Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: AA-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Tragen des Kupplungs-Lagers Reihe des Materials AA |
Material: |
Wälzlagerstahl GCRs 15 |
Art: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
47-190 |
Drehmoment (Nanometer): |
17-5813 |
Gewicht (Kilogramm): |
0.23-6 |
Bohrungs-Größe (Millimeter): |
15-70 |
Name: |
Tragen des Kupplungs-Lagers Reihe des Materials AA |
Material: |
Wälzlagerstahl GCRs 15 |
Art: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
47-190 |
Drehmoment (Nanometer): |
17-5813 |
Gewicht (Kilogramm): |
0.23-6 |
Bohrungs-Größe (Millimeter): |
15-70 |

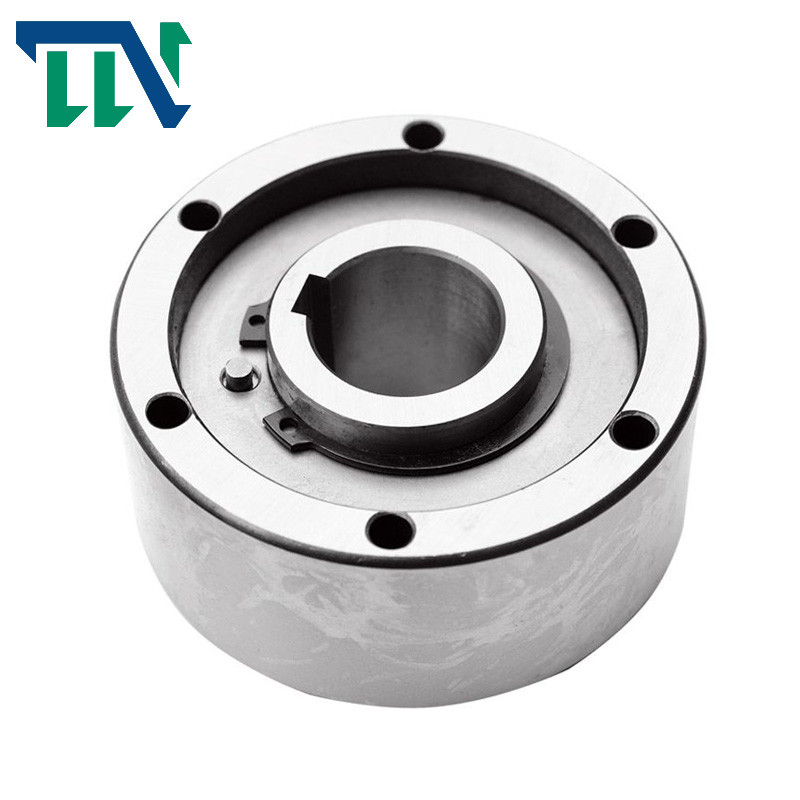

Tragen des materiellen AA-Reihen-Kupplungs-Lagers, das eine Möglichkeit trägt
Produktionseinleitung
Rollenlager ist eine Art Lager. Wenn die Zeitschrift sich dreht, nimmt sie Umfangskontakt mit vielen Rollen auf, die normalerweise auf den Anschlagring installiert sind. Rollenlager können gute Genauigkeit und Starrheit durch die Vorbelastung erzielen. Der Innenring mit Verjüngung kann auch benutzt werden, um die Arbeitsfreigabe des Lagers willkürlich zu justieren. Diese Lösung kann die Bedingung der nullfreigabe des Druckmaschinen-Trommellagers vollständig erfüllen
Art AA ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen.
Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen.
Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Standardschmierung ist Öl.
Der Innenring wird zur Welle befestigt. Der Sitz für das Zentrieren des Außenrings muss zur Toleranz H7 sein.
Verbindung des Außenrings ist über die durchgehenden Bolzen, zum 10,9 zu ordnen oder besser
Produkt-Parameter
| Größe | TK1 | Überlauf von Geschwindigkeiten | Gewicht |
Widerstand Drehmoment |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (Kilogramm) | TR | |
| (Millimeter) | (Nanometer) | (min-1) | (min-1) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
ANMERKUNGEN
1) Maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
