Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: CKZ-B Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
CKZ-B One Direction Kupplung für Becherwerk |
Material: |
Wälzlagerstahl GCRs 15 |
Art: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
106-190 |
Drehmoment (Nanometer): |
404-1830 |
Gewicht (Kilogramm): |
3.98-11.42 |
Bohrungs-Größe (Millimeter): |
110-180 |
Garantie: |
12 Monate |
Name: |
CKZ-B One Direction Kupplung für Becherwerk |
Material: |
Wälzlagerstahl GCRs 15 |
Art: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
106-190 |
Drehmoment (Nanometer): |
404-1830 |
Gewicht (Kilogramm): |
3.98-11.42 |
Bohrungs-Größe (Millimeter): |
110-180 |
Garantie: |
12 Monate |

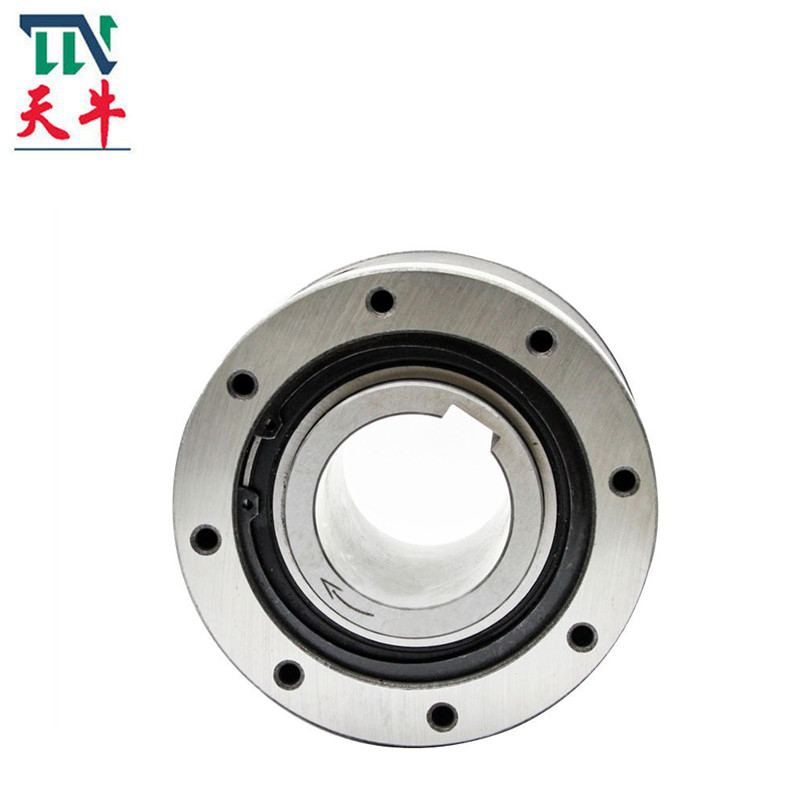

CKZ-B One Direction Kupplung für Becherwerk
Produktionseinleitung
CK-B Reihe ist eine keilförmige Freilaufkupplung mit Schlüsselnuten an beiden Enden des Außenrings ohne Lagergestell. Radialmaße sind die selben wie tragende Standardmaße. Wenn es verwendet wird, muss sie mit Lagern installiert sein, um den axialen und Radiallasten zu widerstehen. Fett ist an der Fabrik hinzugefügt worden.
Die Standardinstallationsmethode ist, dass das CK-B Modell koaxial nebeneinander mit dem Lager ist, und die gleichen Toleranzanforderungen werden angefordert. Der Innenring und die Welle werden durch Schlüssel angeschlossen. Der Außenring hat eine Maßtoleranz von h7 und wird mit der Maschinenwand bei einer Toleranz von H7 zusammengepaßt. Die Stirnflächeschlüssel auf beiden Seiten vom Außenring werden verwendet, um den Außenring und die Maschinenwand zu reparieren, um Drehmoment zu übertragen.
Diese Reihe ist beim Verpacken, Drucken, Nahrung, medizinisches, Gewebe, Chemikalie und anderes Sachanlagen häufig benutzt
1. CKZ-BSeriesnocken-Kupplung wird durch Schildlager an beiden Enden abgeschirmt, verpackt mit einem speziellen Fett, und ist zum Gebrauch bereit. Kein zusätzliches Schmiermittel wird angefordert.
2. Für die Befestigung von Flaschenzügen, von Gängen oder von Kettenrädern zu den Kupplungen, Einsatznaben (bei der Toleranz f7 von ISOR773) entlang der Innenseite des Außenrings und die Bolzen (Hochspannung) in die Gewindebohrungen am Kupplungsende schrauben.
3. werden empfohlene Wellentoleranzen in der Tabelle auf der untereren Linke gezeigt.
4. sollte externe Axialkraft durch andere Geräte, nicht durch die Nocken-Kupplung gestützt werden.
5. Verwenden Sie nur einen parallelen Schlüssel, um die Kupplung an die Welle zu befestigen. Verwenden Sie keinen sich verjüngenden Schlüssel.
6. Wenn Sie die Kupplung auf die Welle anbringen, wenden Sie Druck am Innenring aber nie am Außenring an.
7. ist umgebende Temperaturspanne 5° zu 40° C.
8. sollte der verwendet zu werden Schlüssel mit ISOR773 übereinstimmen. (LÄRM 6885,1)
| Art | Nennmoment [N.m] |
Überlauf der begrenzten Geschwindigkeit [r/min] |
Maß in der Kontur [Millimeter] | Gewicht [Kilogramm] |
|||||||||||
| Außenring-Größe | Innenring-Größe | ||||||||||||||
| inner Rennen |
äußer Rennen |
D [h7] | D1 [H7] | B | F | Nanometer | E | H | d [H7] | C | Bn ×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4,5 | 7,01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22,02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11,42 |
