Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: CGS
Modellnummer: DLY5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Industrielle elektromagnetische Bremse DLY5Series |
Innerer Durchmesser: |
75-250mm |
Außendurchmesser: 85-253mm: |
85-253mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Art: |
Scheibenbremse |
Name: |
Industrielle elektromagnetische Bremse DLY5Series |
Innerer Durchmesser: |
75-250mm |
Außendurchmesser: 85-253mm: |
85-253mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Art: |
Scheibenbremse |

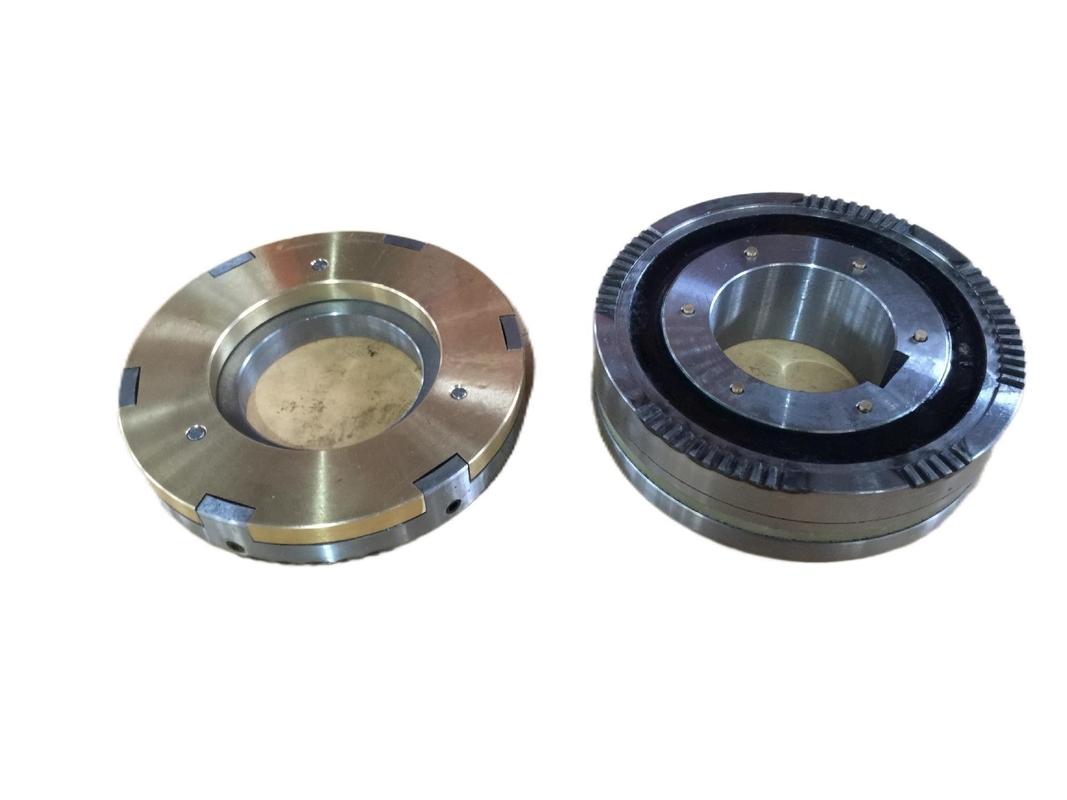

Elektromagnetische Bremsdauerbremsen-elektromagnetische Scheibenbremse der Reihen-DLY5
Produkt-Einführung
(Eze-Reihe) Art elektromagnetische Kupplung des Kiefers Dly5 mit Schleifring
(Eze-Reihe) ist Zahn eingebettete elektromagnetische Kupplung des Schleifrings Dly5 ein Auslöser, der im mechanischen Kraftübertragungssystem benutzt wird, um das Antriebsseiteteil und das gefahrene Seitenteil von Drehbewegung mithilfe der elektromagnetischen Kraft zu kombinieren oder zu trennen, um Energie- und Bewegungsgetriebe zu verwirklichen
Die Standardfunktionierenspannung der Kupplung ist 24 Volt DC im allgemeinen, es ist einfach, automatisches und Fernsteuerungs zu verwirklichen, indem sie einen einfachen Stromkreis verwendet, der aus Schaltern, Knöpfe, Kontaktgeber, Reiseschalter und andere gewöhnliche elektrische Komponenten besteht, um die Bedingungen der Geschwindigkeitsänderung zu erfüllen, die Umwandlung und vom mechanischen Kraftübertragungssystem beginnt und in Position bringt.
Diese Reihe Kupplungen übertragen Drehmoment mittels der Verpflichtung von feinen Zähnen auf der Stirnfläche. Deshalb verglichen mit der Gleitplattekupplung der gleichen Spezifikation, hat sie Bändchen, keine Reibung und Heizung, komplette Trennung nach Stromausfall, kein nicht Nullastdrehmoment, und kann für beide passend sein nass-trockene Arbeit. Die Kupplung wird steif kombiniert. Sie kann unter der Zustand von langsamem nur kombiniert werden. Es ist passend, wenn sie im Ruhezustand ist, oder wenn die relative Geschwindigkeit synchron ist.
Die Kupplung kann unter den folgenden Bedingungen zuverlässig arbeiten:
1. Die Umgebungstemperatur ist - ℃ 5 - + ℃ 40.
2. Im Medium ohne Explosionsgefahr und es gibt kein Gas und leitfähigen Staub, die genügend sind, Metall und Schadenisolierung im Medium zu korrodieren.
3. Die Kupplung funktioniert unter der Zustand des Schmieröls.
4. Die Spannungsschwankung der Kupplungsspule übersteigt nicht + 5% und - 15% von Nennspannung.
5. Die Höhe des Kupplungsinstallationsstandorts übersteigt nicht 2000 Meter.
Produkt-Parameter
| GRÖSSE | Radial-Demensions | Axiales Demensions | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | J | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Installation:
Kupplung 1.The kann entweder in horizontales installiert sein oder herein verial, wenn sie kein den Alex anbrachte,
er coaxlal Grad zwischen dem Fahren und der Antriebsachse sollte 0.05mm nicht übersteigen,
und muss das Freischaltungswert σ sicherstellen.
vor der Befestigung der Kupplung Zähne 2.The beider Enden sollten gesäubert werden.
3.The Fahren und die gefahrenen Teile der Kupplung müssen in der axialen Richtung geregelt werden, sein axiales Bewegen tut nicht ermöglicht.
