Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: LMD 1-14
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: PC 1
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 15-20 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |

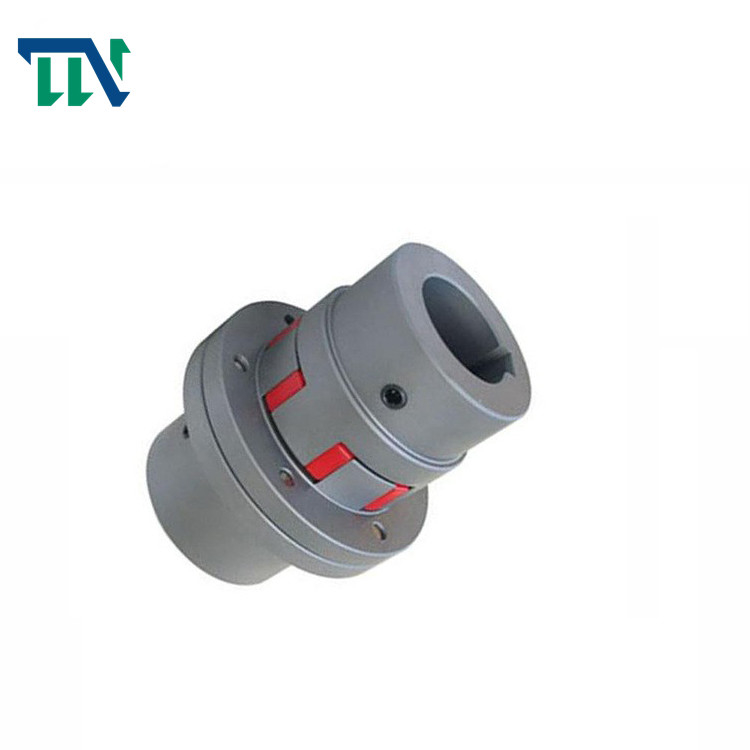

LMD Plum Shaft Coupling |
Garantie: |
12 Monate |
Bohrungsgröße: |
60-100mm |
Länge: |
90mm |
Gewicht: |
1.21kg |
Touque: |
2800 Tn /N·m |
Modell: |
LMD Plum Shaft Coupling |
Garantie: |
12 Monate |
Bohrungsgröße: |
60-100mm |
Länge: |
90mm |
Gewicht: |
1.21kg |
Touque: |
2800 Tn /N·m |
Produkte kennzeichnet
Anwendungsbereich und Leistungsmerkmale der elastischen Koppelung LMD-Reihe Quincunx:
1. Elastische Koppelung LMD-Reihe Quincunx wird hauptsächlich nah durch zwei konvexe Zähne ineinandergegriffen und unterworfen Radialverdrängung, um Drehmoment zu übertragen. Wenn die zwei Äxte verhältnismäßig ausgeglichen werden, hat das elastische Element entsprechende elastische Deformation und spielt die Rolle des automatischen Ausgleiches.
2. Elastische Koppelung des Quincunx ist für Arbeitsplätze mit dem häufigen Beginnen, Vorwärts- und Rückrotation, mittlere hohe Geschwindigkeit, mittleres Drehmoment und hohe Zuverlässigkeit, wie Metallurgie, Bergbau, Erdöl, chemische Industrie, Hochziehen, Transport, Leichtindustrie, Gewebe, Wasserpumpe, Fan, etc. hauptsächlich passend. Die Arbeitsbereichtemperatur ist - ℃ 35 | + ist ℃ 80, der Getriebenennmoment 25 | 12500nm und die zulässige Geschwindigkeit ist 1500 | 15300r/Min.
3. Verglichen mit anderen Koppelungen, hat elastische Koppelung des Quincunx das folgende
Fabrik Changzhous Tianniu ist ein Berufshersteller von Pflaumenkoppelungen, von festen Kupplungen, von Universalkupplungen, von Planschlittenkoppelungen, von wickelnden Koppelungen, von Balgkoppelungen, von doppelten Membrankoppelungen und von anderen Produkten. Die verarbeitende Gesellschaft hat ein komplettes und wissenschaftliches Qualitätssicherungssystem. Angemessen von Ihrem Vertrauen!
Wir können verschiedene Arten von Sternkoppelungen und andere Arten Dutzende Vielzahl produzieren. Die Firma nimmt sich den Entwurf und die Fertigung von verschiedenen nichtstandardisierten Koppelungen auf. Kurze Bauzeit (Produktionszeitraum von 4-7 Tagen), zuverlässige Qualität, angemessener Preis, perfekter Ersatz für Importe, genügendes Inventar und Produktverfügbarkeit.
Produkt-Parameter
| Art | TorqueTn /N·m | U/min [n-]/r·min-1 | Bohrungs-Größe d1, d2, DZ |
L | L0 | D | D1 | Art | m/kg | I/ Kilogramm·m2 | |
| Härte | |||||||||||
| a (ha) | b (HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1,206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101,5 | 60 | 100 | MT2-a MT2-b | 1,648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2,357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3,556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138,5 | 105 | 150 | MT5-a MT5-b | 6,361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10,768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35*, 38*, 40*, 42*, 45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15,302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*, 48*, 50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22,717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*, 55*, 56*, 60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34,439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60*, 63*, 65*, 70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51,358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70*, 71*, 75*, 80*, 85*, 90,95, 100.110.120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81,302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80*, 85*, 90*, 95*, 100, 110.120.125.130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115,53 | 1,751 |
| LMD13 | 11200 | 20000 | 1600 | 90*, 95*, 100*, 110*, 120*, 125*, 130.140.150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3,366 |
| LMD14 | 12500 | 25000 | 1500 | 100*, 110*, 120*, 125*, 130*, 140*, 150.160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196,3 | 4,867 |
