Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: tSC
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: PC 1
Preis: USD20~USD300
Verpackung Informationen: Kartone
Lieferzeit: Tage 5-10working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Produktname: |
Tsc-Ball-Art Drehmoment-Begrenzer |
Garantie: |
12 Monate |
Flexibel oder steif: |
Steif |
Material: |
Stahl |
Struktur-Art: |
Ballart |
Anwendung: |
Flaschenzug, Gänge, Koppelung |
Produktname: |
Tsc-Ball-Art Drehmoment-Begrenzer |
Garantie: |
12 Monate |
Flexibel oder steif: |
Steif |
Material: |
Stahl |
Struktur-Art: |
Ballart |
Anwendung: |
Flaschenzug, Gänge, Koppelung |

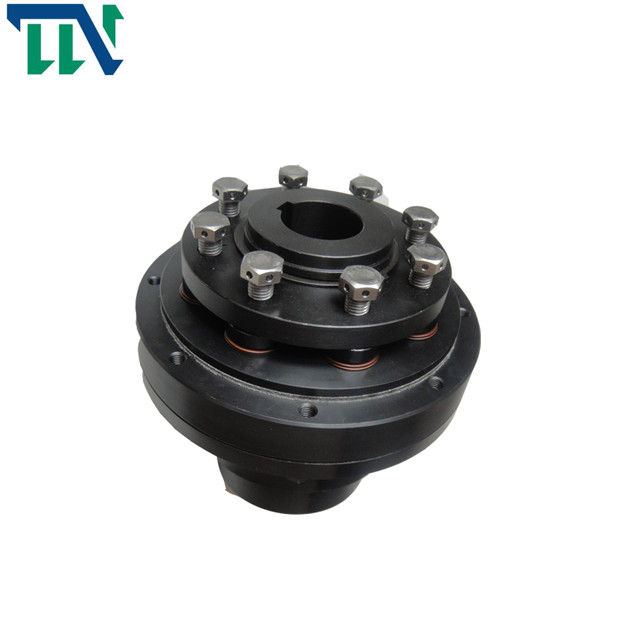

Ball-Drehmoment-Begrenzer TSC-Reihen-Verbindungswelle-Drehmoment-Begrenzer-Kupplung
Produkteinführung
Es gibt zwei Arten Installation: Keilnuteninstallation und Expansionsärmelinstallation.
Reibungsdrehmomentbegrenzerkoppelung wird auch Sicherheitsklauenkupplung genannt. Die Reibungsdrehmomentbegrenzerkoppelung ist häufig benutzt, zwischen die Haupt- und passive Seitenkraftübertragung zu installieren, als Überlastungsstörung mehr geschah, als Sollwert (Drehmoment) und der Drehmomentbegrenzer Trennung produzieren, die Antriebsmaschinerie, wie Motor, Reduzierer, Servomotor) sowie die Last, allgemeine Form folglich effektiv zu schützen, wie folgt: Reibungsdrehmomentbegrenzerkoppelung und Ballart Drehmomentbegrenzer.
Funktionsprinzip des Stahlball-Drehmomentbegrenzers: das kritische Drehmoment wird bis zum Präzisionsfrühling gesteuert, der sehr genauen Drehmomentwert erzielen kann. Für Produkte mit der gleichen Gesamtgröße, können verschiedene eingebaute Frühlinge ersetzt werden, um unterschiedliches Belegdrehmoment zu bestimmen. Es wird für die Installation der Welle bei einem Ende und Rad am anderen Ende verwendet. Nachdem sie Überlastung beseitigt hat, ist die Betriebsart "Rücksetzen" ein 360-Grad-Zurückstellen in einem Kreis. Sie kann mit Begrenzungsschalter und elektrischem Signal des Ertrages außen angeschlossen werden wenn Überlastung. Sie kann beim Verpacken, elektronische Ausrüstung und andere mechanische Industrien, die sie im Teiler, weitverbreitet ist Schraubenzieher, automatische Beförderung, mechanische Gummiausrüstung, etc. verwendet werden.
Die Einbaustruktur des Drehmomentbegrenzers ist Wellewelle, Welleflansch, Welle-synchroner Flaschenzug, Wellekettenrad, Wellenzahnrad, Welleflaschenzug und so weiter. Die Reibungsdrehmomentbegrenzerkoppelung werden im Druckerzubehör benutzt; Batterieindustrie, Eisenschrottförderer, Fertigungsstraße übermittelnd, Teiler.
Eigenschaften des Stahlball-Drehmomentbegrenzers (Drehmomentbegrenzer): Stahlball-Drehmomentbegrenzer des Präzisionsautomatischen zurücksetzens, eingebaute Präzisionskugelmechanik, die das aktive und passive Getriebe zum Zeitpunkt der Überlastung lösen kann. Die Reaktionszeit ist 0.001-0.003 Sekunden. Sie hat viele Installationsformen, wie Wellenkettenrad, Wellenwelle, Wellenflansch, synchroner Flaschenzug der Welle, V-förmiger Flaschenzug der Welle, Wellenzahnrad und so weiter. Der Einstellwert des Befreiungsdrehmoments kann innerhalb eines bestimmten Bereiches durch die Skala steplessly justiert werden. Der Begrenzungsschalter oder der Sensor können DCs 24V zum Zeitpunkt der Überlastung ausgeben elektrisches Signal, die verwendet werden kann, um das Warnungsgerät anzustellen (wie elektrische Klingel und Anzeigelampe), und können auch verwendet werden, um den Fahrer sofort abzustellen. Mit extrem langer Nutzungsdauer kann er unzähligen Überlastungsbefreiungsaktionen widerstehen.
Produkt-Parameter
| TSC |
Drehmomentstrecke (Nanometer) | Max.speed unausgeglichen U/min |
Druckscheibeanschlag auf Überlastung Millimeter |
Massenmomente von Trägheits | Feststellschrauben und Festziehen Drehmomente für Φd |
Gewicht |
|||||
| X | L | M | H | Nabe-seitig Kgm2 |
Flexibel-seitig Kgm2 |
Millimeter | Nanometer | Kilogramm | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1,2 | 0,000211 | 0,000093 | 4xM4 | 4 | 0,68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1,5 | 0,000531 | 0,000234 | 6xM4 | 4 | 1,14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1,8 | 0,001388 | 0,000643 | 8xM4 | 4 | 1,98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2,0 | 0,002846 | 0,001306 | 8xM5 | 8 | 2,88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2,2 | 0,006858 | 0,002649 | 8xM6 | 12 | 4,59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2,5 | 0,029432 | 0,00669 | 8xM8 | 15 | 10,63 |
Maß des TSC-Drehmoment-Begrenzers
| TSC |
d-Minute | d maximal | D | F | E (h6) | K | K 1 | L | H | A1 | A2 | A3 | a | b | S | Schalter |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13,5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20,5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
