Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GCZ-A Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
GCZ-A One Direction Lager-Rollen-Art Kupplung |
Material: |
GCR 15 Lagerstahl |
Typ: |
Einweglager |
Drehmoment (Nm）: |
44-20000 |
Gewicht (kg): |
0.9-91 |
Bohrungsgröße (mm): |
12-120 |
Name: |
GCZ-A One Direction Lager-Rollen-Art Kupplung |
Material: |
GCR 15 Lagerstahl |
Typ: |
Einweglager |
Drehmoment (Nm）: |
44-20000 |
Gewicht (kg): |
0.9-91 |
Bohrungsgröße (mm): |
12-120 |

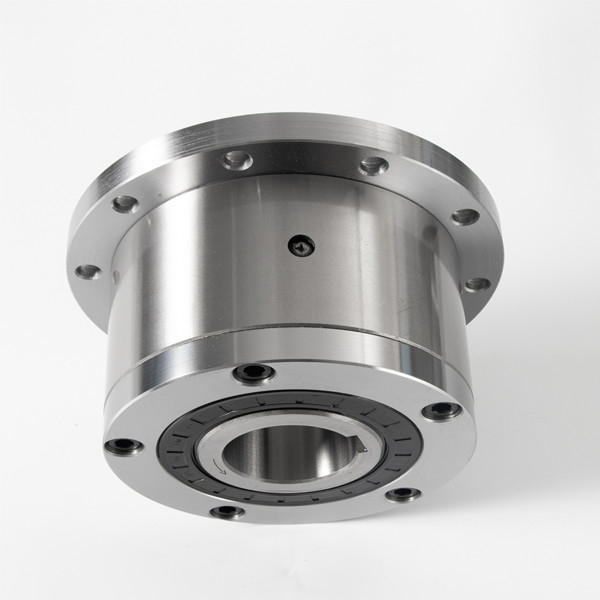

GCZ-A Kupplung mit Rollenlager in einer Richtung
Produktionseinführung
Das Kegelrollenlager gehört zu einem separaten Lager, und die Innen- und Außenringe des Lagers haben konische Laufbahnen.Je nach Anzahl der eingebauten Rollenreihen wird dieser Lagertyp in einreihige, zweireihige und vierreihige Kegelrollenlager unterteilt.Einreihige Kegelrollenlager können radialen Belastungen und axialen Belastungen in einer einzigen Richtung standhalten.Wenn das Lager radial belastet wird, wird eine axiale Komponente erzeugt, sodass zum Ausgleich ein anderes Lager benötigt wird, das die axiale Kraft in der entgegengesetzten Richtung aufnehmen kann
Typ GCZ-A ist ein Rollenfreilauf, in sich abgeschlossen, abgedichtet und lagerunterstützt, der zwei Lager der Serie 160 verwendet.Die Einheiten werden ölgeschmiert geliefert.
Am Außenring ist zur Verbindung mit dem außen zentrierten Antriebsglied eine Passfedernut eingearbeitet.Die Abdeckung dient zum Schließen des Geräts.Es ist mit zwei Schrauben zum Einfüllen, Ablassen und Füllen des Öls ausgestattet.
Dieser Typ wird häufig in Maschinensystemen für Förderer, Hebezeuge, Verpackungen, Druckereien, Papierherstellung, Webereien, Lebensmittel usw. verwendet, um Überlauf oder Indexierung zu realisieren.
| Typ |
NENNMOMENT [N • m] |
ÜBERLAUFENDE GRENZGESCHWINDIGKEIT [U / min] |
KONTURABMESSUNG [mm] | Gewicht (kg] | ||||||||||
|
INNERE RENNEN |
AUSSEN RENNEN |
d [H7] | D [h7] | D1 | D2 | D3 | L | L1 | e | Mrd. x tn | n - d1 | |||
| GCZ-A1262 | 44 | 1600 | 2800 | 12 | 62 | 42 | 72 | 85 | 43 | 42 | 2 | 4 x 1,8 | 3 - 5,5 | 0,90 |
| GCZ-A1568 | 100 | 1450 | 2600 | fünfzehn | 68 | 47 | 78 | 92 | 55 | 52 | 4 | 5 x 2,3 | 3 - 5,5 | 1.30 |
| GCZ-A2075 | 151 | 1080 | 2300 | 20 | 75 | 55 | 85 | 98 | 59.5 | 57 | 3 | 6 x 2,8 | 4 - 5,5 | 1,70 |
| GCZ-A2590 | 230 | 840 | 1800 | 25 | 90 | 68 | 104 | 118 | 62.5 | 60 | 3 | 8 x 3,3 | 4 - 5,5 | 2.67 |
| GCZ-A30100 | 400 | 680 | 1600 | 30 | 100 | 75 | 114 | 128 | 70.5 | 68 | 3 | 8 x 3,3 | 6 - 6.6 | 3,50 |
| GCZ-A35110 | 580 | 620 | 1500 | 35 | 110 | 80 | 124 | 138 | 76.5 | 74 | 3.5 | 10 x 3,3 | 6 - 6.6 | 4,50 |
| GCZ-A40125 | 820 | 460 | 1300 | 40 | 125 | 90 | 142 | 160 | 88,0 | 86 | 3.5 | 12 x 3,3 | 6 - 9,0 | 6,90 |
| GCZ-A45130 | 900 | 400 | 1200 | 45 | 130 | 95 | 146 | 165 | 88.5 | 86 | 3.5 | 14 x 3,8 | 8 - 9,0 | 9.10 |
| GCZ-A50150 | 1700 | 320 | 1075 | 50 | 150 | 110 | 165 | 185 | 96,0 | 94 | 4 | 14 x 3,8 | 8 - 9,0 | 10.1 |
| GCZ-A55160 | 1890 | 300 | 1000 | 55 | 160 | 115 | 182 | 204 | 106.5 | 104 | 4 | 16 x 4,3 | 8 - 11 | 13.1 |
| GCZ-A60170 | 2520 | 260 | 950 | 60 | 170 | 125 | 192 | 214 | 116,0 | 114 | 4 | 18 x 4,4 | 10 - 11 | 15.6 |
| GCZ-A70190 | 4320 | 220 | 875 | 70 | 190 | 140 | 212 | 234 | 136.5 | 134 | 4 | 20 x 4,9 | 10 - 11 | 20.4 |
| GCZ-A80210 | 7285 | 200 | 800 | 80 | 210 | 160 | 232 | 254 | 146.5 | 144 | 4 | 22 x 5,4 | 10 - 11 | 25.2 |
| GCZ-A90230 | 9440 | 180 | 725 | 90 | 230 | 180 | 254 | 278 | 161,0 | 158 | 4 | 25 x 5,4 | 10 - 14 | 37,95 |
| GCZ-A100270 | 12800 | 140 | 625 | 100 | 270 | 210 | 305 | 335 | 184,0 | 182 | 5 | 28 x 6,4 | 10 - 18 | 71.04 |
| GCZ-A120310 | 20000 | 100 | 500 | 120 | 310 | 240 | 345 | 375 | 214.0 | 212 | 5 | 32 x 7,4 | 12 - 18 | 91.0 |
