Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: LK-K Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Ld-Reihen-langsame One Directions-Nocken-Kupplung |
Material: |
Wälzlagerstahl GCRs 15 |
Max. Overrunning (r/min): |
300-200 |
Drehmoment (Nanometer): |
5.88-49 |
Gewicht (Kilogramm): |
0.25-0.69 |
Bohrungs-Größe (Millimeter): |
10-30 |
Name: |
Ld-Reihen-langsame One Directions-Nocken-Kupplung |
Material: |
Wälzlagerstahl GCRs 15 |
Max. Overrunning (r/min): |
300-200 |
Drehmoment (Nanometer): |
5.88-49 |
Gewicht (Kilogramm): |
0.25-0.69 |
Bohrungs-Größe (Millimeter): |
10-30 |

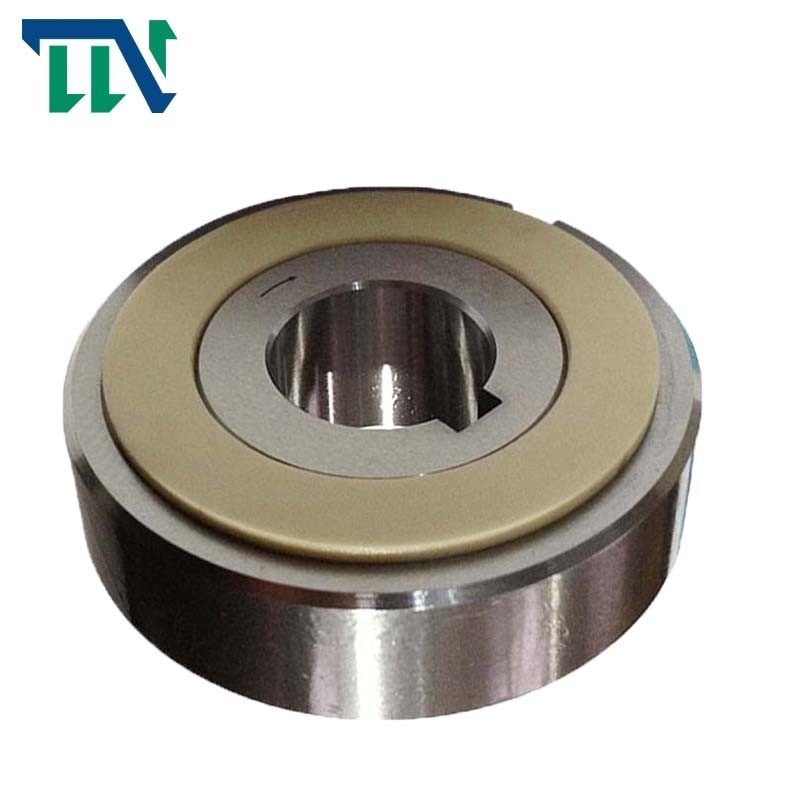

Ld-Reihe eine Weisen-Keiln-Nocken-Kupplung, die für Textilmaschinerie trägt
Produktionseinleitung
Übertragungsausstattung Co., Ltd. Changzhous TIANNIU ist ein Berufs Weisenkupplungs-Lagerlieferant, die Grundstoffe ist elektromagnetische Mikrokupplung, die Drehmomentbegrenzerkoppelung und schiebt Wellenkupplung, flexible Propellerwellenkupplung, Feststellvorrichtung und Wellenkupplungen, etc.
Wir sind in der Überholkupplung gewesen, die und der Kupplung eine den WeisenLagerschalenhersteller für mehr als 10years trägt und bestanden auf dem Geschäftsgrundsatz von den Produkten weiter, die zu den Anforderungen von den Kunden hergestellt werden. Wir halten durch das Hören auf unsere Kunden, das Anwenden der Innovation und das Errichten mit Kunstfertigkeit, um ganzen Bedarf zu erfüllen ihren instand.
Installation und Verwendung
1. prelubricated LD-Reihen-Nocken-Kupplung mit speziellem Fett und ist zum Gebrauch bereit. Kein zusätzliches Schmiermittel wird angefordert.
2. Wenn Sie die Kupplung auf die Welle setzen, drängen Sie den Innenring der Kupplung etwas mit einem weichen Hammer, den Kupplung Außenring am Gleiten weg von dem Innenring zu verhindern.
3. seien Sie sicher, die Platte zu befestigen. Dieses verhindert den Außenring am Gleiten weg von dem Innenring. See empfahl Maße der Platte, die auf dem Recht aufgelistet wurde.
4. Für Schmierung beschichten Sie die Platte und das gestoßene Metall mit Fett.
5. Treffen Sie nie Axialkräfte auf die Kupplung zu. Andere Geräte sollten zur Verfügung gestellt werden, um die Axialkräfte aufzunehmen, die auf die Kupplung zugetroffen werden.
6. sollte Schlüssel mit JIS B1301-1959 übereinstimmen.
7. Die Bohrungen des Flaschenzuges, des Kettenrades, des etc., sollten eine Toleranz von H6 oder von H7 haben.
|
Modell
|
Ld-Nockenkupplung
|
|
|
Innenring-Größe (Millimeter)
|
10-30 Millimeter
|
|
|
Außenring-Größe (Millimeter)
|
47-82 Millimeter
|
|
|
Stärke (Millimeter)
|
24mm
|
|
|
Gewicht (Kilogramm)
|
0.25-0.65 Kilogramm
|
|
|
Drehmoment-Kapazität (Nanometer)
|
5.88-49 N.m
|
|
Produkt-Parameter
| Modell | Drehmoment Kapazität (Nanometer) |
Widerstand Drehmoment (Nanometer) |
Maximum. Überlauf (r/min) |
Maximum. Index-Bewegung (Zyklus/Minute) |
Max.Radial Last wann Überlauf (kgf) |
Bohrungs-Größe |
B |
C |
D |
E |
Außenring Keilnute |
Gewicht (Kilogramm) |
||
| Innenring | Durchmesser. (H7) |
Keilnute | ||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Befestigung des Beispiels:
