Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: CGS
Modellnummer: DC
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Eries DLD1 industrielle elektromagnetische Bremse |
Innerer Durchmesser: |
27.5-265mm |
Außendurchmesser: 85-253mm: |
61-460mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Gewicht: |
0.57kg-34kg |
Name: |
Eries DLD1 industrielle elektromagnetische Bremse |
Innerer Durchmesser: |
27.5-265mm |
Außendurchmesser: 85-253mm: |
61-460mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Gewicht: |
0.57kg-34kg |
Produkt-Einführung

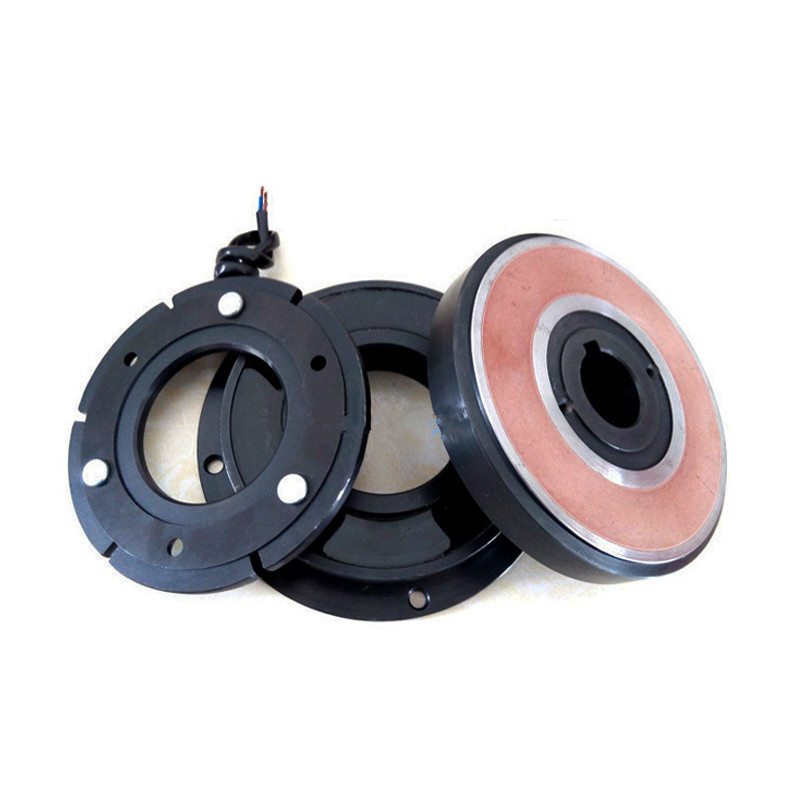

Die elektromagnetische Kupplung beruht auf der Spule, um die Koppelung und die Trennung der Kupplung zu steuern.
Elektromagnetische Kupplung kann in unterteilt werden: trockene monolithische elektromagnetische Kupplung, trockenes Mehrteil
elektromagnetische Kupplung, nass elektromagnetische Mehrteilkupplung, magnetische Pulverkupplung, Beleg
elektromagnetische Kupplung und so weiter. Der Arbeitsmodus der elektromagnetischen Kupplung kann geteilt werden
in: Energiekombination und Energiekombination.
Es wird hauptsächlich aus Joch mit Spule, justierbare Armatur, Verbindung verfasst
Es wird aus Gleitplattegruppe, kupfernem Ärmel, Rückholfrühling und Schleifring verfasst. Die Gleitplattegruppe besteht einigen äußeren Gleitplatten und aus inneren Gleitplatten
Die inneren und äußeren Gleitplatten werden abwechselnd auf den äußeren Zähnen des Jochs vereinbart. Sechs offene Nuten auf dem Außenumfang des äußeren Blattes
Es kann sich auf den verbundenen sechs Greifern frei verschieben; Die inneren Zähne auf dem inneren Umfang der inneren Platte können sich auf den äußeren Zähnen des Jochs frei verschieben.
Wenn die Kupplungsspule angezogen wird, wird elektromagnetische Kraft erzeugt, um die Armatur zum Joch anzuziehen und die Plattengruppe zwischen ihnen zusammenzudrücken,
Das Drehmoment wird vom Joch der Koppelung oder von der Koppelung dem Joch mittels der Reibung zwischen den inneren und äußeren Platten übertragen
Damit das Getriebe der Energie verwirklichen. Wenn die Kupplungsspule De anzog ist, verschwindet die elektromagnetische Kraft und der Rückholfrühling entspringt die Armatur
Zurück zu der Position vor Energie an, stellt die Gleitplattegruppe einen natürlichen losen Zustand dar, um das Getriebe des Drehmoments zu beenden.
Produkt-Parameter
| GRÖSSE | bewertetes dynemil torqueN.m | statisches torqueN.m | Nennspannung DC V | Spulenverbrauchsenergie (20°) W | erlaubtes maximales revolvtion (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| GRÖSSE | Radial-Demensions (Millimeter) | Axiales Demensions (Millimeter) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Befestigung des Beispiels:
