Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: CGS ISO9001
Modellnummer: Reihe DLZ6
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10Working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |

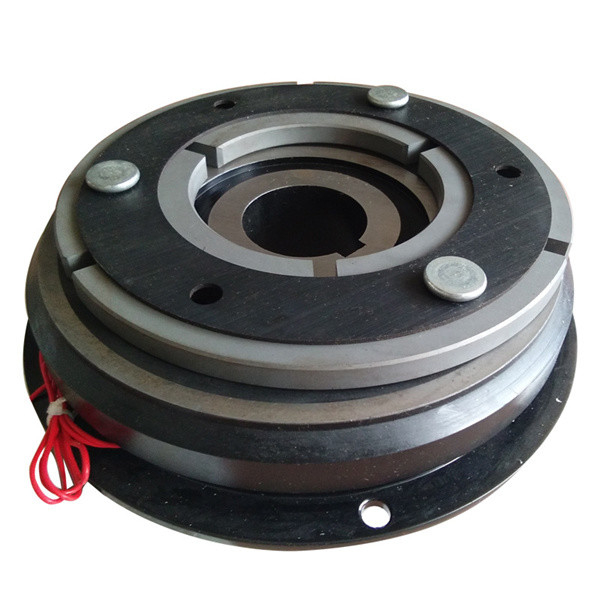

Elektrisches Kupplungs-Mikro der elektromagnetische Bremsedlz6 |
Innerer Durchmesser: |
27.5-265mm |
Außendurchmesser: 85-253mm: |
61-460mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Gewicht: |
0.57kg-34kg |
Name: |
Elektrisches Kupplungs-Mikro der elektromagnetische Bremsedlz6 |
Innerer Durchmesser: |
27.5-265mm |
Außendurchmesser: 85-253mm: |
61-460mm |
Länge: |
34.5-70.5mm |
Garantie: |
12 Monate |
Kundengebundene Unterstützung: |
SOEM, ODM |
Gewicht: |
0.57kg-34kg |
Produkt-Einführung
Die elektromagnetische Kupplung steuert die Verpflichtung und die Befreiung der Kupplung durch an und weg der Spule. Elektromagnetische Kupplung kann in unterteilt werden: elektromagnetische Kupplung des trockenen Einzelstücks, elektromagnetische Kupplung des trockenen multi Stückes, elektromagnetische Kupplung des nass multi Stückes, magnetische Pulverkupplung, elektromagnetische Kupplung des Beleges, etc. Der Arbeitsmodus der elektromagnetischen Kupplung kann in Macht auf Kombination und Kombination des Ausschaltens unterteilt werden.
Elektromagnetische Kupplung des trockenen Einzelstücks: wenn die Spule angezogen wird, wird magnetische Kraft erzeugt. Unter der Aktion der elektromagnetischen Kraft, wird das Federblech der Armatur verformt, wird die bewegliche Diskette zusammen mit der „Armatur“ gezogen, und die Kupplung ist im engagierten Zustand; Wenn die Spule weg angetrieben wird, verschwindet die magnetische Kraft, prallt die „Armatur“ zurück unter die Aktion der Federkraft des Federblechs auf, und die Kupplung ist im gelösten Zustand.
Elektromagnetische Kupplung der trockenen multi Diskette der Diskette nass multi: das Prinzip ist das selbe wie oben. Darüber hinaus werden einige Reibungspaare addiert. Das Drehmoment des gleichen Volumens ist größer als das der elektromagnetischen Kupplung der trockenen einzelnen Diskette. Die elektromagnetische Kupplung der nass multi Diskette muss durch Öl während der Operation abgekühlt werden und geschmiert werden.
Magnetteilchenkupplung: passende Magnetteilchen des Platzes zwischen dem treibenden Rotor und dem gefahrenen Rotor. Wenn die Energie aus ist, sind die Magnetteilchen lose und die Kupplung wird getrennt; Wenn die Spule angezogen wird, schließt das Magnetteilchen den treibenden Rotor und den gefahrenen Rotor unter der Aktion der elektromagnetischen Kraft an. Die Antriebsseite und das gefahrene Ende, gleichzeitig sich zu drehen und die Kupplung ist im geschlossenen Zustand. Vorteile: das Drehmoment kann durch die Justage des Stroms justiert werden und großen Beleg erlauben. Es ist die bevorzugte Komponente zur Gleichspannungssteuerung. Nachteile: wenn der Beleg groß ist, ist der Temperaturanstieg groß und der relative Preis ist hoch
Produkt-Parameter
| GRÖSSE | Bewertetes übertragendes TorqueN.m | Statisches TorqueN.m | Nennspannung (DC V) | Spulen-Verbrauchs-Energie (20°) W | Erlaubter Max Revolvtion (r/min) | |||
| Kupplung | Bremse | Kupplung | Bremse | Kupplung | Bremse | |||
| DLZ6-2 | 20 | 20 | 22 | 22 | 24 | 2 | 20 | 4000 |
| DLZ6-4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
| DLZ6-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 | |
| GRÖSSE | D1 | D2 | D3 | D4 | C1 | C2 | J | K | L | L1 | f | a1 | a2 | m | n | Φ1 | h1 | e1 | Φ2 | h2 | e2 | δ |
| DLZ6-2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-Φ11 | 4-M10 | 217,5 | 50 | 3,5 | 10 | 14 | 52 | 4 | 24H7 | 27,3 | 8 | 24h6 | 20 | 8 | 0,2 |
| DLZ6-4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 31,3 | 8 | 28h7 | 24 | 8 | 0,3 |
| DLZ6-8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 292 | 60 | 4 | 20 | 25 | 59,5 | 5 | 28H8 | 31,3 | 8 | 28h8 | 24 | 8 | 0,4 |
