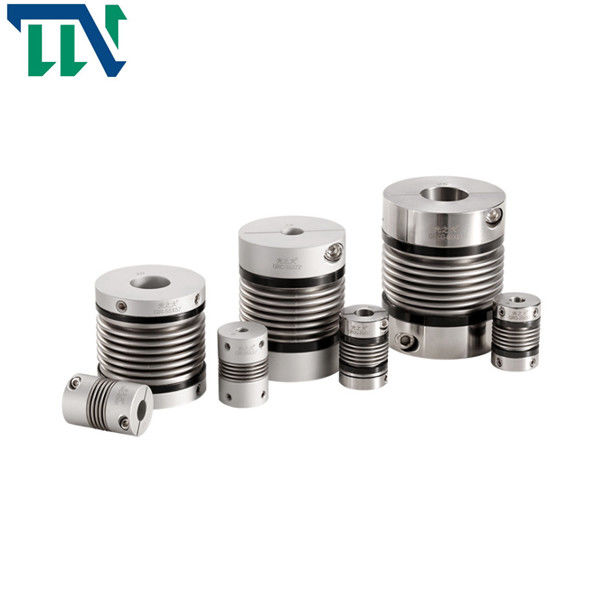

Flexible metrische Gebrüll-Koppelung Bkl 40X51mm M5

Name: Flexible metrische Gebrüll-Koppelung Bkl 40X51mm M5
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GR 40*51
Price: 149.10 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: Tianniu

Zertifizierung: ISO 9001

Modellnummer: GR 40*51

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 PCS

Preis: negotiable

Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Versorgungsmaterial-Fähigkeit: 10000 pro Monat

Beste Preis erhalten

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            flexible Koppelung 40X51mm des Gebrülls, 40X51mm Balgkoppler, Balgkoppler 40X51mm


Name:	Gebrüllwellenkupplung	Material:	Aluminiumstahl
Bohrungs-Größe:	16-55mm	Garantie:	12 Monate
Elastomer materia:	PA66	Oberflächenbehandlung:	Behandlung der aufsteigenden Oxidation
Gewicht:	85g

Name:	Gebrüllwellenkupplung
Material:	Aluminiumstahl
Bohrungs-Größe:	16-55mm
Garantie:	12 Monate
Elastomer materia:	PA66
Oberflächenbehandlung:	Behandlung der aufsteigenden Oxidation
Gewicht:	85g

Beschreibung

Flexible metrische Gebrüll-Koppelung Bkl 40X51mm M5

Wellenkupplungs-Aluminiumbalg-Klemmschraube GR40X51 M5 für CNC-Maschine

Produkteinführung

Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern.

Das elastische Element der Balgkoppelung ist Präzisionsfederungskörper, die in flexible Reihe und steife Reihe unterteilt wird. Die flexible Reihe hat große Elastizität und ist in den Mikrogelegenheiten wie Kodierern und Sensoren häufig benutzt. Die steife Reihe wird hauptsächlich in den Servomotoren, in den werkzeugmaschinen (Mitten der maschinellen Bearbeitung) und in anderen Gelegenheiten verwendet.

Produkte kennzeichnet

1. Die Balgkoppelung hat keine Freigabe und hohe Empfindlichkeit

2. Hohe Elastizität, besserer Schutz der Ausrüstung

3. Es kann Erschütterung absorbieren und die Radial-, eckigen und axialen Abweichungen gleichzeitig kompensieren

4. Ölfleckwiderstand und starke Korrosionsbeständigkeit

5. Dreh- Starrheits-, rechtsläufige und nach linksrotationseigenschaften sind genau die selben

6. Allgemein verwendet in den werkzeugmaschinen, Disketten und andere Industriemaschinen indexierend

Produkt-Parameter

Produkt-Zeichnungen

Flexible metrische Gebrüll-Koppelung Bkl 40X51mm M5 0

Produkt-Maße

vorbildlicher Parameter	allgemeiner gebohrter Durchmesser d1, d2	ΦD	L	LI	L2	L3	N	F	M	Spannerdrehmoment (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

vorbildlicher Parameter	Bewertetes Drehmoment (N.M)*	zulässige Exzentrizität (Millimeter) *	zulässiger Ablenkwinkel (°) *	zulässige axiale Abweichung (Millimeter) *	Höchstgeschwindigkeit U/min	statische Dreh- Steifheit (N.M/rad)	Trägheitsmoment (Kg.M2)	Material des Wellenärmels	Oberflächenbehandlung	Gewicht (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Hochfeste Aluminiumlegierung	Anodisierungsbehandlung	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
