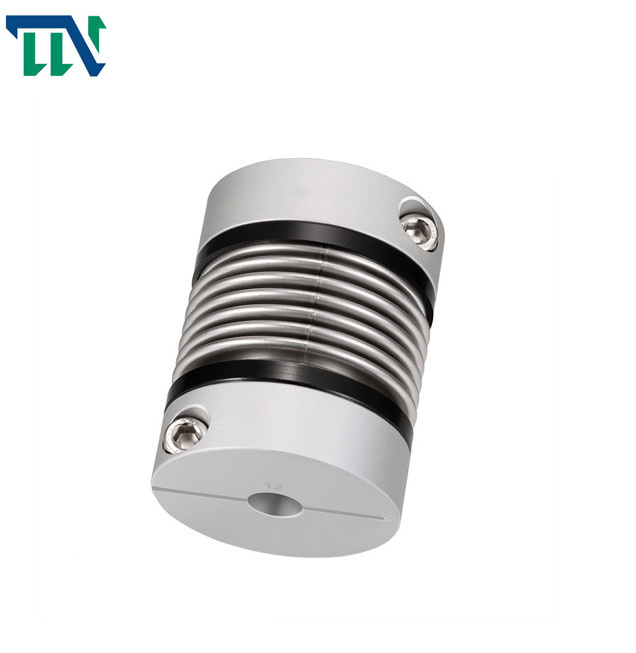

Stahl brüllt, die Wellenkupplung festklemmend, die für Kodierer getreten wird
Produkteinführung
Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern.
Das elastische Element der Balgkoppelung ist Präzisionsfederungskörper, die in flexible Reihe und steife Reihe unterteilt wird. Die flexible Reihe hat große Elastizität und ist in den Mikrogelegenheiten wie Kodierern und Sensoren häufig benutzt. Die steife Reihe wird hauptsächlich in den Servomotoren, in den werkzeugmaschinen (Mitten der maschinellen Bearbeitung) und in anderen Gelegenheiten verwendet.
Produkte kennzeichnet
> Das Material ist Aluminiumlegierung, und die mittleren Bälge wird vom Edelstahl mit ausgezeichneter Korrosionsbeständigkeit gemacht
> wird Laser-Schweißen zwischen Bälgen und Wellenärmel, mit der nullrotationsfreigabe benutzt, passend für Vorwärts- und Rückrotation
> kann Balgstruktur Radial-, eckige und axiale Abweichung effektiv kompensieren
> entworfen für Servobewegungsschrittmotor
> befestigende Methode der Feststellschraube
Produkt-Parameter
Produkt-Zeichnungen
Produkt-Maße
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | Spannerdrehmoment (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
