Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GRC 2025*37
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartonseeversandflugzeug, das 0.08-0.17KG versendet
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungsgröße: |
25mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
0.06KG |
Name: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungsgröße: |
25mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
0.06KG |

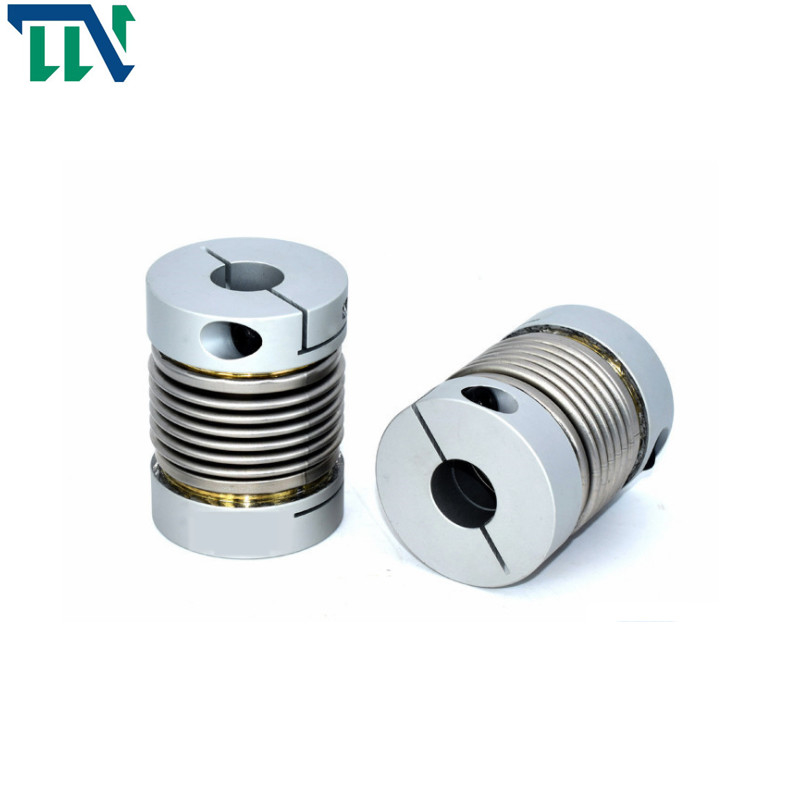

Stahl brüllt, die Wellenkupplung festklemmend, die für Kodierer getreten wird
Produkteinführung
Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern.
1. Die Balgkoppelung hat keine Freigabe und hohe Empfindlichkeit
2. Hohe Elastizität, besserer Schutz der Ausrüstung
3. Es kann Erschütterung absorbieren und die Radial-, eckigen und axialen Abweichungen gleichzeitig kompensieren
4. Ölfleckwiderstand und starke Korrosionsbeständigkeit
5. Dreh- Starrheits-, rechtsläufige und nach linksrotationseigenschaften sind genau die selben
6. Allgemein verwendet in den werkzeugmaschinen, Disketten und andere Industriemaschinen indexierend
Produkte kennzeichnet
>Das Material ist Aluminiumlegierung, und die mittleren Bälge wird vom Edelstahl mit ausgezeichneter Korrosionsbeständigkeit gemacht
>Laser Schweißen wird zwischen Bälgen und Wellenärmel, mit der nullrotationsfreigabe benutzt, passend für Vorwärts- und Rückrotation
>Bellows Struktur kann Radial-, eckige und axiale Abweichung effektiv kompensieren
>Designed für Servobewegungsschrittmotor
>Fastening Methode der Feststellschraube
Produkt-Parameter
Produkt-Zeichnungen
Produkt-Maße
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | Spannerdrehmoment (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
