Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GRC 55*72
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen oder auf dem Luftweg
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungsgröße: |
55mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
0.38kg |
Name: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungsgröße: |
55mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
0.38kg |

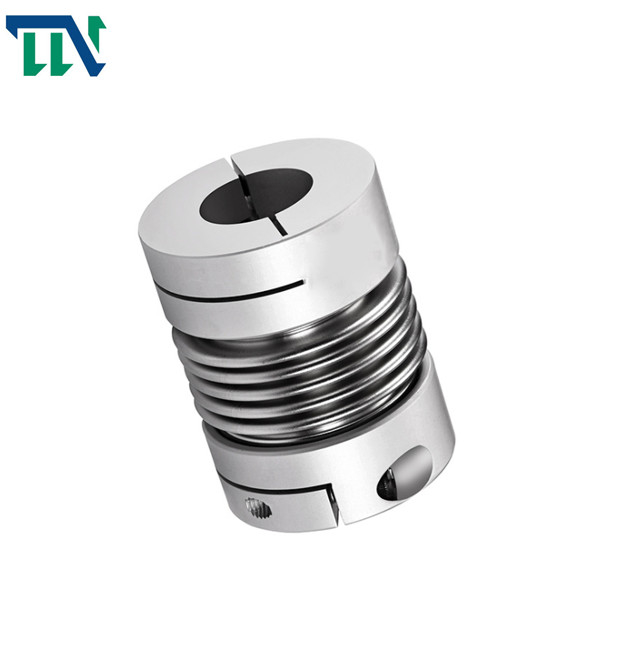

Stahl brüllt, die Wellenkupplung festklemmend, die für Kodierer getreten wird
Produkt-Parameter
Produkt-Zeichnungen
Produkt-Maße
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | Spannerdrehmoment (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Produkteinführung
Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern. Die dünne und einheitliche Rohrwand der Balgkoppelung lässt sie sehr niedrige Lagerbelastung produzieren, behält die konstante Menge jedes drehenden Punktes, anders als andere Koppelungen, die den höchsten Ladepunkt- und Schwachlastpunkt des Zyklus zerstören, bei und behält Starrheit bei, wenn sie Drehmomentlast trägt. Für ätzende Gelegenheiten kann Wansheng, das Co., Ltd. verbindet, Balgkoppelungen mit Edelstahlwellenärmeln versehen, aber dieses Zunahmen das Gewicht und verringert die Leistungsvorteile dieser Art der Koppelung
Das elastische Element der Balgkoppelung ist Präzisionsfederungskörper, die in flexible Reihe und steife Reihe unterteilt wird. Die flexible Reihe hat große Elastizität und ist in den Mikrogelegenheiten wie Kodierern und Sensoren häufig benutzt. Die steife Reihe wird hauptsächlich in den Servomotoren, in den werkzeugmaschinen (Mitten der maschinellen Bearbeitung) und in anderen Gelegenheiten verwendet
