Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: BS K RK Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: 5
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-10 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
BS K RK Reihe eine Weisen-Nocken-Kupplung |
Material: |
Wälzlagerstahl GCRs 15 |
Max. Overrunning (r/min): |
350-80 |
Drehmoment (Nanometer): |
37200-980000 |
Gewicht (Kilogramm): |
2.3-3700 |
Bohrungs-Größe (Millimeter): |
20-450 |
Name: |
BS K RK Reihe eine Weisen-Nocken-Kupplung |
Material: |
Wälzlagerstahl GCRs 15 |
Max. Overrunning (r/min): |
350-80 |
Drehmoment (Nanometer): |
37200-980000 |
Gewicht (Kilogramm): |
2.3-3700 |
Bohrungs-Größe (Millimeter): |
20-450 |

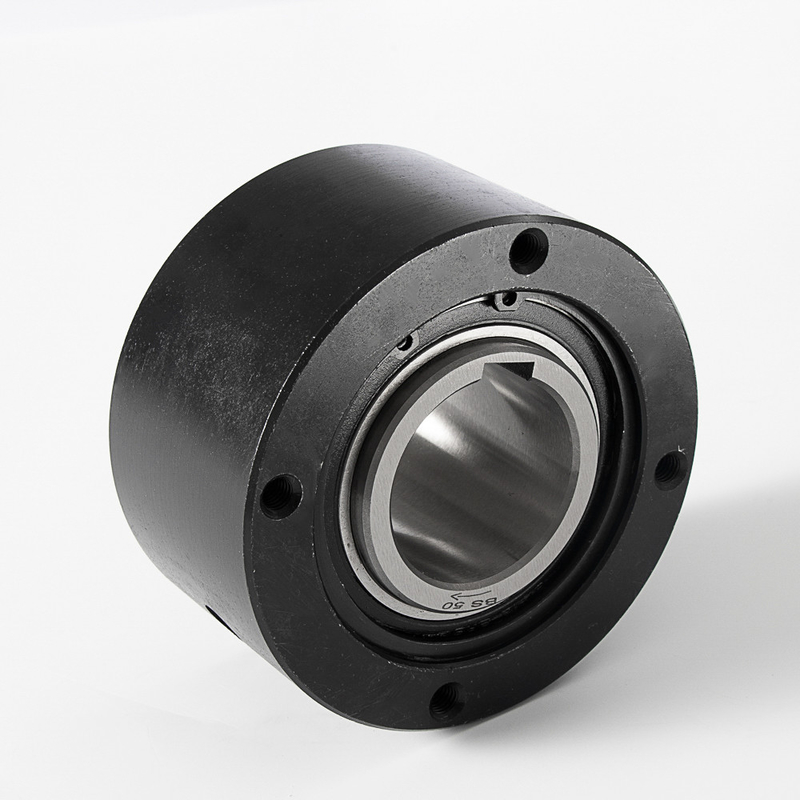

BS-K BS RK Reihe Backstopping-Anwendung fetten Lublications-Freilaufkupplung ein
Produktionseinleitung
Einleitung drehmomentstarke der hinteren Kupplung Nocken-Kupplung BS 200 End, diefür Bandförderer trägt
Die BS-Reihe Nocken-Kupplungen sind für Anwendungen bestimmt, in denen Rückrotation der langsamen Antriebskopfwelle zu verhindert ist (backstopping)
Eigenschaft
BS-Reihen sind vom Nocken- oder Rollenbau.
perfekter Staubverhinderungsentwurf, zum des Staubes zu lokalisieren.
wegen der Entwicklung und des Gebrauches der speziellen Nocken, haben die Produkte höhere Zuverlässigkeit.
bs30 | Produkte bs135 sind mit Fettart versiegelt worden, also wird nicht mehr Fett angefordert.
langsame Luftübergangsprodukte gesetzt auf die abschließende Welle von Förderern, von Pumpen, von etc.
Reihe BShS ist ein Hochgeschwindigkeitsprodukt, das erheblich die maximale Leerlaufdrehzahl und das zulässige Drehmoment auf der Voraussetzung des Beibehaltens der Vorteile von BS-Reihen verbessert.
Installation und Gebrauch
Spezielle Nichtrückgabekupplung für Förderer. (für niedrige Geschwindigkeit)
Die Art des Fetts ist versiegelt worden, und nicht mehr Fett wird angefordert. (kleines Modell)
Ergreifen Sie staubgeschützte Maßnahmen der Doppelschichtstruktur.
Anwendbare Gelegenheiten
Eine Kupplung entworfen, um Rückrotation des Förderers zu verhindern. Die Reihe BShS, die erheblich die maximale Leerlaufdrehzahl verbessert und zulässiges Drehmoment (für niedrige Geschwindigkeit) wird addiert.
Für den langsamen Leerlauf.
Langsame Luftumwandlungsprodukte gesetzt auf abschließende drehende Wellen wie Förderer und Pumpen.
Drehmoment: 294 | 686000n m30~70000kgfm
| Modell | BS200 |
| Material | GCr15 |
| Innerer Durchmesser | 100-200mm |
| Außendurchmesser | 430mm |
| Stärke | 145mm |
| Drehmomentkapazität | 37200Nm |
| Überlauf von Geschwindigkeit | 100r/min |
Produkt-Parameter
| Modell | Drehmoment Kapazität (N·m) |
Maximum. Überlauf (r/min) Innenring |
Widerstand Drehmoment (N·m) |
B | C | PCD D |
E | S | MAJESTÄT Size×-Neigung × No.of Gewindebohrungen |
Fett Füller-Loch (Größe) |
Q'ty Fett (Kilogramm) |
|
| BS160HS | 39200 | 350 | 34,3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | Pint 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44,1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | Pint 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73,5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | Pint 1/4 | 1,3 |
| BS250HS | 147000 | 170 | 93,1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | Pint 1/4 | 1,7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | Pint 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | Pint 1/4 | 3,6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | Pint 1/4 | 4,1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | Pint 1/4 | 6,9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | Pint 1/4 | 7,2 |
| Neues JIS Keilnute JISB1301-1996 ISO R773 |
Altes JIS Keilnute JISB1301-1959 |
Bohrungs-Durchmesser Strecke (Millimeter) |
W. Min (Kilogramm) |
W. Max (Kilogramm) |
| BS 30-30J | BS 30-30E | 20 to30 | 2,3 | 2,1 |
| BS 50-45J | BS 50-45E | 30 to50 | 4,7 | 4,0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 to65 | 13,0 | 11,5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 to75 | 14,7 | 13,1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 to85 | 27,2 | 24,7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 to95 | 32,2 | 29,4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 bis 110 | 38,6 | 34,2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 bis 135 | 76,1 | 68,0 |
| BS 160HS | BS 160HS | 100 bis 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 bis 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 bis 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 bis 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 bis 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 bis 300 | 1.400 | 1.300 |
| BS 350HS | BS 350HS | 250 bis 350 | 2.300 | 2.120 |
| BS 425HS | BS 425HS | 325 bis 425 | 3.300 | 2.960 |
| BS 450HS | BS 450HS | 350 bis 450 | 3.700 | 3.400 |
Anmerkungen:
1. Die Toleranz fertigen Bohrung der auf Lager ist H7.
2. sind die Einzelteile, die im fetten Buchstaben hilighted sind, Einzelteile auf Lager, die anderen werden errichtet, um zu bestellen.
3. kann BS-Nocken-Kupplung sich langweilen entsprechend Ihrer Spezifikation.
Spezifizieren Sie den gebohrten Durchmesser mit Toleranz- und Keilnutenmaßen.
Bitte sicher sein zu spezifizieren.
