Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: BB-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: PC 1
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
BB eine Möglichkeit freilaufen, Kupplung tragend |
Material: |
Wälzlagerstahl GCr15 |
Art: |
Ein Weisentragen |
Überlauf von Geschwindigkeiten: |
3600-1800 |
Drehmoment (Nanometer): |
29-260 Nanometer |
Bohrungs-Größe: |
32.6-71mm |
Gewicht (Kilogramm): |
50-400 |
Name: |
BB eine Möglichkeit freilaufen, Kupplung tragend |
Material: |
Wälzlagerstahl GCr15 |
Art: |
Ein Weisentragen |
Überlauf von Geschwindigkeiten: |
3600-1800 |
Drehmoment (Nanometer): |
29-260 Nanometer |
Bohrungs-Größe: |
32.6-71mm |
Gewicht (Kilogramm): |
50-400 |

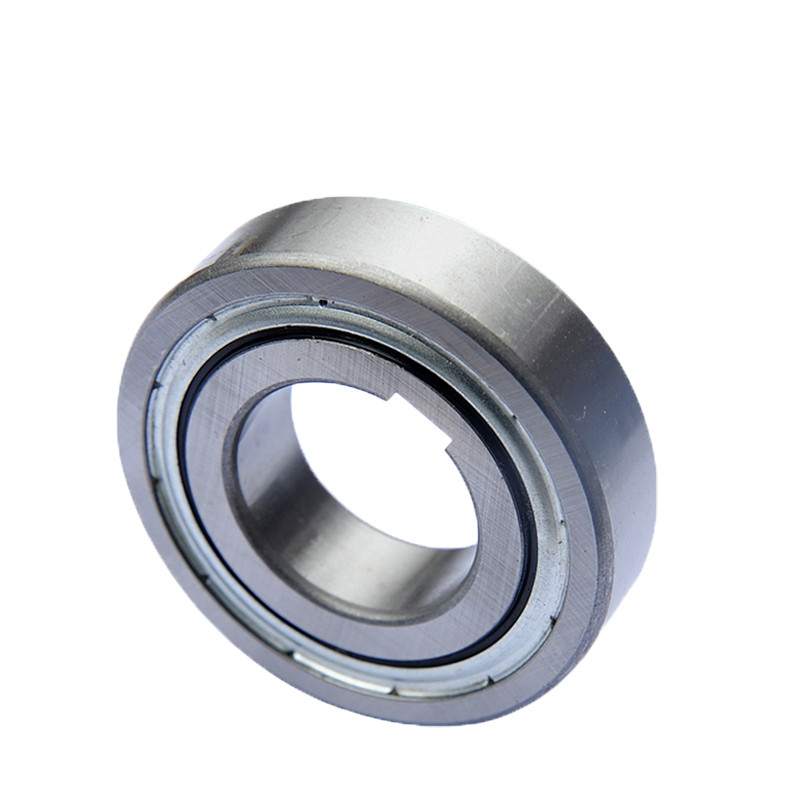

Eine Weisen-Nocken-Kupplung, die BB Reihen-Keiln-Endanschlag trägt, laufen Kupplung frei
Produktionseinleitung
1. BB-Reihe, die eine Möglichkeit Lager-Kupplung freilaufen, ist für Einpreßinstallation bestimmt.
2. BB, BB-1K und BB-2K haben Kupplungen, das Tragen gestützt und mit Fett geliefert, Dichtungsschutz abzuwischen
gegen Partikel von 0.25mm und vorbei, während BB-2GD und BB-2GD-1K Kupplungen, 5mm breiter als Standard
BB-Reihen, haben spezielle Lippendichtungen für effektiven Schutz gegen jeden möglichen Staub.
3. BB-2K-K Reihe hat eine Keilnute auf dem inneren und Außenring.
„- K“ bedeutet die Schlüssel, die zusammen mit Nocken-Kupplung versendet werden.
4. Korrekte Störungsmaße an der Welle und an der Wohnung müssen aufrechterhalten werden, um maximales Lager zu erhalten
und Kupplungsleistung.
5. Beziehen Sie sich die auf Tabelle auf nächster Seite für Toleranz der Welle und der Wohnung für jede Reihe.
6. BB-1K-K und BB-2GD 1 K-K One haben Weise freizulaufen, Kupplungs-Reihe tragend, eine Keilnute auf dem Innenring. Keilnuten, ausgenommen Größe 25 werden zum LÄRM 6885. 3, BB40-1K-K hergestellt und BB40-2GD 1K-K werden zu LÄRM 6885 hergestellt. 1.
7. Der Pfeil auf dem Innenring zeigt die Richtung des Innenringengagierens.
8. Um die Kupplung zu installieren, benutzen Sie ein Pressewerkzeug des passenden Durchmessers um sogar Druck über dem gesamten Gesicht anzuwenden
vom inneren und vom Außenring.
9. Hämmern Sie oder treffen Sie anderen Schock nicht auf die Kupplung zu.
10. Vergewissern Sie sich, dass die Wohnung genügend Stärke hat, zum des Drucks zu widerstehen, der für die passende Installation der Presse erfordert wird
von der Kupplung.
11. Betriebstemperaturbereich: – 30°C zu +100°C (konsultieren Sie uns für die Temperatur, die diese Strecke übersteigt).
Produkt-Parameter
Maße und Kapazitäten:
| Modell | Drehmoment Kapazität |
Max. Overrunning | Widerstand-Drehmoment (N·m) | B |
C |
D | r |
Gewicht (N) | Lagerbelastungen | |||||||
|
Innenring |
Außenring | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Herz | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 400 | 600 | 14500 | 11700 |
Anmerkung: Modell-Nr. markierte auf dem Innenring ist nur „K“ für beide „1K“ und „2K“. (Beispiel: das Kennzeichen „BB25-K“ für beide
BB25-1K und BB25-2K)
Toleranz für Welle und Wohnung:
| Modell | Wellen-Durchmesser. | Wohnungs-Durchmesser. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Modell |
Wellen-Durchmesser. | Wohnungs-Durchmesser. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Modell | Wellen-Durchmesser. | Wohnungs-Durchmesser. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
Maße von Keilnuten und von Schlüsseln:
| Modell | b2js10 | T1 | T2 | b1js9 | t | Innenring Schlüssel b×h×length |
Außenring Schlüssel b'× h ×length |
|
| BB15-1K-K | BB15-2GD-, 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-, 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD-, 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD-, 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD-, 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD-, 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD-, 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 |
10x6x22 |
|||
