BR240 BR220 BR190 material Nocken-Endanschlag-Kupplung GCRs überlaufend Stahl15

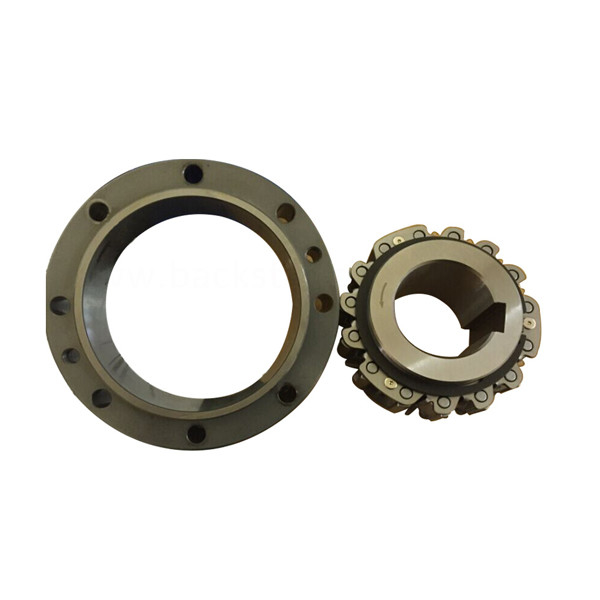

Nocken-Endanschlag der Freilaufkupplungs-BR240 BR220 BR190

Produktionseinleitung

UNTER VERWENDUNG DES BRS VERPACKEN DIE REIHEN ART NOCKEN-KUPPLUNG
Ähnlich vorhergehenden Arten, ist die Paketart Nocken-Kupplung in eine Kugellagerkassette entworfen, die Installation mit einer, die macht Speiche und/oder einer Kopplung schnell und einfach sind. Die Paketart Nocken-Kupplung ist das geschmierte Fett.
Installation und Verwendung

1. Wir empfehlen uns, Wellentoleranzen von h6 oder von h7 für Nocken-Kupplungsinstallation zu verwenden.

2. Verwenden Sie einen parallelen Schlüssel ISO R773 (LÄRM 6885,1). Überprüfen Sie, ob der Schlüssel sich nicht in die Keilnute bewegt. Ein loser Schlüssel beschädigt die Nocken-Kupplung.

3. Wenn Sie die Nocken-Kupplung über einer Welle installieren, halten Sie bitte das Verfahren umriß unten ein. Nie schlagen Sie die Kupplung mit einem Stahlhammer oder wenden Sie unnötige Schlagbeanspruchungen an.

1) Klopfen Sie den Innenring leicht mit einem weichen Hammer, der den Rennumfang bewegt, also bewegt sich die Nocken-Kupplung langsam und gleichmäßig auf das Ende der Welle. Überprüfen Sie, ob der Außenring nicht verdrängt wird.

2) überprüfen den Nocken-Kupplungsdrehsinn. Der Pfeil auf dem Innenring zeigt die Richtung des Free Runnings (der Nocken gelöst). Überprüfen Sie ob die Richtung des Nockenverpflichtungsmatches die beabsichtigte Anwendung.

3) ziehen die Endplatte sicher fest, um zu überprüfen, ob die Nocken-Kupplung nicht auf der Welle sich verschieben kann.

4) Setzen Sie eine Endplatte über dem Innenring und benutzen Sie die Befestigungsbolzen, um die Nocken-Kupplung auf die Welle wie in dem Diagramm gezeigt am Recht zu ziehen.

4. Wenn Sie unter Verwendung einer Speiche, überprüfen, ob die Bolzen, die benutzt werden, um die Speiche anzubringen, eine Dehnfestigkeit von 10,9 haben oder, größer und ziehen Sie sie sicher fest.

5. Stellen Sie eine 2mm Freigabe zwischen die Speiche und den Speichestopper ein. Wenn die Speiche steif angebracht wird, wird sie eine Last auf die Nocken-Kupplung zutreffen, die sie schließlich schädigen kann.

6. Installieren Sie eine passende Koppelung, wenn es eine Möglichkeit gibt, dass die Welle von der thermischen Expansion verlängert, wie in einigen Ansteuersystemanwendungen des Abluftventilators angetroffen zusätzlichen.

7. Wenn Axialkräfte angetroffen werden, installieren Sie ein Drucklager, das jene Axialkräfte an auf die Nocken-Kupplung übertragen werden verhindert.

8. Die Nocken-Kupplung wird mit Fett vor Versand verpackt und ist installationsbereit und Operation. Siehe Seite 80 für Schmierungsrichtlinien.

Produkt-Parameter

Anmerkungen:

1. Paketart Nocken-Kupplungen sind zu bestellen das allmade. Um zu bestellen, beziehen Sie bitte sich das auf dimensiondiagram.

Informieren Sie bitte usif, welches die Nocken-Kupplung in der avertical Anwendung verwendet werden soll und wenn das operatingenvironment

Temperatur ist lessthan – 5°C oder mehr als +40°C.

2. Es gibt Fälle, wenn die freie runningrotation Geschwindigkeit des Innenrings belimited wenn Paket wird

Art CamClutches sind horizontal installiert,

3. Wenn Ihre Anwendung eine clutchengagement Geschwindigkeit oder Innenringleerlaufgeschwindigkeit fordert, die nicht herein aufgelistet werden

dieser Katalog, treten mit uns bitte in Verbindung.

Maße (verpacken Sie Art):

Befestigung des Beispiels:

Installation und Verwendung:

1. Wenn Sie den Außenring zuerst installieren, überprüfen Sie die Präzision des Sitzes. Die Toleranzen für Außenringmontage werden in den Tabellen am Recht gezeigt. Überprüfen Sie, dass die korrekten Toleranzen erreicht werden können. Aus Spezifikt. heraus konnte Installation die Nocken-Kupplung beschädigen.
2. Um die Nocken-Kupplung zu schmieren, wenden Sie Schmiermittel am Außenumfang des Innenrings an (sehen Sie Installationsdiagramm). Vermeiden Sie über Schmierung, da sie die Nocken-Kupplung veranlaßt, übermäßige Hitze zu erzeugen.
3. Wenn unter Verwendung der Nocken-Kupplung an einem Untersetzungsgetriebe, überprüfen Sie, ob Öl vom Getriebe die Nocken-Kupplung nicht kommen kann. Nutzungsdauer kann erheblich verkürzt werden, wenn die Nocken-Kupplung mit Getriebeöle in Berührung kommt, die Vergrößerungszusätze der Viskosität enthalten. Siehe Seite 80 für Schmierungsrichtlinien.
4. Wenn eine Abdeckung oder eine Dichtungsunterlage über dem Außenring, den Gebrauchsbolzen mit einer dehnbaren Bewertung von 10,9 oder größerem installiert sind. Benutzen Sie ein versiegelndes Vertreter oder ein Verpackungsmaterial zwischen den fügenden Dienstleistungen, um Durchsickern zu verhindern.

■UNTER VERWENDUNG DES BRS VERPACKEN DIE REIHEN ART NOCKEN-KUPPLUNG

Ähnlich vorhergehenden Arten, ist die Paketart Nocken-Kupplung in eine Kugellagerkassette entworfen, die macht

Installation mit einer Speiche und/oder einer Kopplung schnell und einfach. Die Paketart Nocken-Kupplung ist das geschmierte Fett.
