Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: NF-Serie
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: PC 1
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-10 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Im Installationsprozeß von laufen Sie eine Weisenkupplung, die Faktoren frei, die Stagnation verursa |
Material: |
Wälzlagerstahl GCRs 15 |
Typ: |
Lager mit einen Möglichkeiten |
Max. Overrunning (r/min): |
5000-250 |
Drehmoment (Nanometer): |
20-44375 |
Gewicht (Kilogramm): |
0.1 bis 95 |
Bohrungs-Größe (Millimeter): |
37-320 |
Name: |
Im Installationsprozeß von laufen Sie eine Weisenkupplung, die Faktoren frei, die Stagnation verursa |
Material: |
Wälzlagerstahl GCRs 15 |
Typ: |
Lager mit einen Möglichkeiten |
Max. Overrunning (r/min): |
5000-250 |
Drehmoment (Nanometer): |
20-44375 |
Gewicht (Kilogramm): |
0.1 bis 95 |
Bohrungs-Größe (Millimeter): |
37-320 |

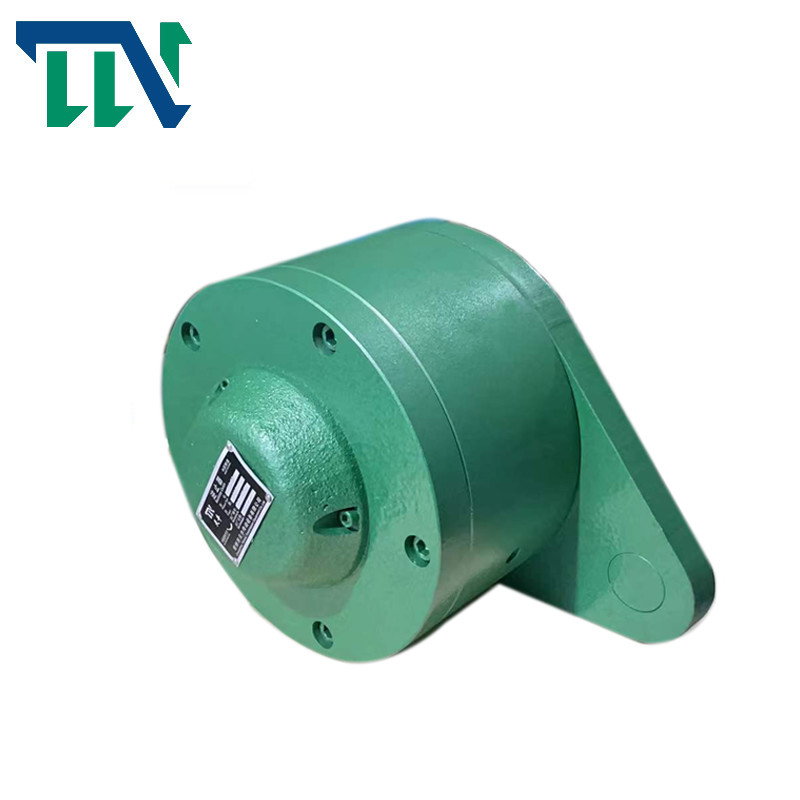

Sprag Einweglager NF63 Rückspaltkupplung
Einführung der Produktion
NF type non-contact backstop is a new type of backstop device that skillfully uses the centrifugal force of the wedge with special shape and its special geometric relationship with the inner and outer rings to realize the non-contact and wear-free operation of the main components and reliable backstop in the reverse direction.
Es hat die Vorteile einer langen Lebensdauer, eines leichten Gewichts, einer bequemen Installation und Wartung und seine umfassende Leistung ist offensichtlich besser als andere Backstops.
Der Rückhalt wird in Transportmaschinen, Heben und anderen mechanischen Geräten mit Rückhaltanforderungen weit verbreitet.
Bei der Installation vonEinwegkupplung mit freiem Rad, die Stagnation verursachen, umfassen folgende Aspekte:
1- Faktoren, die die Verarbeitung und Herstellung des eigenen Lagers bestimmen;
2. Freirad-Mittellochverarbeitung und -herstellung;
3. Faktoren der Materialverformung durch Spannmoment der Schrauben;
4. Faktoren der Montage von Führungslagermethoden usw.
Produkteparameter
| Typ | Größe | Überholgeschwindigkeiten | Abmessung | Gewicht | |||||||||
| dH7 | TKN1) | Nix2) | Namex3) | Dn6 | D5 | D6 | L | t | bH11 | r | r1 | ||
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| NF | 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 1 | 1.5 | 0.1 |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 2.5 | 2 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 2.5 | 2 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.5 | 2.5 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3 | 2.5 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3 | 2.5 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 3.5 | 3 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 3.5 | 3 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 3.5 | 3.5 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 3.5 | 3.5 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 4 | 3.5 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 4 | 4 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 4 | 4 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 5 | 5 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 5 | 5 | 95 | |
