Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: CGS
Modellnummer: DLY5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Industrieelektromagnetische Bremsen der DLY5-Serie |
Innerer Durchmesser: |
75-250mm |
Außendurchmesser: 85-253mm: |
85 bis 253 mm |
Länge: |
34.5-70.5mm |
Gewährleistung: |
12 Monate |
Kundenspezifische Unterstützung: |
OEM, ODM |
Typ: |
Scheibenbremse |
Name: |
Industrieelektromagnetische Bremsen der DLY5-Serie |
Innerer Durchmesser: |
75-250mm |
Außendurchmesser: 85-253mm: |
85 bis 253 mm |
Länge: |
34.5-70.5mm |
Gewährleistung: |
12 Monate |
Kundenspezifische Unterstützung: |
OEM, ODM |
Typ: |
Scheibenbremse |

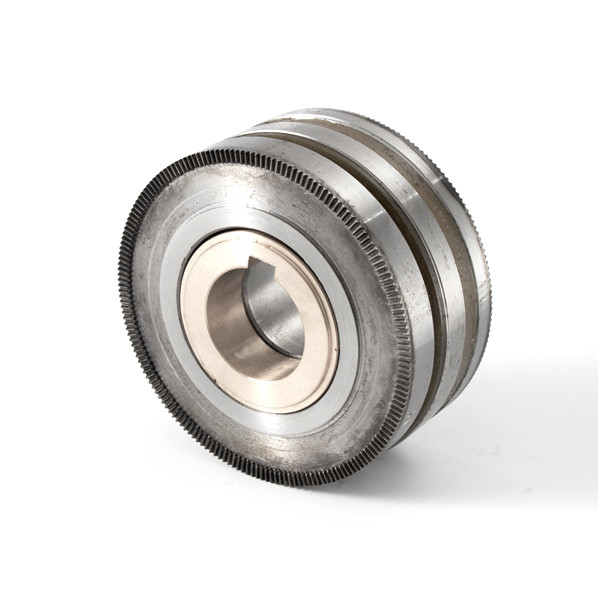

Elektromagnetische Scheibenbremsverzögerungs-Zahnkupplung der Serie DLY5
Produkt Einführung
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, um Leistung und Bewegung zu realisieren.
Elektromagnetische Kupplung vom Typ Dly5 (Eze-Serie) mit Schiebering.
Die Standardbetriebsspannung der Kupplung beträgt 24 Volt Gleichstrom. Im Allgemeinen ist es einfach, automatische und Fernbedienung durch eine einfache Schaltung aus Schaltern, Tasten, Kontaktoren,Schalter und andere gewöhnliche elektrische Komponenten, so daß die Anforderungen an die Drehzahländerung, die Umstellung, das Starten und die Positionierung des mechanischen Getriebesystems erfüllt werden.
Diese Reihe von Kupplungen überträgt das Drehmoment durch die Einbindung feiner Zähne an der Endfläche.keine Reibung und Heizung, vollständige Trennung nach Stromausfall, kein No-Load-Drehmoment und kann sowohl für nasse als auch für trockene Arbeiten geeignet sein.Es kann nur bei geringer Geschwindigkeit kombiniert werden.Es ist geeignet, wenn es in Ruhe ist oder wenn die relative Geschwindigkeit synchron ist.
Die Kupplung kann unter folgenden Bedingungen zuverlässig arbeiten:
1Die Umgebungstemperatur beträgt - 5 °C - + 40 °C.
2. in einem Medium ohne Explosionsgefahr, und es gibt kein Gas und kein leitfähiges Staub, das ausreicht, um Metall zu korrodieren und die Isolierung im Medium zu beschädigen.
3Die Kupplung darf nur dann funktionieren, wenn das Schmieröl vorhanden ist.
4Die Spannungsfluktuation der Kupplungsspirale darf + 5% und - 15% der Nennspannung nicht überschreiten.
5Die Höhe der Anlage der Kupplung darf 2000 m nicht überschreiten.
Produkteparameter
| Größe | Radialdemensionen | Achsendezimmen | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | E | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Einrichtung:
1Die Kupplung kann horizontal oder vertikal montiert werden.
he der Koaxelgrad zwischen der Antriebswelle und der angetriebenen Welle darf 0,05 mm nicht überschreiten,
und muss den Arbeitsklarheitswert σ gewährleisten.
2Die Zähne an beiden Enden sollten vor dem Anbringen der Kupplung gereinigt werden.
3.Die Antriebs- und die angetriebenen Teile der Kupplung müssen in axaler Richtung befestigt sein, eine axiale Bewegung ist nicht zulässig.
