Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: FND-Serie
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-10working
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Einwegkupplung des Typs FND |
Material: |
Wälzlagerstahl GCRs 15 |
Typ: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
34 |
Drehmoment (Nanometer): |
176 bis 543 |
Gewicht (Kg): |
0.24 zu 0.73 |
Größe der Bohrung ((mm)): |
15 bis 45 |
Gewährleistung: |
12 Monate |
Name: |
Einwegkupplung des Typs FND |
Material: |
Wälzlagerstahl GCRs 15 |
Typ: |
Lager mit einen Möglichkeiten |
Thichness (Millimeter): |
34 |
Drehmoment (Nanometer): |
176 bis 543 |
Gewicht (Kg): |
0.24 zu 0.73 |
Größe der Bohrung ((mm)): |
15 bis 45 |
Gewährleistung: |
12 Monate |

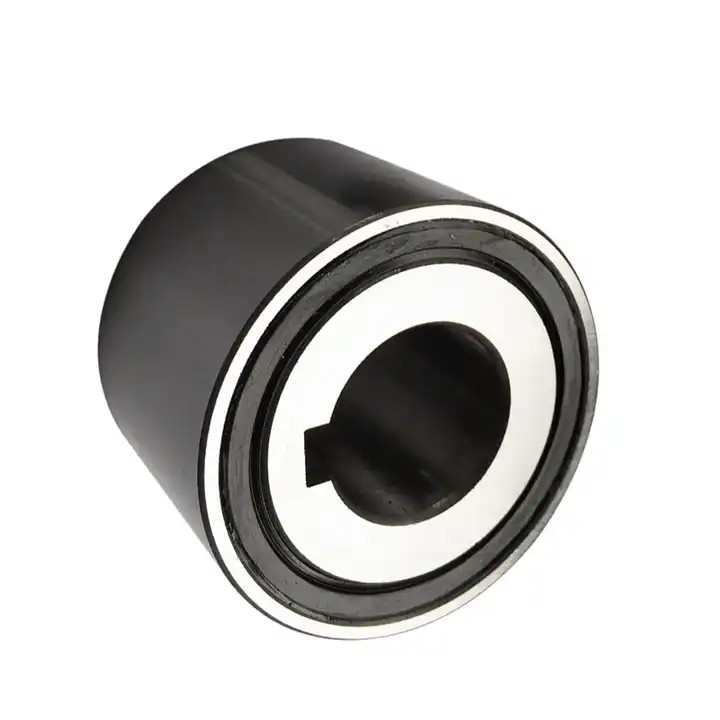

Vollständige Freiradkupplung FND-Serie
Eigenschaften
Breite: 34 mm
Betriebstemperatur:max. 100°C
Verschiedene Größen für Ihre Referenz
Daten
Zeichnungslegende
d=inneren Durchmesser D=Außendurchmesser W = Breite T = Drehmoment n = Drehgeschwindigkeit
C = Tragfähigkeitb = Schlüsselwegbreite t = Schlüsselwegtiefe
| Benennung | d | D | W | Tnom | nmax | Ich bin Cdyn. | Das ist Cstat. | Gewicht | b | t | Gegenstand Nr. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Schmierung
Ölschmierung während der Betriebsdauer
Einrichtung
Einbautoleranzen
Schacht js6 (k5); Drehscheibe H6
Teile für die Paarung
Das Härten und Schleifen der Paarungsteile ist nicht erforderlich.Vor der Anpassung der Presse müssen die Zusammentreibteile in der Nähe der Freiraumkupplung sowie die Ringe der Freiraumkupplung gründlich (fettfrei) gereinigt werden..
Lager
Die Freiradkupplung umfasst Kugel- und Walzlager.Eine zusätzliche äußere Lagerstütze ist nicht erforderlich.
Druck nach Drücken
Auf die Kugeln darf kein Druck ausgesetzt werden.
Klemmrichtung
Der Pfeil auf dem Innenring weist die Klemmrichtung des Innenrings an.
FND-Serie Vollfreie Rad FND459Z FND 459 Einwegkupplungslager Backstopkupplung
Vollständige Freiradkupplungseinheit FND
Komponenten
Freewheek-Kupplungselemente: FE400Z (Spannfeder)
+Rennstrecken: Lager aus gehärtetem und gemahlenem Stahl
+Kugellager: integriert
+Rolllager: RL400
Eigenschaften
Breite: 34 mm
Betriebstemperatur: max. 100°C
Schmierung:Ölschmierung während der Betriebsdauer
Einrichtung
Einbautoleranzen: Welle js6 (k5); Drehkreuz H6
Zuschlagteile: Die Zuschlagteile müssen nicht gehärtet und geschliffen werden.Vor der Anpassung der Presse müssen die Zusammentreibteile in der Nähe der Freiraumkupplung sowie die Ringe der Freiraumkupplung gründlich (fettfrei) gereinigt werden..
Lager: Die Freiraumkupplung umfasst Kugel- und Walzlager, zusätzliche äußere Lagerstütze ist nicht erforderlich.
Druck auf die Kugeln: Auf die Kugeln darf kein Druck auf die Kugeln ausgeübt werden.
Klemmrichtung: Der Pfeil auf dem Innenring weist die Klemmrichtung des Innenrings an.
F: Warum wählen wir Ihre Firma?
A: Qualität ist die Seele eines Unternehmens. Wir können Ihnen eine gute Qualität bieten, die auch mit einem guten Preis zusammenhängt.
- Was ist das? Wie ist die Lieferzeit?
A: Für kleine Qualität oder Samll Größe von Kupplungen, können wir liefern, wenn Sie im Voraus erhalten.
Für große Mengen oder große Größe müssen wir 10-15 Werktage produzieren.
F: Können Sie eine Musterkupplung liefern?
Wir können Ihnen eine Probe zur Qualitätsprüfung zur Verfügung stellen.
F: Wie lange dauert die Garantiezeit der Kupplungen?
Einjährige Garantie.
