Endanschlag-Kupplung
Created with Pixso. GVG Einwegkupplung GVG30 Rückstände

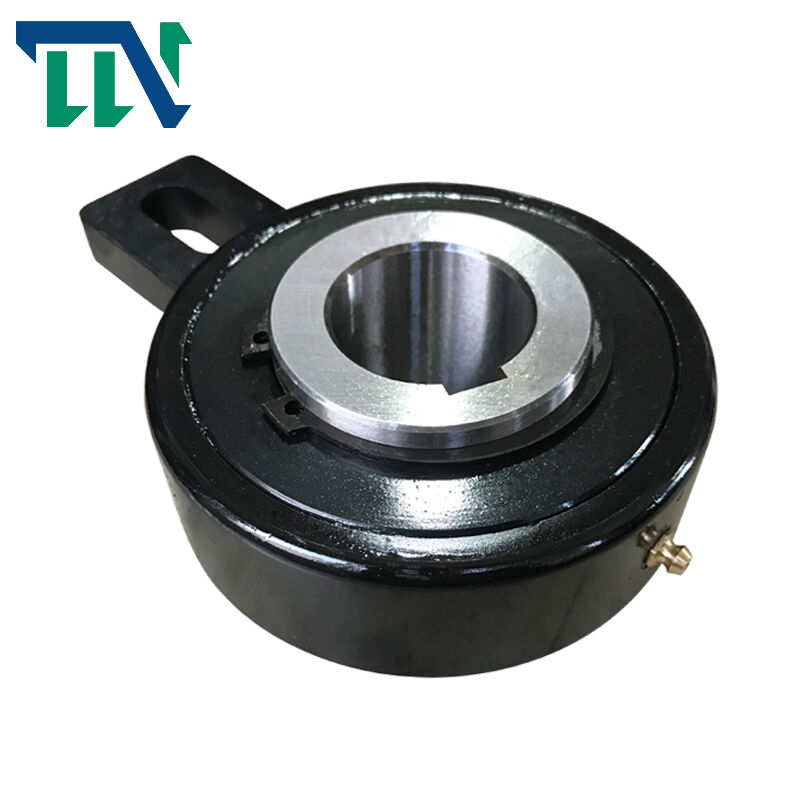

GVG Einwegkupplung GVG30 Rückstände

Markenname: Tianniu
Modellnummer: GVG-Serie
Mindestbestellmenge: 1 STK
Price: negotiable
Lieferzeit: 5-10 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, , L/C, D/A, D/P.
Detailinformationen
Herkunftsort:
China
Zertifizierung:
ISO-9001
Name:
Rücklaufsperre der GVG-Serie mit Drehmomentstütze
Material:
Wälzlagerstahl GCRs 15
Typ:
Lager mit einen Möglichkeiten
Thichness (Millimeter):
83-300
Drehmoment (Nm):
265-11000
Gewicht (kg):
1.3-42
Größe der Bohrung ((mm)):
20 bis 120
Garantie:
12 Monate
Verpackung Informationen:
Kartone durch Seeverschiffen durch Flugzeug
Versorgungsmaterial-Fähigkeit:
10000 pro Monat
Hervorheben:

GVG30 Einweg-Backstop-Clutch

,

GVG30 Industrie-Backstop-Clutch

,

GVG30 Schwerlast-Backstop-Clutch

Produktbeschreibung

Rücklaufsperre der GVG-Serie mit Drehmomentstütze




Produktionseinführung

Freiläufe der GvG-Serie verfügen über Klemmkörperkäfige, die zwischen dem Innenring und zentriert sind
Der äußere Laufring erfolgt mittels Buchsen.
Die Drehmomentkräfte werden mittels einer Passfeder von der Welle auf den Innenring übertragen.
Die Wellentoleranz muss h6 sein.
Wenn der Freilauf als Rücklaufsperre verwendet wird, ist der Hebel am Außenring befestigt
muss zwischen zwei Klammern eingeklemmt werden; andernfalls muss ein Stift eingesteckt werden
geschlungenes Loch. Wenn es am Rahmen einer Maschine befestigt ist, stoppt es die Drehung des Freilaufs.
Wenn der Freilauf als intermittierender Vorschub verwendet wird, muss der Hebel angebracht werden
in Längsrichtung unter Verwendung der Bohrung für eine Schubstange o.ä. Auf jeden Fall, um eine Überlastung zu vermeiden
Durch die Buchsen muss dem Hebel ein gewisses Spiel gegeben werden, um die axiale Bewegung zu ermöglichen
Bewegung.
Der Freilauf wird bereits gefettet geliefert.



Produktparameter
GVG Einwegkupplung GVG30 Rückstände



Modell

dH7

D

L

B1

L1

b2

l2

l3

l4

Gewicht

(kg)

Höchstgeschwindigkeit

(U/min)

Drehmoment

(Nm)

GVG20

20

106

48

40

15

18

35

10.5

113

2.5

400

606

GVG25

25

106

48

40

15

18

35

10.5

113

2.4

400

606

GVG30

30

106

48

40

15

18

35

10.5

113

2.3

400

606

GVG35

35

106

48

40

15

18

35

10.5

125

2.2

400

606

GVG40

40

132

52

60

15

18

35

10

125

4

300

1295

GVG45

45

132

52

60

15

18

35

10

125

3.8

300

1295

GVG50

50

132

52

60

15

18

35

10

125

3.7

300

1295

GVG55

55

132

52

60

15

18

35

10

125

3.5

300

1295

GVG60

60

161

54

70

15

18

35

10

140

6.1

250

2550

GVG70

70

161

54

70

15

18

35

10

140

5.7

250

2550

GVG80

80

190

70

70

20

25

45

15

165

10.2

200

4875

GVG90

90

290

70

70

20

25

45

15

165

9.6

200

4875
