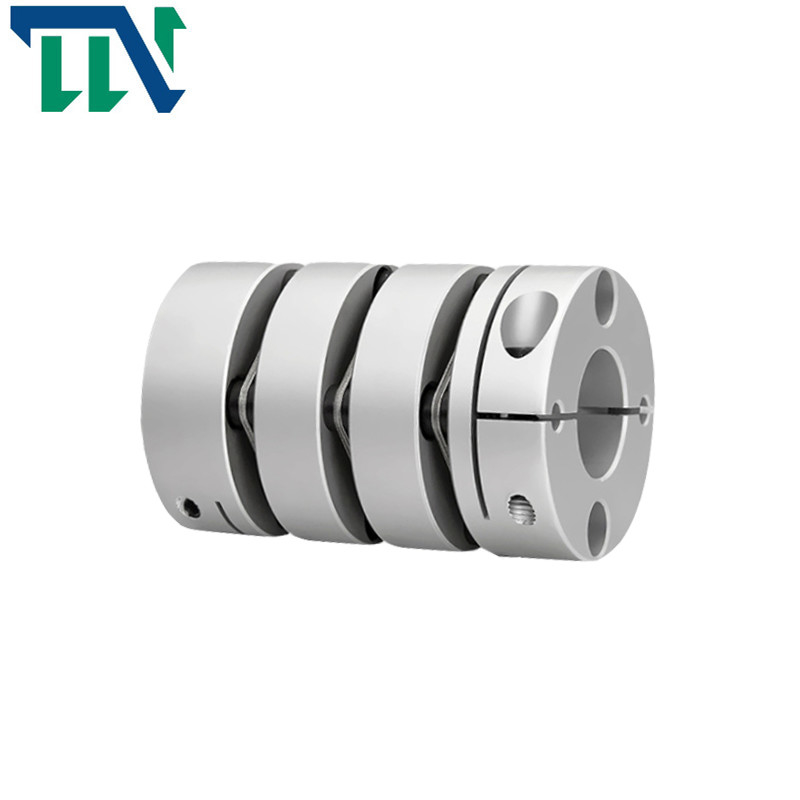

Drei Membranwellenkupplungs-Geschwindigkeits-drehmomentstarke Sicherheit

Name: Drei Membranwellenkupplungs-Geschwindigkeits-drehmomentstarke Sicherheit
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Gw-Reihe
Price: 149.10 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: Tianniu

Zertifizierung: ISO-9001

Modellnummer: Gw-Reihe

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 2 PCS

Preis: negotiable

Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug

Lieferzeit: 5-7 Werktage

Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Versorgungsmaterial-Fähigkeit: 10000 pro Monat

Beste Preis erhalten

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Membrankopplungssicherheit Tianniu, Membrankopplungsgeschwindigkeit Tianniu, Membranart Koppelung Tianniu


Modell:	Membran Aluminiumlegierung drei GW, die Koppelung festklemmt	Material:	Aluminiumlegierung
Struktur:	Membran drei, die Koppelung festklemmt	Bohrungs-Größe:	19-82mm
Garantie:	12 Monate	Elastomer materia:	PA66
Oberflächenbehandlung:	Behandlung der aufsteigenden Oxidation

Modell:	Membran Aluminiumlegierung drei GW, die Koppelung festklemmt
Material:	Aluminiumlegierung
Struktur:	Membran drei, die Koppelung festklemmt
Bohrungs-Größe:	19-82mm
Garantie:	12 Monate
Elastomer materia:	PA66
Oberflächenbehandlung:	Behandlung der aufsteigenden Oxidation

Beschreibung

Drei Membranwellenkupplungs-Geschwindigkeits-drehmomentstarke Sicherheit

Membran Aluminiumlegierung drei GW, die Koppelung festklemmt

Produkte kennzeichnet

>Drehmomentstarke Starrheit, kann die Rotation der Welle genau steuern, kann Hochpräzisionssteuerung durchführen
>The Verlängerungsentwurf kann die Radialstrahl-, eckige und axialeabweichung effektiv kompensieren
>Designed für Servo und Schrittmotor
>No Abstand zwischen der Welle und der Ärmelverbindung, General für positive und negative Rotation
>Low Trägheit, passend für Hochgeschwindigkeitsoperation
>The Membran wird vom Federstahl mit ausgezeichneter Ermüdungsfestigkeit gemacht
>Fastening Methode der Feststellschraube

Produkt-Parameter

Drei Membranwellenkupplungs-Geschwindigkeits-drehmomentstarke Sicherheit 0

vorbildlicher Parameter	allgemeiner gebohrter Durchmesser d1, d2	ΦD	L	WENN	LP	d3	S	F	M	Spannerdrehmoment (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

vorbildlicher Parameter	Bewertetes Drehmoment (N.M)*	zulässige Exzentrizität (Millimeter) *	zulässiger Ablenkwinkel (°) *	zulässige axiale Abweichung (Millimeter) *	Höchstgeschwindigkeit U/min	statische Dreh- Steifheit (N.M/rad)	Trägheitsmoment (Kg.M2)	Material des Wellenärmels	Material des Schrapnells	Oberflächenbehandlung	Gewicht (g)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Hochfeste Aluminiumlegierung	SUS 304 Federstahl	Anodisierungsbehandlung	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
