Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GB-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |
Güsse GBs 8 Kodierer-spezifisch |
Material: |
Aluminiumlegierung |
Struktur: |
8 Güsse Kodierer-spezifisch |
Bohrungs-Größe: |
34-82mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
Güsse GBs 8 Kodierer-spezifisch |
Material: |
Aluminiumlegierung |
Struktur: |
8 Güsse Kodierer-spezifisch |
Bohrungs-Größe: |
34-82mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Produkte kennzeichnet
Metallmembrankoppelung: passend für Servomotor, Kodierer, Planetengetriebe, Kugelumlaufspindel, Kompressor, Mischer, Papierherstellungsmaschinerie, Roboter und andere mechanische Ausrüstung. Pflaumenblütenkoppelung: passend für Kodierer, Servosystem, Bewegungsspindel-Antrieb, Verpackenmaschinerie, Werkzeugmaschinen-Antrieb, Pumpe und andere Maschinerie. Balgkoppelung: passend für Kodierer, Reduzierer der werkzeugmaschine, der Navigationsanlage, der Kugelumlaufspindel, der Teilscheibe und des Planetengetriebes. Frühlingskoppelung: passend für Drehgeber, Schrittmotor, Schraubenstange, parallele Koppelung etc.: passend für die Verbindung des Schrittmotors, des Kodierers, der Schraubenstange, der etc.-Kreuzschieberkoppelung: passend für Tachometer, Kodierer, Schraubenstange, Werkzeugmaschine und andere Maschinerie. Universalkupplung, feste Kupplung.

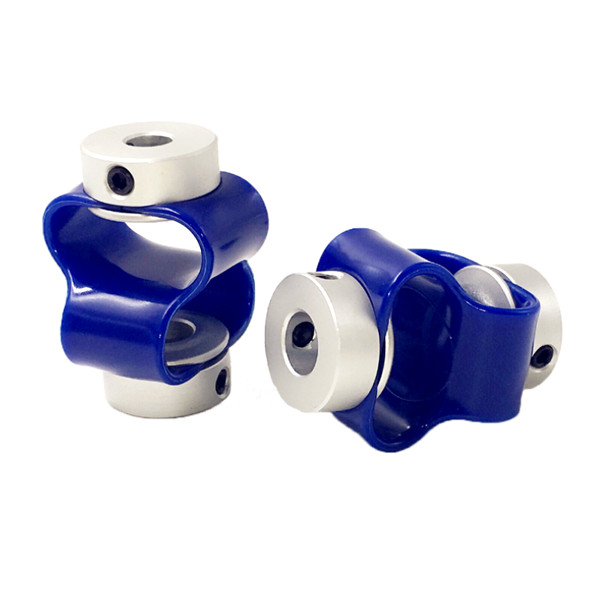

>Entworfen für Kodierer
>Good Flexibilität, nicht einfach zu brechen
>The Elastomer wird vom Polyurethan gemacht, beständig, um zu ölen und von der Oxidation
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | LP | S | F | M | Spannerdrehmoment (N.M) |
| GB-15X24 | 3,4,5,6,6.35, 7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-15x32 | 3,4,5,6,6.35, 7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-18x28 | 4,5,6,6.35, 7,8,9,10 | 18 | 28 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| GB-18x38 | 4,5,6,6.35, 7,8,9,10 | 18 | 38 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | Hochfeste Aluminiumlegierung | PU |
Anodisierungsbehandlung |
8 |
| GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
