Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GLD-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |

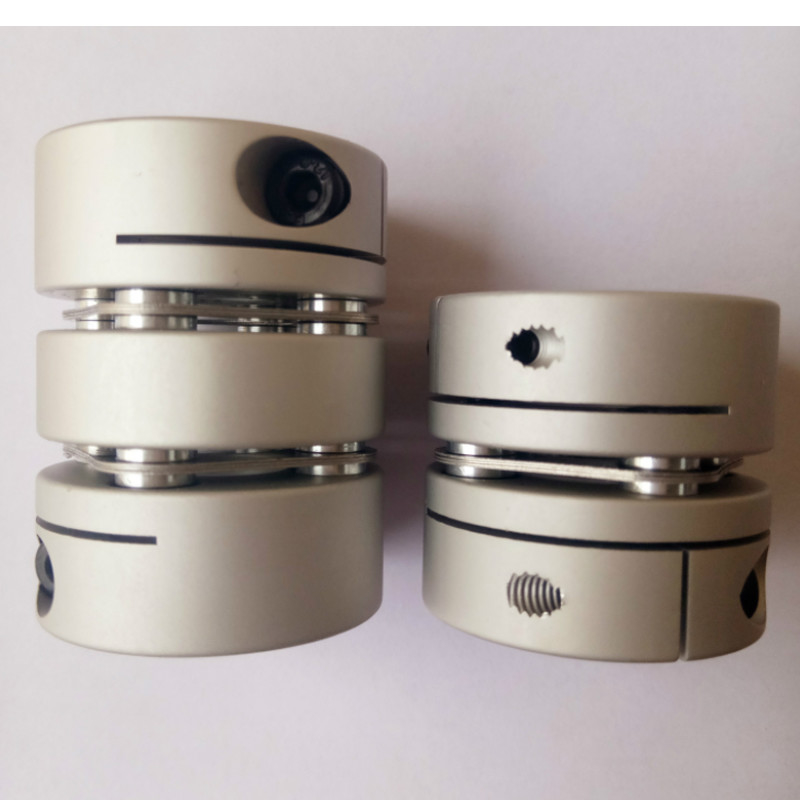

Kurze doppelte Membran Aluminiumlegierung GLD, die Koppelung festklemmt |
Material: |
Aluminiumlegierung |
Struktur: |
Einzelschrittdoppelte Membranklammern-Art |
Bohrungs-Größe: |
19-82mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
Kurze doppelte Membran Aluminiumlegierung GLD, die Koppelung festklemmt |
Material: |
Aluminiumlegierung |
Struktur: |
Einzelschrittdoppelte Membranklammern-Art |
Bohrungs-Größe: |
19-82mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Produkte kennzeichnet
Eigenschaften von Membrankoppelungen
1. Die Struktur ist einfach, ist das Volumen klein und die Zerlegung ist bequem. Die Membrankoppelung der Zwischenwellenart Struktur kann auseinandergebaut werden, ohne die Maschine zu bewegen;
2. Die Metallmembrankoppelung kann größeres Drehmoment übertragen, kann die erzeugten Winkel-, axialen und Radialabweichungen effektiv absorbieren, wenn die zwei Wellen installiert sind, hat die Eigenschaften der hohen Präzision und der nullfreigabe, und ist weitverbreitet in den Hochpräzisionsgetriebegelegenheiten, wie elektronischer Herstellungsausrüstung der Präzision;
3. Die Membrankoppelung hat die Eigenschaften der drehmomentstarken Starrheit und ist in der drehmomentstarken und Hochgeschwindigkeitsbewegung, wie den Ertragkomponenten der Energieausrüstung für Hochgeschwindigkeitszüge häufig benutzt;
4. Widerstand-, Säure- und AlkaliKorrosionsbeständigkeit der hohen Temperatur, kann in der hohen Temperatur und in der rauen Umwelt verwendet werden und kann Schock und Erschütterung während der Ausrüstungsoperation effektiv widerstehen.
> Drehmomentstarke Starrheit, kann die Rotation der Welle genau steuern, kann Hochpräzisionssteuerung durchführen
> entworfen für Servo- und Schrittmotor
> kein Abstand zwischen der Welle und der Ärmelverbindung, General für positive und negative Rotation
> niedrige Trägheit, passend für Hochgeschwindigkeitsoperation
> wird die Membran vom Federstahl mit ausgezeichneter Ermüdungsfestigkeit gemacht
> befestigende Methode der Feststellschraube
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | LP | d3 | S | F | M | Spannerdrehmoment (N.M) |
| GLD-19X24.5 | 3,4,5,6,6.35, 7,8 | Φ19 | 24,5 | 91 | 2,7 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | Φ26 | 30 | 1165 | 3,6 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GLD-32X38 | 6,6.35, 7,8,9,9,9.525, 10,12,12.7, 14,15 | Φ32 | 38 | 1225 | 6,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-34X38 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15 | Φ34 | 38 | 1225 | 6,5 | Φ16 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-39X47 | 6,8,9,9.525, 10,11,12.7, 14,15,16,17,18,19 | Φ39 | 47 | 149 | 8,5 | Φ19.3 | 4,5 | 5 | M4 | 2,5 |
| GLD-44X47 | 6,8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8,1 | Φ22.5 | 4,5 | 5 | M4 | 2,5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19,75 | 6,5 | Φ32.5 | 5,5 | 6,4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GLD-19X24.5 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 8.19x10-4 | 170 | Hochfeste Aluminiumlegierung | SUS304 Federstahl |
Anodisierungsbehandlung | 13,6 |
| GLD-26X30 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0,31 | 1,5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1,5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
