Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Gs-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |
Klemmschraubenkoppelung GS einzelne Membran |
Material: |
Aluminiumlegierung |
Struktur: |
Membranschraubenkoppelung |
Bohrungs-Größe: |
4-38mm |
Garantie: |
12 Monate |
Äußeres Diamter: |
16-65mm |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
Klemmschraubenkoppelung GS einzelne Membran |
Material: |
Aluminiumlegierung |
Struktur: |
Membranschraubenkoppelung |
Bohrungs-Größe: |
4-38mm |
Garantie: |
12 Monate |
Äußeres Diamter: |
16-65mm |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |

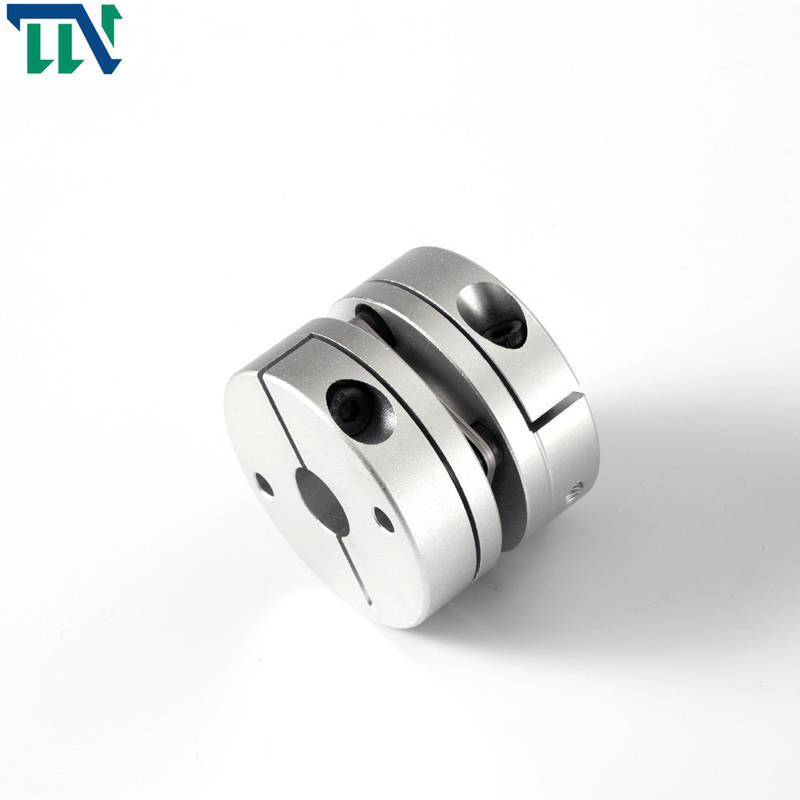

Aluminiumlegierungs-einzelne Membran, die Koppelung für Servomotor festklemmt
Produkte kennzeichnet
Einige Gruppen Membranen (Edelstahlblech) werden mit den zwei Hälftekoppelungen abwechselnd mit Bolzen angeschlossen. Jede Gruppe Membranen wird gebildet, indem man einige Stücke überschneidet. Die Membranen werden in Pleuelstangeart und ganze Stücke mit verschiedenen Formen unterteilt. Die Membrankoppelung kompensiert die relative Verschiebung der zwei verbundenen Wellen durch die elastische Deformation der Membran. Es ist eine flexible Koppelung des leistungsstarken Metallstarken Elements ohne Schmieröl. Es hat Kompaktbauweise, hochfeste, lange Nutzungsdauer, keine Rotationsfreigabe und wird nicht durch Temperatur und Ölverschmutzung beeinflußt. Es hat die Eigenschaften der Säurebeständigkeit, des Alkaliwiderstands und des rostfesten. Es ist für Wellengetriebe in der hohen Temperatur, in der hohen Geschwindigkeit und in den ätzenden mittleren Arbeitsbedingungen passend
> Drehmomentstarke Starrheit, kann die Rotation der Welle genau steuern, kann Hochpräzisionssteuerung durchführen
> entworfen für Servo- und Schrittmotor
> kein Abstand zwischen der Welle und der Ärmelverbindung, General für positive und negative Rotation
> niedrige Trägheit, passend für Hochgeschwindigkeitsoperation
> wird die Membran vom Federstahl mit ausgezeichneter Ermüdungsfestigkeit gemacht
> mit dem Keilnutenentwurf, Schraubbefestigungsweise in Position bringend
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | S | F | M | Spannerdrehmoment |
| (N.M) | ||||||||
| GS-19X20 | 3,4,5,6,6.35, 7,8 | 19 | 20 | 9,1 | 1,8 | 3,3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 28 | 12,25 | 3,5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 32 | 14,25 | 3,5 | 4,85 | M4 | 2,5 |
| GS-39X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4,8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5,5 | 6,4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7,7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9,7 | M8 | 20 |
| vorbildlicher Parameter | Bewertetes Drehmoment | zulässige Exzentrizität | zulässiger Ablenkwinkel | zulässige axiale Abweichung | Höchstgeschwindigkeit | statische Dreh- Steifheit | Trägheitsmoment | Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht |
| (N.M)* | (Millimeter) * | (°) * | (Millimeter) * | U/min | (N.M/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Hochfeste Aluminiumlegierung | S U S 3 0 Federstahl 4 | Anodisierungsbehandlung | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0,1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0,1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
