Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GD-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |
Spezielle Frühlings-Koppelung GD für Kodierer |
Material: |
Aluminiumlegierung |
Struktur: |
Spezielle Frühlings-Koppelung für Kodierer |
Bohrungs-Größe: |
16-26mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
Spezielle Frühlings-Koppelung GD für Kodierer |
Material: |
Aluminiumlegierung |
Struktur: |
Spezielle Frühlings-Koppelung für Kodierer |
Bohrungs-Größe: |
16-26mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Produkte kennzeichnet

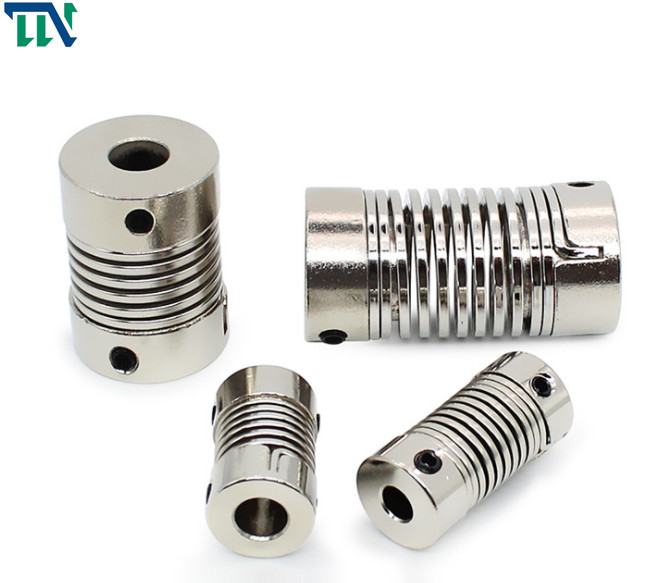

Die Oberfläche der Koppelung wird oxidiert, ist das innere Loch genau, ist die Drehmomentübertragung groß, und die Elastizität ist gut. Die mittlere Membran wird von Material 304 gemacht, und das Elastomer wird vom Polyurethan gemacht, der aus Deutschland importiert wird
>Das Hauptteil wird von der Zinklegierung gemacht
>The mittleres Elastomer wird vom Federstahl gemacht
>It hat die Vorteile der einfachen Struktur, der guten Flexibilität, der niedrigen Trägheit und der weniger zulässigen Winkelabweichung
>Easy Installation, effektiverer Ausgleichsradialstrahl des Federstahls, Wellenabweichung
>Suitable für Mikromotor und Kodierer
>Fastening Methode der Klemmschraube
Tianniu ist ein comopany High-Teches Unternehmen, das auf R, u. D, Herstellung und Verkäufe zu verbinden sich spezialisiert. Die Firma nimmt immer Produktqualität, während das Leben der Unternehmensentwicklung, die Unternehmenslehre „eine Sache in einem Leben gut von tun und eine Sache von tun in einem Leben“ befolgt, Qualität entwickelt und erneuert, arbeitet sich sorgfältig und sicherstellt. Die Hauptprodukte sind: Membrankoppelung, Pflaumenblütenkoppelung, parallele Linie Koppelung des Edelstahls, brüllt Koppelung, Gleitstückkoppelung, Expansionsärmelkoppelung und andere Dutzende Vielzahl. Dieses Produkt ist auf vielen Gebieten, wie NC-Werkzeugmaschinen, Laser-Schneidemaschinen, Kugelumlaufspindel, Moduldia, elektronische automatische Ausrüstung und so weiter weitverbreitet
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | F | M | Spannerdrehmoment (N.M) |
| GD-16 x27 | 5,6,6.35, 7,8,9,10 | 16 | 27 | 8,5 | 3 | M3 | 0,7 |
| GD-16 x35 | 5,6,6.35, 7,8,9,10 | 16 | 35 | 12,5 | 3,5 | M4 | 1,7 |
| GD-26 x50 | 6,6.35, 7,8,9,10,11,12,12.7, 14 | 26 | 50 | 17 | 4,5 | M5 | 4 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
Maximales Drehmoment (N.M)* |
Höchstgeschwindigkeit U/min |
Trägheitsmoment (Kg.M2) |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Gewicht (g) |
| GD-16 x27 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1,5 | 3 | 3000 | 1.15x10-5 | 1,2 | 8 | ±1.0 | 130 |
