Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z12B
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z12B |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
2.3-108KG |
Außendurchmesser: |
110-695mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
70-600mm |
Drehmoment (kNm: |
4.25-731.6 |
Modellnummer: |
Feststellvorrichtung Z12B |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
2.3-108KG |
Außendurchmesser: |
110-695mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
70-600mm |
Drehmoment (kNm: |
4.25-731.6 |

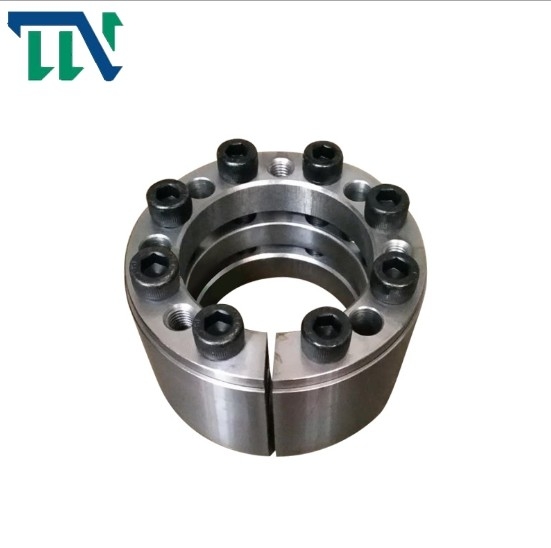

Feststellvorrichtungs-Verriegelungsachse der Schraubensicherungs-Z12B für metallurgische Maschinerie
Produkte kennzeichnet
Die Feststellvorrichtung der Zreihen, die von der Changzhou-tianniu Getriebefirma produziert wird, baut auf die maßgebenden technischen Standards in Europa und hat etwas kreative Verbesserungen zu den Produkten wissenschaftlich gemacht. Die Firma produziert hauptsächlich Euro, Standards JB (GB), USA-Standards und verschiedene nichtstandardisierte Feststellvorrichtungs-Reihenprodukte. Die Produkte werden in die Europäische Gemeinschaft, die Vereinigten Staaten, Australien, Südostasien, Hong Kong und Taiwan und andere Länder und Regionen exportiert. Zur Zeit deckt das Unternehmen einen Bereich von 1000 Quadratmetern ab und hat verschiedene werkzeugmaschinen, Hochpräzisionsmessgeräte und spezielle Messausrüstung. Die Firma hat mehrmals hintereinander mehr als 30 Standardreihe und Tausenden Spezifikationen von Feststellvorrichtungen entwickelt und produziert. Es ist ein umfangreicher Berufsfeststellvorrichtungshersteller in China
Die Feststellvorrichtung der Zreihen, die von der Changzhou-tianniu Getriebefirma produziert wird, ist eine keyless Verbindungsstruktur. Unter der Aktion der axialen Kraft, der inneren und äußeren Ärmel mit der Welle und der Nabe nah schrumpfen und erweitern, zum genügender Reibung zu produzieren, um Drehmoment und axiale Kraft zu übertragen, um den Zweck der Mechanismusoperation zu erzielen
Feststellvorrichtung ist eine moderne grundlegende Komponente, die in der mechanischen Verbindung unter schwerer Last in der Welt weitverbreitet ist. In der Verbindung des Rades und der Welle, ist es ein keyless Verbindungsgerät, das Kraftübertragung verwirklicht, indem es hochfeste Bolzen festzieht, um den Druck und die Reibung produziert zwischen den Eindämmungsoberflächen zu machen.
Passend für hohe Lastsgelegenheiten
Besonders passend für wechselndes Drehmoment
Typische Anwendungen: Schwungrad, Gurttrommel
Drehmomentsystem
Installation
Installieren Sie 1 Expansionsärmel 1xt
Installieren Sie 2 Expansionsärmel 1.9xt
Installieren Sie 3 Expansionsärmel 2.7xt
Installieren Sie 4 Expansionsärmel 3.6xt
Produkt-Parameter
|
基 本 尺 寸 grundlegende Maße |
内六角螺钉 internes Hexagon ging Bolzen voran |
额 定 负 荷 Bewertete Last |
PF (N/mm2) |
MA
(N·m) |
G
(Kilogramm) |
||||||
| d | D | Ich | L | L1 |
规 格 Größen |
数 量 Menge |
Ft (kN) | Mt (kN·m) | |||
| Millimeter | |||||||||||
| 70 | 110 | 8 | 204 | 7,15 | 194 | 2,3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10,25 | 212 | 83 | 2,5 |
| 90 | 130 | 11 | 280 | 12,6 | 207 | 2,7 | |||||
| 100 | 145 | 10 | 372 | 18,6 | 205 | 4,1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20,5 | 187 | 4,4 | ||
| 120 | 165 | 11 | 408 | 24,5 | 188 | 4,8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33,8 | 197 | 145 | 6,3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39,0 41,8 |
196 183 |
6,6 7,8 |
||
| 160 | 210 | 16 | 593 | 47,5 | 183 | 9,4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65,0 | 193 | 10,7 | ||
| 180 | 235 | M14 | 765 | 69,0 | 182 | 230 | 11,3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77,5 | 163 | 14,6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15,3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20,2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21,8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23,4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30,0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31,2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48,0 |
| 340 | 425 | 2210 | 376 | 180 | 51,0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69,0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73,0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76,0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80,0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81,0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85,0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88,0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91,0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95,0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98,0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101,0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104,0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108,0 | |||||
