Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z16
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z16 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.25-100.3KG |
Außendurchmesser: |
47-710mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-600mm |
Drehmoment (kNm: |
34-3215 |
Modellnummer: |
Feststellvorrichtung Z16 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.25-100.3KG |
Außendurchmesser: |
47-710mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-600mm |
Drehmoment (kNm: |
34-3215 |

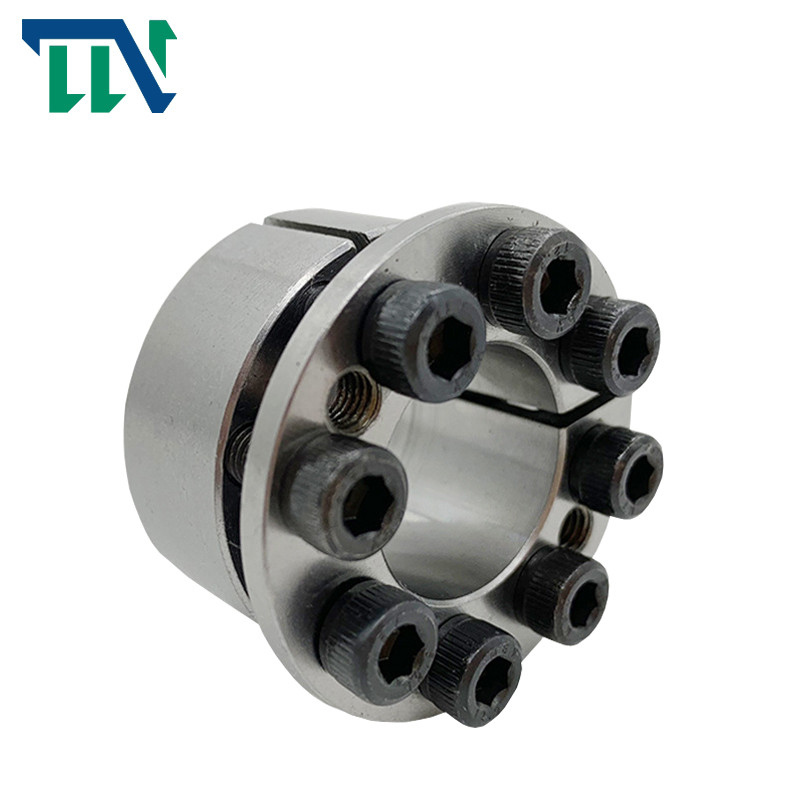

Keyless Energie-Verschluss-Versammlung der Schraubensicherungs-Z16, die für Drucken festklemmt
Produkte kennzeichnet
|
Modell
|
Z16, das Elemente zuschließt
|
|
|
Innenring-Größe (Millimeter)
|
20-600mm
|
|
|
Außenring-Größe (Millimeter)
|
47-710mm
|
|
|
Stärke (Millimeter)
|
23-113mm
|
|
|
GEWICHT (Kilogramm)
|
0.25-104kg
|
|
Der Hauptzweck des Expansionsärmels ist, die Funktion von Keilen und von einzelnen Schlüsseln zu ersetzen, um die Verbindung zwischen den Teilen (wie Gängen, Schwungrädern, Flaschenzügen, etc.) und die Welle zu verwirklichen, um die Last zu übertragen.
Wenn es, durch die Aktion von hochfesten Bolzen, eine enorme haltene Kraft verwendet wird, wird zwischen dem Innenring und der Welle und zwischen dem Außenring und der Nabe erzeugt. Wenn unter Last, wird Drehmoment, axiale Kraft oder die kombinierte Last der zwei durch den kombinierten Druck von übertragen
Expansionsärmel und die Teile und die angeschlossene Reibungskraft.
Installationsmethode
1. Erstens wischen Sie die Oberfläche der Feststellvorrichtung und die gemeinsame Oberfläche des verbundenen Teils, ab und wenden Sie gleichmäßig eine Dünnschicht des Schmieröls an (ohne Molybdändisulfid- oder -silikonzusätze).
2. Drücken Sie das verbundene Teil auf die Welle, um sie die Position erreichen zu lassen, die im Entwurf spezifiziert wird. Installieren Sie die Feststellvorrichtung, die den Bolzen in den Verbindungsraum glatt löst, um die Neigung des verbundenen Teils zu verhindern, und den Bolzen dann eigenhändig festzuziehen.
3. Drehmomentschlüssel wird für Feststellvorrichtungsbolzen benutzt. Ziehen Sie die Bolzen diagonal, kreuzweise und gleichmäßig, fest und folgen Sie den Schritten: (1) ziehen mit 1/MA dem Wert fest; (2) ziehen mit Wert 1/2mA fest; (3) ziehen mit MA-Wert fest; (4) überprüfen alle Bolzen mit MA-Wert.
Produkt-Parameter
|
Durchmesser
|
Bewertete Last
|
重量 G (Kilogramm)
|
|||||||
|
d
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
Mt
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0,28
|
28
|
0,26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0,31
|
28
|
0,25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0,34
|
28
|
0,28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0,35
|
28
|
0,3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0,52
|
37
|
0,32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0,56
|
37
|
0,31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0,74
|
42
|
0,34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0,93
|
46
|
0,38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1,56
|
69
|
0,64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0,69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2,4
|
86
|
0,75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2,6
|
86
|
0,8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3,4
|
104
|
0,85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4,8
|
137
|
1,56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5,15
|
137
|
1,65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6,05
|
151
|
1,73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1,83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7,4
|
164
|
1,91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7,8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10,3
|
207
|
2,68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11,4
|
207
|
2,9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15,8
|
263
|
3,1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19,5
|
301
|
4,25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4,5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25,4
|
338
|
4,8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6,8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41,8
|
464
|
7,1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51,4
|
541
|
9,6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12,7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13,8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14,8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22,2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23,6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33,4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35,3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51,5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53,8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56,3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74,8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77,8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91,6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94,7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97,9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
