Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z13
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z13 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.5-10.66KG |
Außendurchmesser: |
47-235mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-180 Millimeter |
Drehmoment (kNm: |
0.5-66 |
Modellnummer: |
Feststellvorrichtung Z13 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.5-10.66KG |
Außendurchmesser: |
47-235mm |
Stärke (Millimeter): |
60-155 |
Bohrungs-Größe: |
20-180 Millimeter |
Drehmoment (kNm: |
0.5-66 |

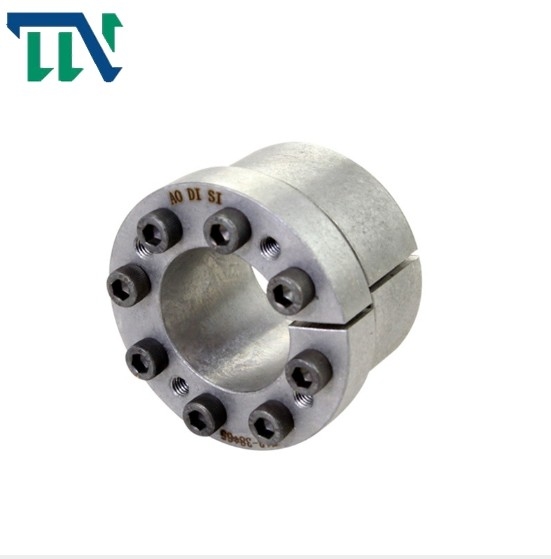

Bestseller- Verriegelungsachse RLK302 der Feststellvorrichtungs-Z13
Produkte kennzeichnet
| Modell | Kegel Z13, der Elemente festklemmt | |
| Druck auf Welle (N/mm2) | 120 | |
| Druck auf Nabe (N/mm2) | 92-108 | |
| Bewertete Last (kN.m) | Kraft | 54-270 |
| Drehmoment | 0.54-13.3 | |
| Innenring-Größe (Millimeter) | 20-100 | |
| Außenring-Größe (Millimeter) | 47-145 | |
| Stärke (Millimeter) | 48-77 | |
| Gewicht (Kilogramm) | 0.51-4.62 | |
Vorteil
Das meiste weitverbreitete Modell mit natürlichen Größen
Drehmomentstarkes Getriebe
Nach dem Festziehen kann sich die Nabe axial bewegen
Feststellvorrichtung ist ein neuer Typ Verbindung. Sie beruht auf dem Festziehen von hochfesten Bolzen, um Überdruck zwischen der Feststellvorrichtung und der Welle oder zwischen der Unterkunftoberfläche zu erzeugen, die von der Reibung und von einem keyless Verbindungsgerät begleitet wird, das Kraftübertragung verwirklicht. Sie hat viele einzigartigen Vorteile und Eigenschaften, die mit der traditionellen mechanischen Verbindungsmethode von General verglichen werden
Störung ohne Bond- und Bond
Übertragungsausstattung Co., Ltd. (Kupplungs-Fabrik Changzhous TIANNIU Changzhous TIANNIU) ist ein Berufs Weisenkupplungs-Lagerlieferant, die Grundstoffe ist elektromagnetische Mikrokupplung, die Drehmomentbegrenzerkoppelung und schiebt Wellenkupplung, flexible Propellerwellenkupplung, Feststellvorrichtung und Wellenkupplungen, etc.
Wir sind in der Überholkupplung gewesen, die und der Kupplung eine den WeisenLagerschalenhersteller für mehr als 10years trägt und bestanden auf dem Geschäftsgrundsatz von den Produkten weiter, die zu den Anforderungen von den Kunden hergestellt werden. Wir halten durch das Hören auf unsere Kunden, das Anwenden der Innovation und das Errichten mit Kunstfertigkeit, um ganzen Bedarf zu erfüllen ihren instand
Produkt-Parameter
|
基 本 尺 寸 grundlegende Maße |
内六角螺钉 internes Hexagon ging Bolzen voran |
额 定 负 荷 Bewertete Last |
MA
(N·m) |
PF (N/mm2) |
G
(Kilogramm) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 Größen |
数 量 Menge |
Ft (kN) | Mt (kN·m) | |||
| Millimeter | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1,56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34,4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1,55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7,0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7,4 9,0 |
83 |
153 165 |
2,89 3,04 |
| 90 | 130 | 137 | 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13,3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14,7 18,4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25,1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7,73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47,0 | 217 | 8,21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54,3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10,14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66,0 | 212 | 10,66 | ||||||
