Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO9001-2005
Modellnummer: Handhabung am Boden 50*38
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlung
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
Handhabung- am Bodenreihe |
Struktur: |
Oldham-Wellenkupplung |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
Handhabung- am Bodenreihe |
Struktur: |
Oldham-Wellenkupplung |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |

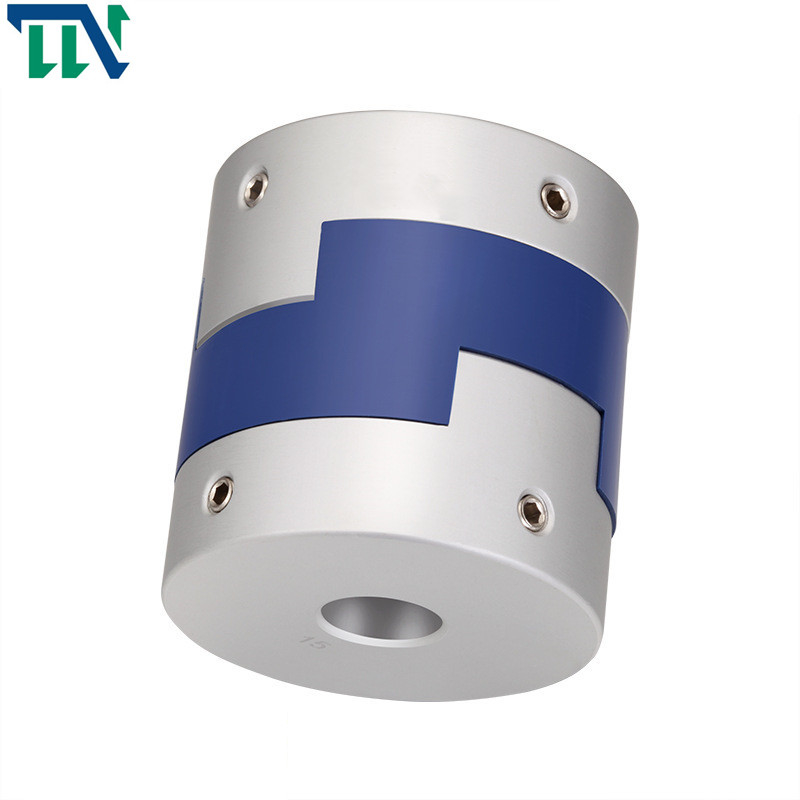

Art Wellenkupplung Handhabung am Boden 20*25 M3 Oldham für Mechanismus-Verbindung
Produkt-Parameter
Produktions-Datenblatt
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | LP | F | M | Spannerdrehmoment (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Hochfeste Aluminiumlegierung | P A 6 6 | Anodisierungsbehandlung | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
Produkt-Einführung
Funktionsprinzip der Querschieberkoppelung: die zwei Wellen werden ausgerichtet, indem man Löcher und Bolzen erweitert, und das Drehmoment wird durch die Kompression und die Schere der Bolzenstange übertragen; Die Schulter auf einer Anschlusshälfte ist mit der Nut auf der anderen Anschlusshälfte ausgerichtet. Die Bolzen, welche die zwei Hälftekoppelungen anschließen, können gewöhnliche Bolzen des Grades und des B sein, und das Drehmoment wird bis zum dem Reibungsmoment der gemeinsamen Oberfläche der zwei Hälftekoppelungen übertragen. Im Allgemeinen wird Stahl 45 benutzt. Nach Oberflächenwärmebehandlung wird seine Härte bis zu einem gewissen Grad verbessert. Jedoch benutzen einige Hersteller Stahl Q275 separat, also wird Wärmebehandlung nicht angefordert.
Oldham-Art Wellenkupplung sind entworfen, um die Welle gleichmäßig festzuklemmen und größeres Zurückhalten als örtlich festgelegte Schraubenkoppelungen ohne Beschädigungswelle zur Verfügung zu stellen. Ziehen Sie dann die Feststellschrauben fest, um zu sichern. Diese sind Oldham-Koppelungen
Zuerst ist seine Form hell und bequem zu installieren, die Zeit für die Verarbeitung und die Produktion von Unternehmen spart. Zweitens ist sie beständig, Korrosion zu ölen und kann elektrisch sein - isoliert. Verschiedene Schieberelastomere sind verfügbar. Das Schieben zwischen den Wellenärmel und das Zwischenstück kann großen Radialstrahl und Winkelabweichungen erlauben. Der spezielle Stoßentwurf in der Mitte kann eine Unterstützungsrolle spielen und großen Winkelabweichungen ohne Biegemoment erlauben, um die axiale Last herabzusetzen.
Zweitens hat es die Vorteile der einfachen Struktur, der breiten Größenstrecke, des kleinen Trägheitsmoments, des bequemen Gebrauches und der bequemen Sichtprüfung. SuperölKorrosionsbeständigkeit und elektrische Isolierung setzen die axiale Last herab, die durch Abweichung verursacht wird. Das Schieben zwischen den Wellenärmel und die Mitte kann großen Radialstrahl und Winkelabweichung erlauben.
