Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GHC 45*46
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlung
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
GHC-Reihe |
Struktur: |
Oldham, das Art festklemmt |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
GHC-Reihe |
Struktur: |
Oldham, das Art festklemmt |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |

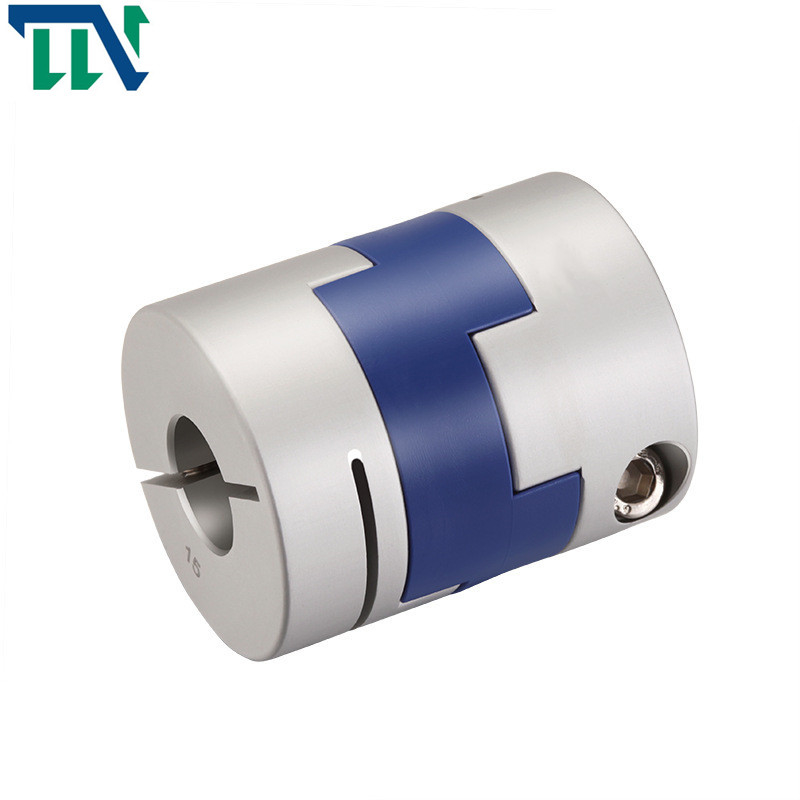

Festklemmende Wellen-Querschieber-Koppelung GHC 45X46 für Industrie-Verbindung
Vorteile
1. Die Mitte der Koppelung wird mit einem Querblock angeschlossen
2. Erlauben Sie großen Radialstrahl und Winkelabweichungen
3. Nullrückprall
4. Drehmomentstarke Starrheit und Empfindlichkeit
5. Einfache Struktur, Antiölkorrosion und Punkt-obenisolierung
Treten Sie mit uns bitte zu mehr Information in Verbindung!
Produkt-Parameter
Fertigungszeichnung
Produktions-Datenblatt
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | LP | F | M | Spannerdrehmoment (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Hochfeste Aluminiumlegierung | P A 6 6 | Anodisierungsbehandlung | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
