Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GHC 32*45
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlung
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
GHC-Reihe |
Struktur: |
Oldham, das Art festklemmt |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
GHC-Reihe |
Struktur: |
Oldham, das Art festklemmt |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |

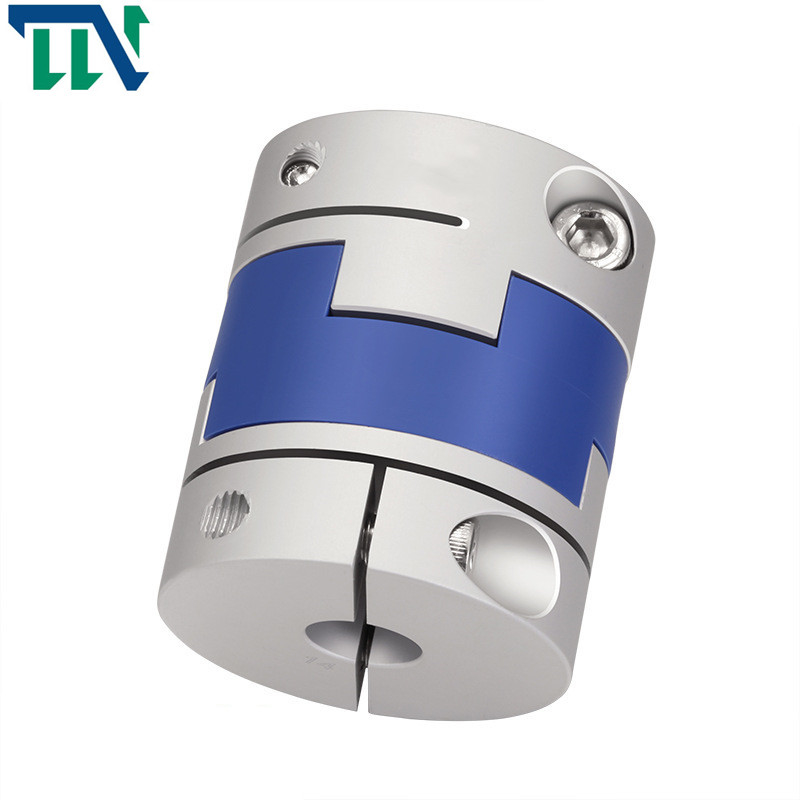

Flexible Oldham festklemmende Wellen-Querschieber-Koppelung GHC 32X45 für Mechanismus
Produkt-Parameter
Fertigungszeichnung
Produktions-Datenblatt
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | LP | F | M | Spannerdrehmoment (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Hochfeste Aluminiumlegierung | P A 6 6 | Anodisierungsbehandlung | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Produkt-Einführung
Die Oldham-Art Wellenkupplung sind entworfen, um die Welle gleichmäßig festzuklemmen und größeres Zurückhalten als örtlich festgelegte Schraubenkoppelungen ohne Beschädigungswelle zur Verfügung zu stellen. Ziehen Sie dann die Feststellschrauben fest, um zu sichern. Diese sind Oldham-Koppelungen. Wir sind herstellen vom Produzieren aller Arten Wellenkupplung. Kundengebundene Koppelungen sind auch annehmbar.
seine Form ist hell und bequem zu installieren, die Zeit für die Verarbeitung und die Produktion von Unternehmen spart. Zweitens ist sie beständig, Korrosion zu ölen und kann elektrisch sein - isoliert. Verschiedene Schieberelastomere sind verfügbar. Das Schieben zwischen den Wellenärmel und das Zwischenstück kann großen Radialstrahl und Winkelabweichungen erlauben. Der spezielle Stoßentwurf in der Mitte kann eine Unterstützungsrolle spielen und großen Winkelabweichungen ohne Biegemoment erlauben, um die axiale Last herabzusetzen
Funktionsprinzip der Querschieberkoppelung: die zwei Wellen werden ausgerichtet, indem man Löcher und Bolzen erweitert, und das Drehmoment wird durch die Kompression und die Schere der Bolzenstange übertragen; Die Schulter auf einer Anschlusshälfte ist mit der Nut auf der anderen Anschlusshälfte ausgerichtet. Die Bolzen, welche die zwei Hälftekoppelungen anschließen, können gewöhnliche Bolzen des Grades und des B sein, und das Drehmoment wird bis zum dem Reibungsmoment der gemeinsamen Oberfläche der zwei Hälftekoppelungen übertragen. Im Allgemeinen wird Stahl 45 benutzt. Nach Oberflächenwärmebehandlung wird seine Härte bis zu einem gewissen Grad verbessert. Jedoch benutzen einige Hersteller Stahl Q275 separat, also wird Wärmebehandlung nicht angefordert. Die zwei Koppelungen und die Zwischenplatte werden kombiniert. Obgleich es keine relative Rotation gibt, läuft die Antriebsachse mit der gleichen Geschwindigkeit wie die Antriebsachse, um die Operations-Leistungsfähigkeit sicherzustellen. Querschieberkoppelung ist für viele Gelegenheiten, wie Tachometer, Kodierer, Schraubenstange und Industriemaschinen passend
Willkommen, zum mit wir zu mehr Informationen in Verbindung zu treten!
