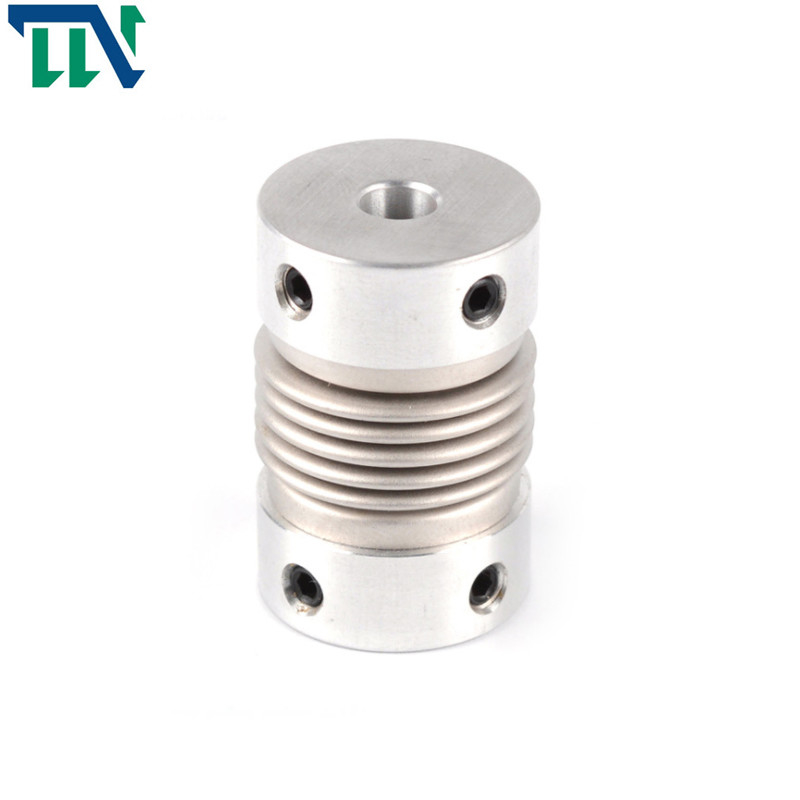

Edelstahlfederungskörperkoppelung mit dem Festklemmen von Nabe mechanische 20X32mm

Brand Name:	Tianniu
Model Number:	GR 20*32
MOQ:	1 PCS
Preis:	negotiable
Delivery Time:	3-5 Werktage
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Name:

Gebrüllwellenkupplung

Struktur:

Gebrüllwellenkupplung

Material:

Aluminiumstahl

Bohrungsgröße:

16-55mm

Garantie:

12 Monate

Elastomer materia:

PA66

Oberflächenbehandlung:

Behandlung der aufsteigenden Oxidation

Gewicht:

0.013KG

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

10000 pro Monat

Hervorheben:

Federungskörperkoppelung 20X32mm

Edelstahl brüllt die Kopplung

Gebrüllmetallkoppelung

Product Description

Aluminiumlegierung GR 20X32 brüllt Klemmschrauben-Koppelung für mechanisches

Produkteinführung

Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern.

Produkt-Parameter

Produkt-Zeichnungen

Edelstahlfederungskörperkoppelung mit dem Festklemmen von Nabe mechanische 20X32mm 0

Produkt-Maße

vorbildlicher Parameter	allgemeiner gebohrter Durchmesser d1, d2	ΦD	L	LI	L2	L3	N	F	M	Spannerdrehmoment (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

vorbildlicher Parameter	Bewertetes Drehmoment (N.M)*	zulässige Exzentrizität (Millimeter) *	zulässiger Ablenkwinkel (°) *	zulässige axiale Abweichung (Millimeter) *	Höchstgeschwindigkeit U/min	statische Dreh- Steifheit (N.M/rad)	Trägheitsmoment (Kg.M2)	Material des Wellenärmels	Oberflächenbehandlung	Gewicht (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Hochfeste Aluminiumlegierung	Anodisierungsbehandlung	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280

Produkte kennzeichnet

>Das Material ist Aluminiumlegierung, und die mittleren Bälge wird vom Edelstahl mit ausgezeichneter Korrosionsbeständigkeit gemacht
>Laser Schweißen wird zwischen Bälgen und Wellenärmel, mit der nullrotationsfreigabe benutzt, passend für Vorwärts- und Rückrotation
>Bellows Struktur kann Radial-, eckige und axiale Abweichung effektiv kompensieren
>Designed für Servobewegungsschrittmotor
>Fastening Methode der Klemmschraube
