Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GRC-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: PC 1
Preis: negotiable
Verpackung Informationen: Kartonseeversandflugzeug, das 0.08-0.17KG versendet
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Gebrüllwellenkupplung |
Struktur: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
16-55mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Anodische Oxidationsbehandlung |
Name: |
Gebrüllwellenkupplung |
Struktur: |
Gebrüllwellenkupplung |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
16-55mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Anodische Oxidationsbehandlung |

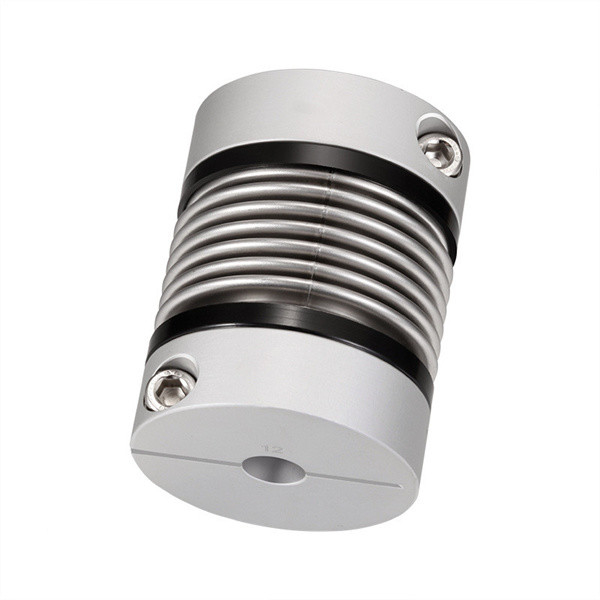

Getretener Reihen-Wellenkupplungs-Stahlkodierer der Balg-Wellenkupplungs-GRC
Produkteinführung
Balgkoppelung benutzt gewölbte dünnwandige Schweißung oder Bindung des Rohres (Bälge) direkt mit den zwei Hälftekoppelungen, um Bewegung zu übertragen. Die Koppelung hat die Vorteile der einfachen Struktur, der kleinen Gesamtausmasse, der bequemen Verarbeitung und der Installation und der hohen Getriebegenauigkeit. Sie wird hauptsächlich in der kleinen Machtpräzisionsmaschinerie und -Kontrollmechanismen verwendet, die Kompaktbauweise und hohe Getriebegenauigkeit erfordern.
Produkte kennzeichnet
> Das Material ist Aluminiumlegierung, und die mittleren Bälge wird vom Edelstahl mit ausgezeichneter Korrosionsbeständigkeit gemacht
> wird Laser-Schweißen zwischen Bälgen und Wellenärmel, mit der nullrotationsfreigabe benutzt, passend für Vorwärts- und Rückrotation
> kann Balgstruktur Radial-, eckige und axiale Abweichung effektiv kompensieren
> entworfen für Servobewegungsschrittmotor
> befestigende Methode der Feststellschraube
Fabrik Changzhous Tianniu ist ein Berufshersteller von Pflaumenkoppelungen, von festen Kupplungen, von Universalkupplungen, von Planschlittenkoppelungen, von wickelnden Koppelungen, von Balgkoppelungen, von doppelten Membrankoppelungen und von anderen Produkten. Die verarbeitende Gesellschaft hat ein komplettes und wissenschaftliches Qualitätssicherungssystem.
Produkt-Parameter
Produkt-Zeichnungen
Produkt-Maße
| Modell | Bohrung D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M | Schlüssel-Drehmoment (N·M) |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
