Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: GWTS-Reihe
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Modell: |
Klemmschraubenkoppelung GS einzelne Membran |
Material: |
Aluminiumlegierung |
Struktur: |
Membranschraubenkoppelung |
Bohrungs-Größe: |
4-38mm |
Garantie: |
12 Monate |
Äußeres Diamter: |
16-65mm |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
Klemmschraubenkoppelung GS einzelne Membran |
Material: |
Aluminiumlegierung |
Struktur: |
Membranschraubenkoppelung |
Bohrungs-Größe: |
4-38mm |
Garantie: |
12 Monate |
Äußeres Diamter: |
16-65mm |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |

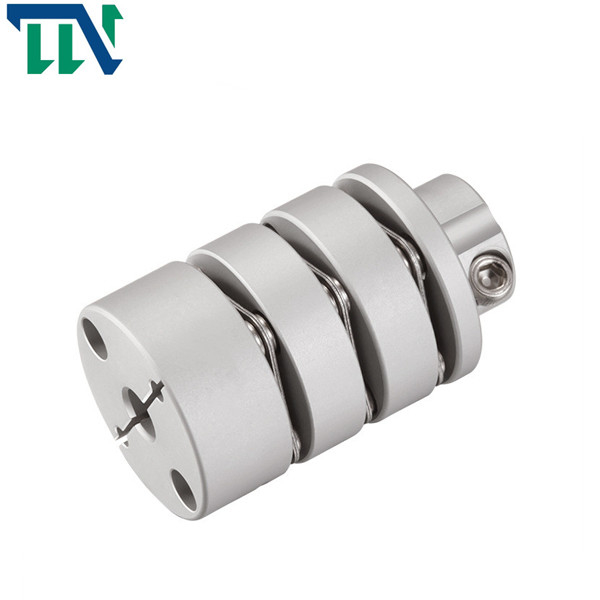

Produkte kennzeichnet
Membrankoppelung ist- für shafting Getriebe in der hohen Temperatur, hohe Geschwindigkeit passend und ätzende mittlere Arbeitsbedingungen, wie Pumpen der Wasserpumpen (besonders starkes, chemisches), Fans, Kompressoren, hydraulische Maschinerie, Erdölmaschinerie, Druckmaschinen, Textilmaschinerie, chemische Maschinerie, Minenmaschiene, metallurgische Maschinerie, Luftfahrt (Hubschrauber), Marinehochgeschwindigkeitsenergiekraftübertragungssystem, Dampfturbine, mechanisches Kraftübertragungssystem der Kolbenenergie, Raupenfahrzeuge und Generator stellen Hochgeschwindigkeits-, starkes mechanisches Kraftübertragungssystem, durch die dynamische Balance ein, die später auf die Übertragung mit hohe Geschwindigkeit zugetroffen wird, die shafting ist, ist geworden üblichern.
Verglichen mit der Bogenzahnkupplung, hat die Membrankoppelung keinen Verwandten, der schiebt, benötigt nicht Schmierung, Dichtung, keine Geräusche, im Allgemeinen benötigt nicht Wartung, ist einfach herzustellen und kann die Bogenzahnkupplung teilweise ersetzen. Membrankoppelungen sind in den Industrieländern in der Welt weitverbreitet gewesen-. In meinem Land sind Maschinerieindustriestandards zu den neuen Industriestandards formuliert worden und verbessert worden: Koppelungs-Verhältnis JB/T 9147-1999 (ZB/T J19022-90 ersetzend) zwischen Drehmomenten.
>Drehmomentstarke Starrheit, kann die Rotation der Welle genau steuern, kann Hochpräzisionssteuerung durchführen
>The Verlängerungsentwurf kann die Radialstrahl-, eckige und axialeabweichung effektiv kompensieren
>Designed für Servo und Schrittmotor
>No Abstand zwischen der Welle und der Ärmelverbindung, General für positive und negative Rotation
>Low Trägheit, passend für Hochgeschwindigkeitsoperation
>The Membran wird vom Federstahl mit ausgezeichneter Ermüdungsfestigkeit gemacht
>Fastening Methode der Feststellschraube
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1 | allgemeiner gebohrter Durchmesser d2 | ΦD | ΦN | L | LF1 | WENN | S | LP | d3 | M | Spannerdrehmoment (N.M) |
||
| am kleinsten | Maximum | am kleinsten | Maximum | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 55,9 | 12,15 | 14,25 | 3,5 | 9,5 | Φ16 | M3 | 1,5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65,9 | 15,15 | 14,9 | 4,5 | 11,15 | Φ19 | M4 | 2,5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29,6 | 65,9 | 15,15 | 14,9 | 4,5 | 11,15 | Φ22.5 | M4 | 2,5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83,1 | 19,9 | 19,75 | 5,5 | 13,45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97,6 | 24 | 23,35 | 6,3 | 15,65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128,1 | 30,15 | 30 | 8 | 21,95 | Φ45 | M8 | 20 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GWTS-34x55.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Hochfeste Aluminiumlegierung | S U S 3 0 Federstahl 4 | Anodisierungsbehandlung | 78 |
| GWTS-39x65.9 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 1200 |
