Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO 9001
Modellnummer: GN 16*16 GN 16*24
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Steife Wellenkupplung |
Modell: |
GN-Reihe |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
16mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
6G-10G |
Name: |
Steife Wellenkupplung |
Modell: |
GN-Reihe |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
16mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Gewicht: |
6G-10G |

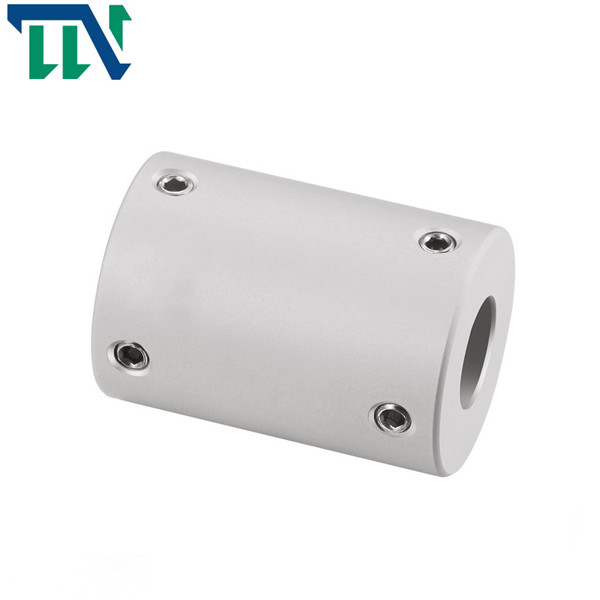

Steifes flexibles Wellenkupplung setcrew Aluminiumlegierung metrisch
Produkte kennzeichnet
Feste Kupplung ist eine Art Dreh- feste Kupplung, die keine Rotationsfreigabe selbst wenn Lagerbelastung hat. Selbst wenn es eine Last gibt, die durch Abweichung verursacht wird, überträgt die feste Kupplung noch Drehmoment steif.
Die Bolzen auf dem Flansch der festen Kupplung können alle Bolzen für die Erweiterung von Löchern sein, oder Hälfte von ihnen sind Bolzen für die Erweiterung von Löchern, und die andere Hälfte sind gewöhnliche Bolzen, entsprechend der Größe des Getriebedrehmoments.
>Integrierte Struktur, der Gesamtgebrauch von hochfesten Aluminiumlegierungsmaterialien
>High Drehmoment, hohe Starrheit
>The steife Art im Allgemeinen erlaubt nicht Exzentrizität, also muss sie völlig justiertes gebräuchliches sein
>Fastening Methode der Klemmschraubenschraube
Fabrik Changzhous Tianniu ist ein Berufshersteller von Pflaumenkoppelungen, von festen Kupplungen, von Universalkupplungen, von Planschlittenkoppelungen, von wickelnden Koppelungen, von Balgkoppelungen, von doppelten Membrankoppelungen und von anderen Produkten. Die verarbeitende Gesellschaft hat ein komplettes und wissenschaftliches Qualitätssicherungssystem.
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | F | M | Spannerdrehmoment (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
