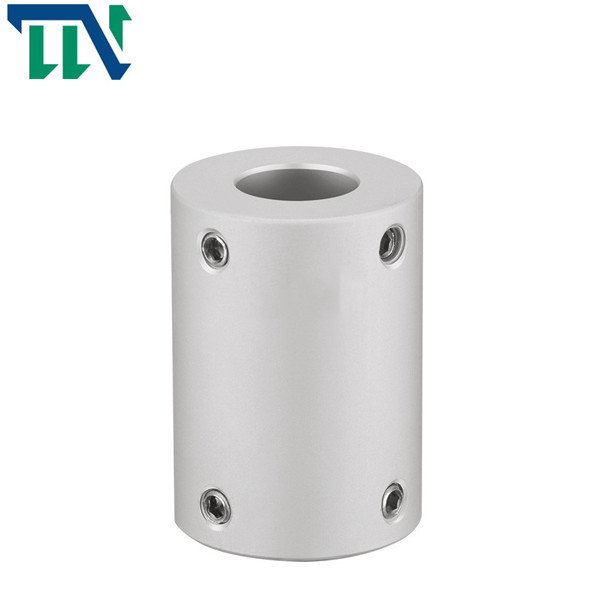

Servobewegungsvollwelle, die steife Schalenkupplung 32X32mm verbindet

Brand Name:	Tianniu
Model Number:	GN 3232 GN 3241
MOQ:	2 PCS
Preis:	negotiable
Delivery Time:	3-5 Werktage
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Name:

Steife Wellenkupplung

Modell:

GN-Reihe

Material:

Aluminiumstahl

Bohrungs-Größe:

32mm

Garantie:

12 Monate

Elastomer materia:

PA66

Oberflächenbehandlung:

Behandlung der aufsteigenden Oxidation

Gewicht:

60-70g

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

10000 pro Monat

Hervorheben:

Servobewegungsvollwelle-Koppelung

Product Description

Steife Wellenkupplungs-Aluminiumlegierung GN 32X32 41 steife metrisch für Servomotor

Produkt-Parameter

Servobewegungsvollwelle, die steife Schalenkupplung 32X32mm verbindet 0

vorbildlicher Parameter	allgemeiner gebohrter Durchmesser d1, d2	ΦD	L	F	M	Spannerdrehmoment (N.M)
GN-16X16	3,4,5,6,6.35, 7,8	16	16	5	M3	0,7
GN-16x24	4,5,6,6.35, 7,8	16	24	6	M3	0,7
GN-20x20	4,5,6,6.35, 7,8,9,9.525, 10	20	20	5	M3	0,7
GN-20x30	4,5,6,6.35, 7,8,9,9.525, 10	20	30	7	M4	1,7
GN-25x25	5,6,6.35, 7,8,9,9.525, 10,12	25	25	8	M4	1,7
GN-25x36	5,6,6.35, 7,8,9,9.525, 10,12	25	36	9	M4	1,7
GN-32x32	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	32	9	M5	4
GN-32x41	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	41	10	M5	4
GN-40x44	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	44	10,5	M5	4
GN-50x55	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	55	13	M6	7
GN-50x66	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	66	15	M6	7
GN-63x71	12,14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	16	M6	7

odel Parameter	Bewertetes Drehmoment (N.M)*	zulässige Exzentrizität (Millimeter) *	zulässiger Ablenkwinkel (°) *	zulässige axiale Abweichung (Millimeter) *	Höchstgeschwindigkeit U/min	Trägheitsmoment (Kg.M2)	Material des Wellenärmels	Oberflächenbehandlung	Gewicht (g)
GN-16x16	5	-	-	-	23000	4.39x10-7	Hochfeste Aluminiumlegierung	Anodisierungsbehandlung	6
GN-16x24	5	-	-	-	23000	4.39x10-7			10
GN-20x20	10	-	-	-	18000	1.25x10-6			14
GN-20x30	10	-	-	-	18000	1.25x10-6			19
GN-25x25	12	-	-	-	14000	3.8x10-7			25
GN-25x36	12	-	.	-	14000	3.8xl0-7			38
GN-32x32	15	-	-	-	11000	1.15x10-7			60
GN-32x41	15	-	-	-	11000	1.15xl0-7			70
GN-40x44	19	-	-	-	4000	1.45x10-7			118
GN-50x55	45	-	-		4000	2x10-7			235
GN-50x66	45	-	-	-	4000	2x10-7			300
GN-63x71	115	-	-	-	3800	1.8x10-7			400
