Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: G 28.5*38
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 PCS
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Steife Wellenkupplung |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
28,5 Millimeter |
Garantie: |
48g |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Name: |
Steife Wellenkupplung |
Material: |
Aluminiumstahl |
Bohrungs-Größe: |
28,5 Millimeter |
Garantie: |
48g |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |

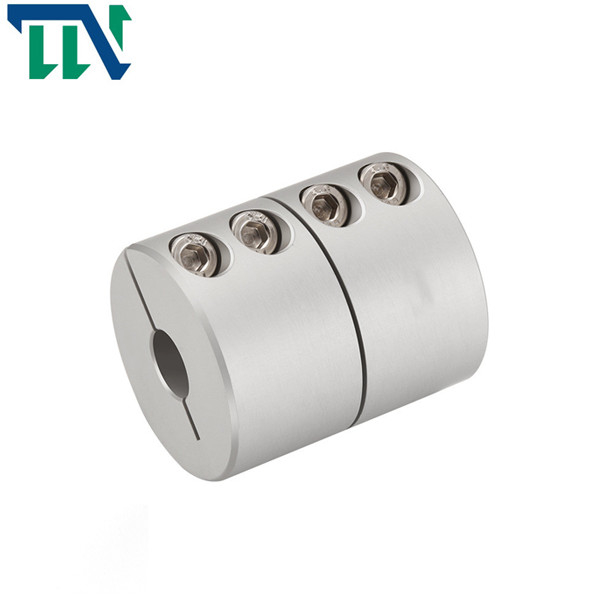

Steife festklemmende Aluminiumlegierungs-Wellenkupplung GNC 28.5X 38 für Maschine
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | F | M | Spannerdrehmoment (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
Produkte kennzeichnet
Die Scheibenkupplung ist eine feste Kupplung, die, zwei Halbkoppelungen mit Flanschen an die zwei Wellen mit gewöhnlichen flachen Schlüsseln anzuschließen ist, und Bolzen dann zu benutzen, um die zwei Halbkoppelungen in eine anzuschließen, um Bewegung zu übertragen. und Drehmoment. Diese Art der Koppelung hat zwei strukturelle hauptsächlichformen: 1. bauend auf das eingehängte Loch, um Bolzen zu benutzen, um die Ausrichtung der zwei Wellen zu erzielen und bauend auf die Bolzenstange, um Verdrängung zu widerstehen und scherend, um Drehmoment zu übertragen; 2. ist das Bauen auf eine Halbkoppelung auf der Schulter mit der Nut auf der anderen Anschlusshälfte ausgerichtet. Die Bolzen, welche die zwei Halbkoppelungen anschließen, können gewöhnliche Bolzen von Grad B und B benutzen, und das Drehmoment wird durch das Reibungsdrehmoment der gemeinsamen Oberflächen der zwei Halbkoppelungen übertragen.
Feste Kupplungen werden in Scheibenkupplungen, Radialschlüsselscheibenkupplungen unterteilt, klemmen Ärmelkoppelungen Oberteilkoppelung und parallele WellenkupplungsScheibenkupplung fest: Gebrauchsbolzen, zum der Flansche der zwei Hälftekoppelungen anzuschließen, um die Koppelung der zwei Wellen zu verwirklichen. Radialschlüsselscheibenkupplung: Gebrauchsradialschlüssel und gewöhnliche Bolzen, zum der zwei Hälftekoppelungen anzuschließen. Ärmelkoppelung: benutzen Sie allgemeine Ärmel, um die zwei Wellen auf gewisse Weise anzuschließen. Klammernoberteilkoppelung: benutzen Sie zwei Klammernoberteile, die entlang die Achse geteilt werden, um auf gewisse Weise festzuklemmen, um die Koppelung der parallelen Wellenkupplung mit zwei Wellen zu verwirklichen: eine Koppelung, in der zwei parallele Wellen angeschlossen werden, indem man die Zwischenplatte durch die Stiftwelle verwendet
>Integrierte Struktur, der Gesamtgebrauch von hochfesten Aluminiumlegierungsmaterialien
>High Drehmoment, hohe Starrheit
>The steife Art im Allgemeinen erlaubt nicht Exzentrizität, also muss sie völlig justiertes gebräuchliches sein
>Fastening Methode der Klemmschraubenschraube
Fabrik Changzhous Tianniu ist ein Berufshersteller von Pflaumenkoppelungen, von festen Kupplungen, von Universalkupplungen, von Planschlittenkoppelungen, von wickelnden Koppelungen, von Balgkoppelungen, von doppelten Membrankoppelungen und von anderen Produkten. Die verarbeitende Gesellschaft hat ein komplettes und wissenschaftliches Qualitätssicherungssystem.
