Modell: |

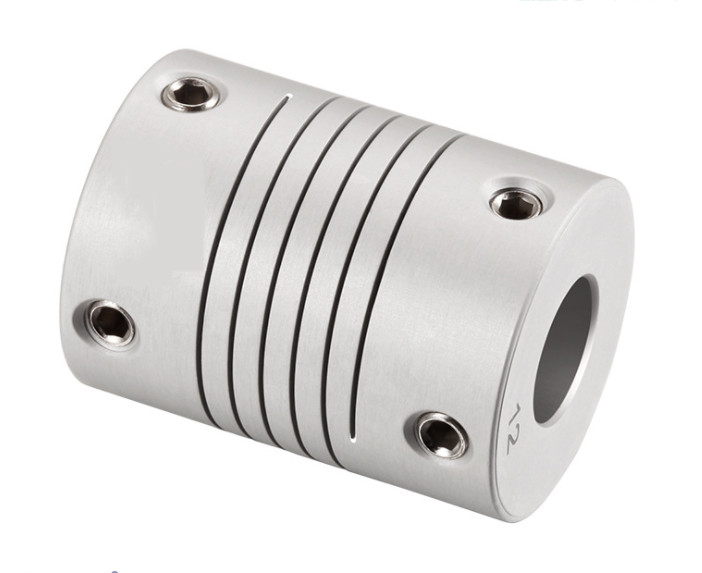

GR.-Einschraubgewindeklemmschraubenkoppelungs-Wicklungskoppelung |
Material: |
Aluminiumlegierung |
Bohrungs-Größe: |
12-50mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Modell: |
GR.-Einschraubgewindeklemmschraubenkoppelungs-Wicklungskoppelung |
Material: |
Aluminiumlegierung |
Bohrungs-Größe: |
12-50mm |
Garantie: |
12 Monate |
Elastomer materia: |
PA66 |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Produkte kennzeichnet
Wellenkupplungen werden in die folgenden allgemeinsten Kategorien entsprechend Art unterteilt:
Metallmembrankoppelung: passend für Servomotoren, Kodierer, Planetengetriebe, Kugelumlaufspindeln, Kompressoren, Mischer, Papiermaschinerie, Roboter und andere mechanische Ausrüstung. Pflaume-förmige Koppelung: passend für Kodierer, Servosysteme, Bewegungsspindel-Antriebe, Verpackenmaschinerie, Werkzeugmaschinen-Antriebe, Pumpen und andere Maschinerie. Balgkoppelung: passend für Kodierer, werkzeugmaschinen, Navigationsanlagen, Kugelumlaufspindeln, Index-Bewegung Disketten, Planetengetriebereduzierer. Frühlingskoppelung: passend für Drehgeber, Schrittmotoren, Schraubenstangen, parallele Koppelung etc.: passend für Verbindung von Schrittmotoren, von Kodierern, von Schraubenstangen, von etc.-Planschlittenkoppelung: passend für Tachometer, Kodierer, Schraube, Werkzeugmaschine und andere Maschinerie. Universalkupplung, feste Kupplung.
>Integrierte Struktur, der Gesamtgebrauch von hochfesten Aluminiumlegierungsmaterialien
>Elastische Aktion kompensiert Radial-, eckige und axiale Abweichung
>Frühlingsentwurf, mit Puffereffekt
>Spezieller Entwurf für Kodierer, Mikromotor
>Befestigende Methode der Klemmschraube
Produkt-Parameter
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | L1 | L2 | F | M | Spannerdrehmoment (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18,5 | 1,8 | 0,4 | 3,5 | M3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6.35, 7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6.35, 7 | 15,5 | 23 | 2 | 0,4 | 3,6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35, 7,8 | 17,5 | 23 | 2 | 0,4 | 3,6 | M4 | 1,7 |
| GM-17.5x23 | 4,5,6,6.35, 7,8,10 | 19,1 | 19,1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19.5x24.5 | 6,6.35, 7,8,9,9.525, 10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-25.4x25.4 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25,4 | 25,4 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-28.6x28.6 | 8,9,9.525, 10,11,12,12.7, 14 | 28,6 | 28,6 | 2,75 | 0,4 | 4,2 | M4 | 1,7 |
| GM-32x32 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5,5 | M4 | 1,7 |
| GM-32x41 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38.7x38.1 | 8,10,11,12,12.7, 14,15,16,17,18,19,20,22 | 38,1 | 38,1 | 3 | 0,4 | 5,2 | M5 | 4 |
| GM-42x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3,5 | 0,4 | 8,5 | M6 | 7 |
| GM-50x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3,5 | 0,5 | 8,5 | M6 | 7 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Oberflächenbehandlung | Gewicht (g) |
| GM-12xl8.5 | 0,3 | 0,15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Hochfeste Aluminiumlegierung | Anodisierungsbehandlung | 4 |
| GM-15.5x21 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7,7 | ||
| GM-15.5x23 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9,3 | ||
| GM-17.5x23 | 0,6 | 0,15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11,6 | ||
| GM-19.5x24.5 | 1 | 0,15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0,15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0,15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6,5 | 0,15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
