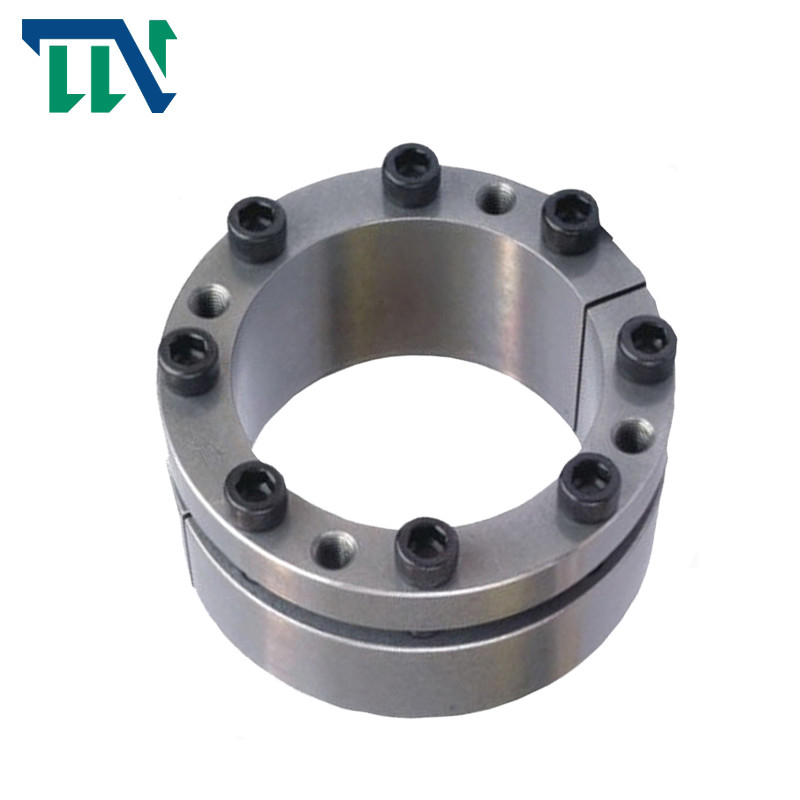

Feststellvorrichtung der Wellen-Z3 Keyless für Nahrungsmittelleichtindustrie

Keyless Schraubensicherung der Feststellvorrichtungs-Z3 für Nahrungsmittelleichtindustrie

Produkte kennzeichnet

Feststellvorrichtung ist eine Art keyless Verbindungsgerät. Sein Prinzip und Zweck ist, eine enorme Spannkraft zwischen dem Innenring und der Welle und zwischen dem Außenring und der Nabe durch die Aktion von hochfesten Zugbolzen zu erzeugen, um die keyless Verbindung zwischen den Teilen und der Welle zu verwirklichen. Wenn man die Last trägt, werden das Drehmoment, die axiale Kraft oder die kombinierte Last der zwei durch den Kombinationsdruck der Feststellvorrichtung mit den Teilen und die Wellen und die angeschlossene Reibung übertragen. Feststellvorrichtungsverbindung hat die folgenden Vorteile: hohe zentrierende Genauigkeit; Bequeme Installation/Anpassung/Zerlegung; Hochfeste, stabile und zuverlässige Verbindung; Im Falle der Überlastung kann sie die Ausrüstung vor dem Schaden schützen, besonders passend für das Übertragen der schweren Last. Weitverbreitet auf Schwermaschinen, WindStromerzeugung, Verpackenmaschinerie, Druckmaschinen, werkzeugmaschinen, Automatisierungsausrüstung und anderen Gebieten. Zum Beispiel: Riemenscheibe, Kettenrad, Gang, abgeschrägter Flaschenzug, Antreiber, synchrone Riemenscheibe, Propeller, großer und kleiner Fan, Gebläse oder Direktanschluss mit Welle und Nabe und andere Getriebeverbindungen. Verwendung: wenn die Nabe mit der Welle angeschlossen werden muss, ziehen Sie die Bolzen fest, um das Produkt axial sich bewegen und Radialkraft und Reibung erzeugen zu lassen, um die Bedingungen des Drehmoments zu erfüllen. Vom Verbindungsprozeß kann es gesehen werden, dass die Störungsverbindung sehr genaue Berechnung, genaues der Heizungstemperatur verarbeiten und strenge Steuerung im Voraus benötigt. Zu kleine Störung ist einfach, unzuverlässige Verbindung zu verursachen, und zu große Störung ist einfach, Plastikdeformation der hohen Präzisionsbearbeitung Verbindungsfaches der gemeinsamen Oberfläche zu verursachen, bevor Versammlung viele Herstellungskosten erhöht; Die strengen Anforderungen an Temperatur während der Versammlungszunahme der Input der zusätzlichen Ausrüstung; Außerdem einmal muss ein verbundenes Teil ersetzt werden, seine Zerlegung ist sehr unangenehm. Die allgemein verwendete Methode ist, die Teile, die ersetzt werden müssen, das einfach, die ist Teile zu schädigen, die nicht brauchen ersetzt zu werden, mit dem Ergebnis der größeren Verluste vollständig zu zerstören. Unter Verwendung kann Feststellvorrichtungsverbindung diese Probleme vollständig vermeiden. Bei der Verbindung, nur der Drehmomentschlüssel erforderlich ist, die hochfesten Bolzen quantitativ festzuziehen, um den Bedarf des Übertragens des entsprechenden Drehmoments zu erfüllen; Wenn die Teile, die auseinandergebaut werden Bolzen gerade zu lösen. Außerdem wird die maschinelle Bearbeitung der Keilnute auf der Welle und der Nabe vermieden, und die Stärke der Welle und der Nabe wird erhöht. Ein anderer wichtiger Vorteil der Feststellvorrichtung ist, dass er eine schützende Rolle im Falle der Überlastung spielen kann. Vom Entwicklungstest der Feststellvorrichtung, kann es gesehen werden, dass, wenn die Last 37% des Nennwerts übersteigt, es das Verbindungsstück gleitet und schützt.

Produkt-Parameter
