Feststellvorrichtungs-Element-Klemmbefestigung der Wellen-Z4 Keyless

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: Tianniu

Zertifizierung: ISO-9001

Modellnummer: Z4

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 2

Preis: negotiable

Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug

Lieferzeit: Tage 5-7working

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 1000 pro Monat

Beste Preis erhalten
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

Wellen der Feststellvorrichtungs-Z4

,

Wellen-Feststellvorrichtung Z4

,

Feststellvorrichtungs-Elemente der Wellen-Z4

Modellnummer:
Feststellvorrichtung Z4
Material:
Stahl
Gewicht:
3,3-49 kg
Außendurchmesser:
120-390
Stärke (Millimeter):
62-136
Bohrungs-Größe:
70-300
Drehmoment (kNm:
6.85-245
Modellnummer:
Feststellvorrichtung Z4
Material:
Stahl
Gewicht:
3,3-49 kg
Außendurchmesser:
120-390
Stärke (Millimeter):
62-136
Bohrungs-Größe:
70-300
Drehmoment (kNm:
6.85-245
Beschreibung

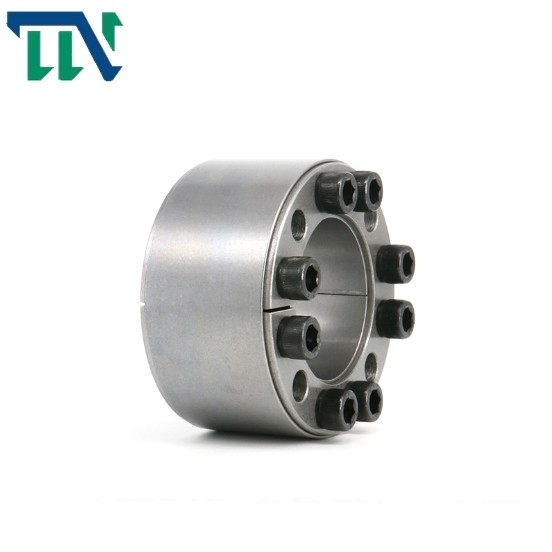

Feststellvorrichtungs-Element-Klemmbefestigung der Wellen-Z4 Keyless

Keyless Schraubensicherung Z4, die Element-Klemmbefestigung zuschließt



Produkte kennzeichnet



Feststellvorrichtung ist eine moderne mechanische Basis, die in der Welt weitverbreitet ist

für mechanische Koppelung unter verschiedenen Lasten. Die Vereinigten Staaten, Deutschland, Japan

und Länder mit entwickelten Industrien setzten zuerst diese neue Technologie herein ein

Hochleistungsmaschinerie. Sie ist auf viele andere Maschinerieindustrien verlängert worden.

Feststellvorrichtung begann international in den frühen siebziger Jahren. China entwickelte

Produkt in den früher 80er-Jahren und erstens förderte und wendete es in den verschiedenen Schwermaschinen an.

In der Vergangenheit hat sechs Jahre, China die allgemeine Feststellvorrichtung formuliert

Standard GB5867-86. Unsere Firma Tianniu begann die umfassende Forschung und

Entwicklung von verschiedenen Expansionsärmeln dieses Standards im Jahre 1987. Nach fast 20

Jahre von Praxis, haben wir die Entwicklung aller Arten Expansion abgeschlossen

Ärmel in diesem Standard. Und gefördert zum Gewebe, verpackend, Nahrung, Leichtindustrie,

Metallurgie, Papierherstellung, Drucken, Werkzeugmaschinen, Mitten der maschinellen Bearbeitung, Schmiedenmaschine

Werkzeuge und metallurgische Maschinerie- und allgemeinemaschinerie und andere Maschinerie,

nahm einen guten Ruf und förderte die Maschinerieindustrieprodukte. Fähigkeit verbessert.

Und nichtstandardisierte kann Feststellvorrichtung entsprechend speziellen Nutzerbedarfen entwickeln







Produkt-Parameter







grundlegende Maße



 internes Hexagon vorangegangener Bolzen





Bewertete Last





PF (N/mm2)







MA



(N·m)





G



(Kilogramm)

d D L L L1





Größen





Menge



F1 (kN)



Mt (kN·m)

Millimeter
70 120 56 62 74 M12×55 8 197 6,85 201 145 3,3
80 130 56 62 74 M12×55 12 291 11,65 263 145 3,7
90 140 56 62 74 M12×55 12 29 13,00 234 145 4,0
100 160 74 80 94 M14×70 15 389 19,70 213 230 7,2
110 170 74 80 94 M14×70 15 483 22,60 242 230 7,7
120 180         15 482 28,90 222 230 8,3
125 185         15 480 30,00 212 230 8,5
130 190 74 80 94 M14×70 15 480 31,20 205 230 8,8
140 200         18 574 40,20 227 230 9,3
150 210         18 572 42,90 212 230 10,0
160 230         18 800 64,00 227 355 14,9
170 240         18 795 67,80 214 355 15,7
180 250 88 94 110 M16×80 21 923 83,00 235 355 16,4
190 260         21 921 88,00 223 355 17,2
200 270         24 1050 105,00 242 355 18,8
210 290         20 1118 117,30 197 485 23,0
220 300         21 1120 123,00 189 485 27,7
240 320 110 116 134 M18×100 24 1280 153,00 198 485 29,8
250 330         27 1282 160,20 205 485 31,0
260 340         27 1430 186,00 205 485 32,0

280

300

370

390



130



136



156



M20×120



24

1650

1650

230,00

245,00

192

179

690

690

46,0

49,0



Feststellvorrichtungs-Element-Klemmbefestigung der Wellen-Z4 Keyless 0
