Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z5 |
Material: |
Stahl |
Gewicht: |
4.1-170Kg |
Außendurchmesser: |
120-390 |
Stärke (Millimeter): |
62-136 |
Bohrungs-Größe: |
100-600 |
Drehmoment (kNm: |
145-1600 |
Modellnummer: |
Feststellvorrichtung Z5 |
Material: |
Stahl |
Gewicht: |
4.1-170Kg |
Außendurchmesser: |
120-390 |
Stärke (Millimeter): |
62-136 |
Bohrungs-Größe: |
100-600 |
Drehmoment (kNm: |
145-1600 |

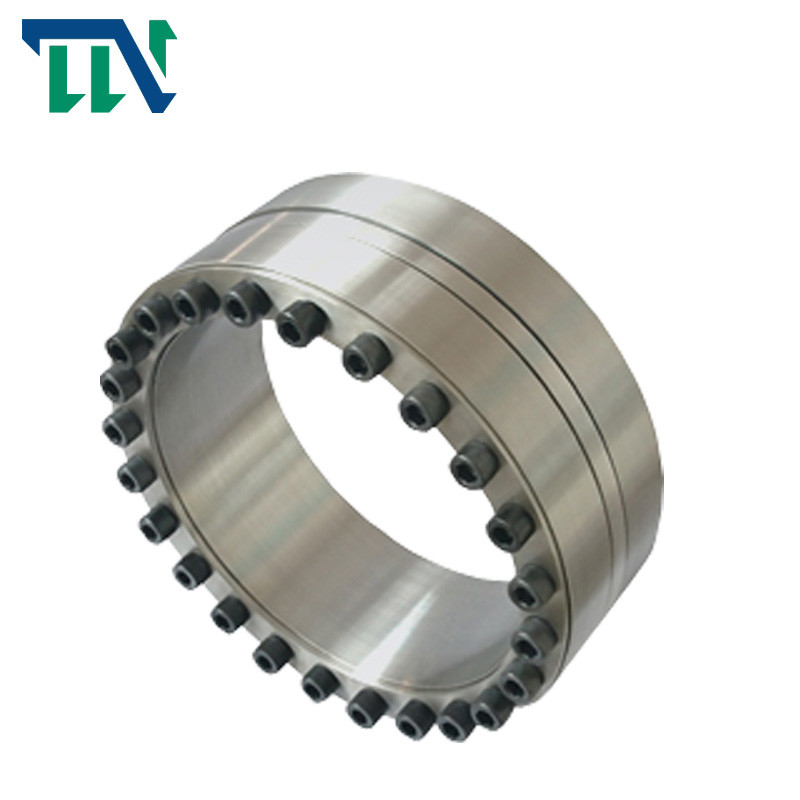

Keyless Energie-Schraubensicherung der Feststellvorrichtungs-Z5
Produkte kennzeichnet
Das Vorwählen der Feststellvorrichtung sollte die folgenden Bedingungen erfüllen:
Drehmoment A. Transmission: M.Ü.-≥ M
Axiale Kraft B. Bearing: ft ≥ FX
Kraft C. Transmission: ft ≥ f2x + (MD/2x10-3) 2
Radialkraft D. Bearing: Pint-≥ Franc/d1x103, wo:
Übertragen zu werden m-¯ Drehmoment, kn · m;
Getragen zu werden FX-¯ axiale Kraft, kn;
FT getragen zu werden ¯ Radialkraft, kn;
Bewertetes Drehmoment von M.Ü.-¯ Feststellvorrichtung, kn · m;
Bewertete axiale Kraft von FT-¯ Feststellvorrichtung; KN;
d. |innere Durchmesser- und Innenringbreite der Feststellvorrichtung, Millimeter;
Druck auf der gemeinsamen Oberfläche zwischen Pint-¯ Feststellvorrichtung und Welle, N/mm2
Schutzanweisungen
1. Nach Installation beschichten Sie die herausgestellte Stirnfläche der Feststellvorrichtung und des Bolzenkopfes mit Antirostölfleck. Für die Maschinen, die im Freien oder mit schlechtem Arbeitsbereich funktionieren, wird die herausgestellte Stirnfläche der Expansionsverbindungsmuffe mit Antirostöl regelmäßig beschichtet.
2. Für die Feststellvorrichtung, die im ätzenden Medium arbeiten muss, wird spezieller Schutz (wie Addieren der Abdeckung) angenommen, um die Feststellvorrichtung am Verrosten zu verhindern.
Sicherheitsanweisungen und Wiederverwendung
1. Wenn dieses Produkt auf anhebender Maschinerie benutzt wird oder auf Maschinerie geladen, sollten Sicherheitsvorrichtungen eingestellt werden, um Sicherheit sicherzustellen.
2. Es ist absolut verboten, um die Bolzen unter Last zu lösen.
Während der Wiederverwendung kann die Feststellvorrichtung verwendet werden, erst nachdem es bestätigt wird, dass es keinen Schmutz, Korrosion und Schaden gibt. Der Grad ist 12,9
Produkt-Parameter
grundlegende Maße |
internes Hexagon vorangegangener Bolzen |
Bewertete Last |
PF (N/mm2) |
MA
(N·m) |
G
(Kilogramm) |
||||||
d | D | L | L | L1 |
Größen |
Menge |
F1 (kN) |
Mt (kN·m) |
|||
Millimeter | |||||||||||
100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14,4 | 192 | 145 | 4,1 |
110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15,8 | 175 | 145 | 4,4 |
120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20,8 | 192 | 145 | 4,8 |
130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28,1 | 193 | 145 | 6,5 |
140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36,3 | 214 | 145 | 7,0 |
150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39,0 | 200 | 145 | 7,4 |
160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48,5 | 219 | 145 | 7,8 |
170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60,6 | 215 | 230 | 10,0 |
180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64,1 | 203 | 230 | 10,6 |
190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75,2 | 178 | 230 | 14,3 |
200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95,0 | 203 | 230 | 15,0 |
210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102,0 | 187 | 355 | 17,5 |
220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109,0 | 183 | 355 | 19,8 |
240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158,0 | 222 | 355 | 21,4 |
250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167,5 | 215 | 355 | 22,0 |
260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178,0 | 215 | 355 | 23,0 |
280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222,5 | 188 | 485 | 35,2 |
300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248,0 | 183 | 485 | 37,4 |
320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344,0 | 192 | 690 | 51,3 |
340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365,0 | 181 | 690 | 54,1 |
360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480,0 | 176 | 930 | 74,4 |
380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508,0 | 166 | 930 | 79,0 |
400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535,0 | 158 | 930 | 82,8 |
420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673,0 | 181 | 930 | 86,5 |
450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832,5 | 175 | 1200 | 112,0 |
480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948,0 | 175 | 1200 | 119,0 |
500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988,0 | 168 | 1200 | 123,0 |
530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145,0 | 157 | 1600 | 151,0 |
560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210,0 | 148 | 1600 | 160,0 |
600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380,0 | 147 | 1600 | 170,0 |
