Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z6
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z5 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.29-6.7KG |
Außendurchmesser: |
47-200 |
Stärke (Millimeter): |
37-77 |
Bohrungs-Größe: |
55-80 |
Drehmoment (kNm: |
145-1600 |
Modellnummer: |
Feststellvorrichtung Z5 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.29-6.7KG |
Außendurchmesser: |
47-200 |
Stärke (Millimeter): |
37-77 |
Bohrungs-Größe: |
55-80 |
Drehmoment (kNm: |
145-1600 |

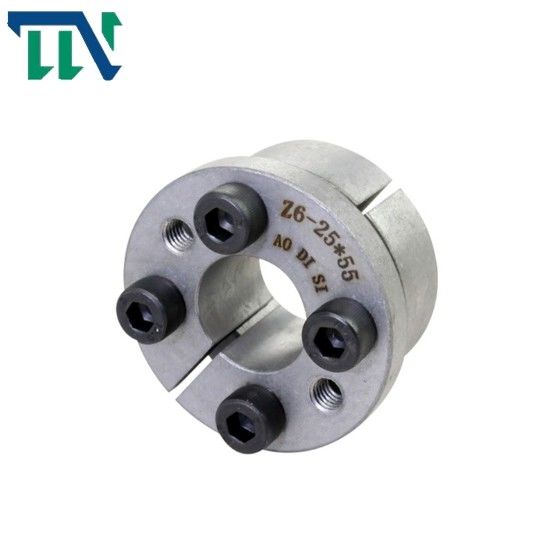

Verschluss Z6 baut Justierschraube mit Verschluss-Versammlungs-Energie-Verschluss zusammen
Produkte kennzeichnet
Die Feststellvorrichtungsverbindung kann schweren Lasten widerstehen. Seine Struktur kann in verschiedene Arten gemacht werden. Um die Installationslastsbedingungen zu erfüllen, ist eine Feststellvorrichtung nicht genug, und mehrfache Reihe kann in der Kombination verwendet werden.
Die Feststellvorrichtungsverbindung ist eine genaue, Gap-freie, keyless Verbindung. Beseitigt zuverlässig die Nachteile wie Kerbwirkungs- und Rollenschlüssel, die durch Schlüsselgetriebe verursacht werden. Es hat die Vorteile der bequemen und schnellen Positionierung, der langen Nutzungsdauer und des nicht einfach zu korrodieren. Es gibt kein Verwandtes, das während der Arbeit und keiner Abnutzung schiebt. Es ist für Gebrauch im verschiedenen Hochpräzisionsgetriebe und in den Servomechanismen besonders passend
Übertragungsausstattung Co., Ltd. (Kupplungs-Fabrik Changzhous TIANNIU Changzhous TIANNIU) ist ein Berufs Weisenkupplungs-Lagerlieferant, die Grundstoffe ist elektromagnetische Mikrokupplung, die Drehmomentbegrenzerkoppelung und schiebt Wellenkupplung, flexible Propellerwellenkupplung, Feststellvorrichtung und Wellenkupplungen, etc.
Wir sind in der Überholkupplung gewesen, die und der Kupplung eine den WeisenLagerschalenhersteller für mehr als 10years trägt und bestanden auf dem Geschäftsgrundsatz von den Produkten weiter, die zu den Anforderungen von den Kunden hergestellt werden. Wir halten durch das Hören auf unsere Kunden, das Anwenden der Innovation und das Errichten mit Kunstfertigkeit, um ganzen Bedarf zu erfüllen ihren instand
Produkt-Parameter
|
grundlegende Maße |
interner hexa gon ging Bolzen voran |
Bewertete Last |
PF (N/mm2) |
MA
(N·m) |
G
(Kilogramm) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
Größen |
Menge |
Ft (kN) |
Mt (kN·m) |
|||
| Millimeter | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
