Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: Z20
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung Z20 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.37-9.2KG |
Außendurchmesser: |
60-260mm |
Stärke (Millimeter): |
72-197mm |
Bohrungs-Größe: |
25-160mm |
Drehmoment (kNm: |
17-145 |
Modellnummer: |
Feststellvorrichtung Z20 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.37-9.2KG |
Außendurchmesser: |
60-260mm |
Stärke (Millimeter): |
72-197mm |
Bohrungs-Größe: |
25-160mm |
Drehmoment (kNm: |
17-145 |

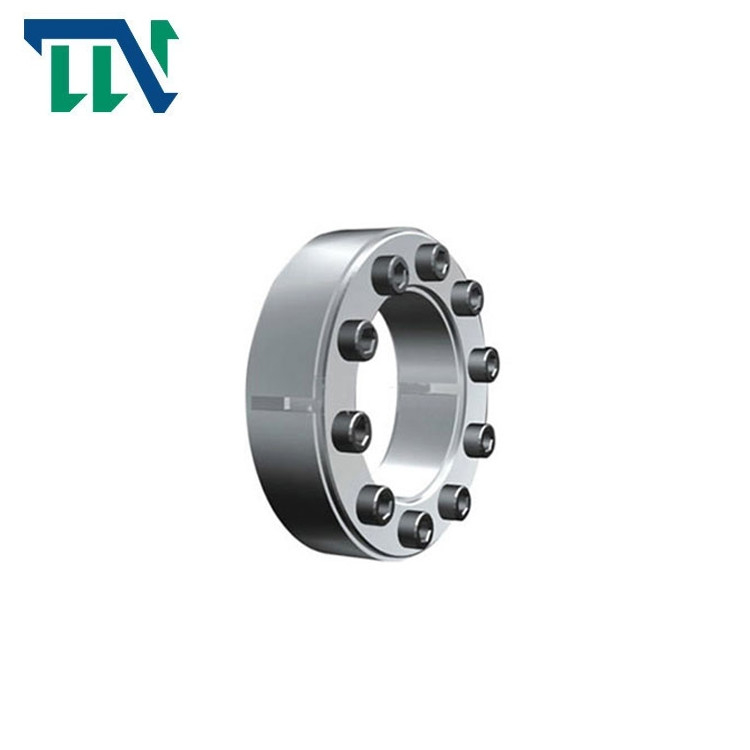

Keyless Energie-Verschluss-Versammlung der Schraubensicherungs-Z20
Produkte kennzeichnet
Die Feststellvorrichtung der Zreihen, die von der Changzhou-tianniu Getriebefirma produziert wird, ist eine keyless Verbindungsstruktur. Unter der Aktion der axialen Kraft, der inneren und äußeren Ärmel mit der Welle und der Nabe nah schrumpfen und erweitern, zum genügender Reibung zu produzieren, um Drehmoment und axiale Kraft zu übertragen, um den Zweck der Mechanismusoperation zu erzielen.
Eigenschaften: gute zentrierende Leistung der Verbindung; Keine Heizung wird während der Versammlung angefordert; Es ist bequem, die relative Position zwischen der Welle und der Nabe auseinanderzubauen oder zu justieren; Keine Kerbwirkung; Starke Tragfähigkeit. Verwendung: wenn die Nabe mit der Welle angeschlossen wird, spielt sie eine feste schließend Rolle, nachdem sie durch Bolzen festgezogen worden sind. Weil das Produkt eine konische Oberfläche oder eine konische Struktur ist, ändert es in Radialkraft durch Bewegung der axialen Kraft, mit dem Ergebnis der Reibung und des Erfüllens der Drehmomentbedingungen. Bei der Zerlegung, lösen Sie alle Bolzen. Es gibt keinen Bedarf, die Bolzen zu entfernen. Dann schrauben Sie die passenden Bolzen in das Zerlegungsloch mit einem Inbusschlüssel und lösen Sie die auseinandergebauten Teile
Produkt-Parameter
grundlegende Maße |
internes Hexagon vorangegangener Bolzen |
Bewertete Last | G (Kilogramm) | ||||||||
| d | D | D1 | L1 | L | L2 |
Größen |
Menge |
MA (N·m) |
Mt (kN·m) | F1 (kN) | |
| Millimeter | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8×22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1,2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1,1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1,2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2,3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6,5 | 150 | 3,8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4,1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7,4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9,2 | |||||
