Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: RLK402
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
Feststellvorrichtung RLK402 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.42-34.3KG |
Außendurchmesser: |
55-326mm |
Stärke (Millimeter): |
24-140mm |
Bohrungs-Größe: |
25-260mm |
Drehmoment (kNm: |
0.84-240 |
Modellnummer: |
Feststellvorrichtung RLK402 |
Material: |
Wälzlagerstahl GCr15 |
Gewicht: |
0.42-34.3KG |
Außendurchmesser: |
55-326mm |
Stärke (Millimeter): |
24-140mm |
Bohrungs-Größe: |
25-260mm |
Drehmoment (kNm: |
0.84-240 |

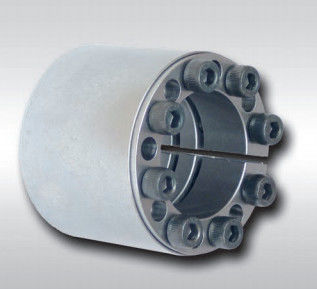

Kontermutter RLK402, die Standardwellen-Schraubensicherung trägt
Produkt-Einführung
Betriebsvorschriften
1. Lesen Sie bitte diese Anweisung sorgfältig vor Gebrauch;
2. Bestätigen Sie, ob das gegenwärtige Produkt mit dem Modell der konfigurierten Maschinerie in Einklang ist;
3. Das Molybdän oder Silikon, die Zusätze enthalten, dürfen nicht in den Komponenten der Feststellvorrichtung benutzt werden;
4. Das spezifizierte Leistungsniveau dieses Produktes ist 1,2 Bolzen des Grades 9 wird ersetzt durch andere Bolzen;
5. Dieses Produkt hat keinen Positioniervorgang der Mitte. Wenn Sie diese Funktion benötigen, entwerfen Sie sie bitte auf der Radnabe durch selbst;
6. Klopfen Sie gewaltsam nicht während der Installation der Feststellvorrichtung;
7. Die Auswahltoleranz der Welle und der Nabe ist H8/H8
Zentriert die Nabe zur Welle. Doppelter Schlitz für hohe zentrierende Genauigkeit
Kann zusammengebaut werden mehrfache Zeiten
Höchstes übertragbares Drehmoment
Für Hochleistungsanwendungen
Keine axiale Verschiebung zwischen Nabe und Welle während des Festklemmens des Verfahrens
Höchste Bearbeitungsqualität
Übertragbares Drehmoment von 50 500 Nanometer bis 1 701 000 Nanometer
Für Wellendurchmesser zwischen 130 Millimeter und 600 Millimeter
Produkte kennzeichnet
| Modell | Feststellvorrichtung RLK402/Z12 | |
| Druck auf Welle (N/mm2) | 252-136 | |
| Druck auf Nabe (N/mm2) | 88-130 | |
| Bewertete Last (kN.m) | Kraft | 55-2400 |
| Drehmoment | 0.7-362.3 | |
| Innenring-Größe (Millimeter) | 25-300 | |
| Außenring-Größe (Millimeter) | 50-375 | |
| Stärke (Millimeter) | 51-197 | |
| Gewicht (Kilogramm) |
0.5-49.7 |
|
Produkt-Parameter
|
grundlegende Maße |
internes Hexagon vorangegangener Bolzen |
Bewertete Last |
PF (N/mm2) |
MA
(N·m) |
G
(Kilogramm) |
||||||
| d | D | Ich | L | L1 |
Größen |
Menge |
Ft (kN) | Mt (kN·m) | |||
| Millimeter | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
