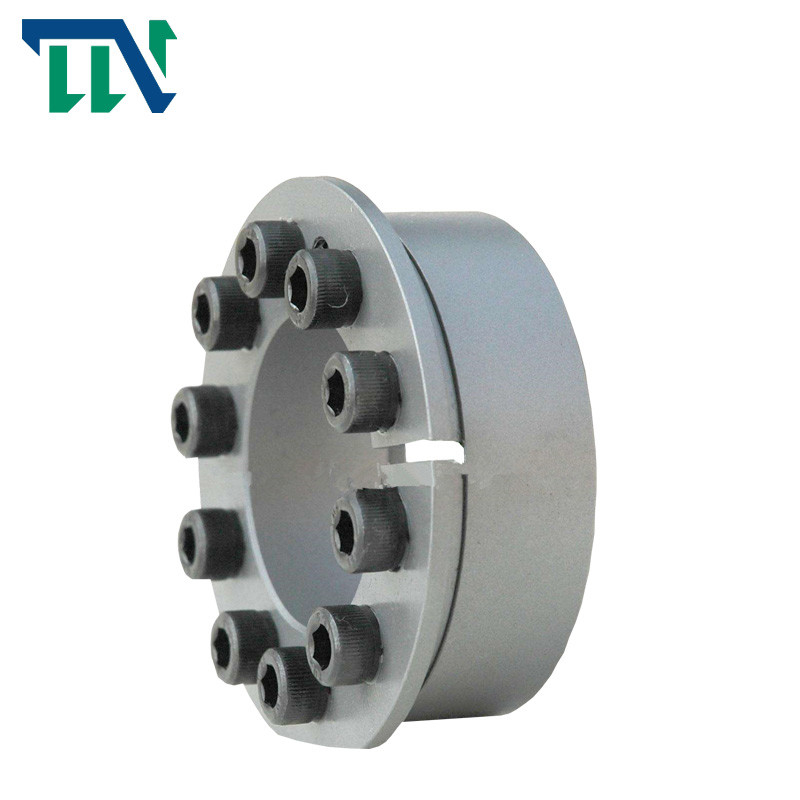

GESPRÄCH 134 Feststellvorrichtungs-selbstzentrierende Spannvorrichtungs-metallurgische Maschinerie

Brand Name:	Tianniu
Model Number:	Reihe TLK134
MOQ:	2
Preis:	negotiable
Delivery Time:	Tage 5-7working
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO-9001

Modellnummer:

Feststellvorrichtung TLK134

Material:

Wälzlagerstahl GCr15

Bohrungsgröße:

14-50mm

Gewicht:

0.37-1.02KG

Außendurchmesser:

55-80mm

Größe:

M6 M8

Drehmoment (kNm:

0.014-15.7

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

GESPRÄCH 134 Feststellvorrichtung

Selbstzentrierende Spannvorrichtung des GESPRÄCHES 134

selbstzentrierende Spannvorrichtung metallurgisch

Product Description

GESPRÄCH 134 Feststellvorrichtungs-selbstzentrierendes Festklemmen für metallurgische Maschinerie

Kontermutter der Reihen-TLK134, die Standardwellen-Schraubensicherung trägt

Produkt-Einführung

Tianniu begann, alle Arten Expansionsärmel dieses Standards im Jahre 1987 zu entwickeln.

Nach fast 20 Jahren Praxis, hat es die Entwicklung der ganzer Vielzahl dieses Standards abgeschlossen. Und gefördert zum Gewebe, nahmen das Verpacken, die Nahrung, Leichtindustrie, Metallurgie, Papierherstellung, Drucken, Werkzeugmaschinen, Mitten der maschinellen Bearbeitung, Werkzeugmaschinen und metallurgische Maschinerie und allgemeine Maschinerie und andere Maschinerie schmiedend, einen guten Ruf und förderten die Maschinerieindustrieprodukte. Fähigkeit verbessert. Und Übereinstimmung

zu den speziellen Nutzerbedarfen die Entwicklung des nichtstandardisierten Dehnfugeärmels.

Das Vorwählen der Feststellvorrichtung sollte die folgenden Bedingungen erfüllen:

Drehmoment A. Transmission: M.Ü.-≥ M

Axiale Kraft B. Bearing: ft ≥ FX

Kraft C. Transmission: ft ≥ f2x + (MD/2x10-3) 2

Radialkraft D. Bearing: Pint-≥ Franc/d1x103, wo:

Übertragen zu werden m-¯ Drehmoment, kn · m;

Getragen zu werden FX-¯ axiale Kraft, kn;

FT getragen zu werden ¯ Radialkraft, kn;

Bewertetes Drehmoment von M.Ü.-¯ Feststellvorrichtung, kn · m;

Bewertete axiale Kraft von FT-¯ Feststellvorrichtung; KN;

d. |innere Durchmesser- und Innenringbreite der Feststellvorrichtung, Millimeter;

Druck auf der gemeinsamen Oberfläche zwischen Pint-¯ Feststellvorrichtung und Welle, N/mm2

Produkte kennzeichnet

Modell		Feststellvorrichtung RLK603
Bewertete Last (kN.m)	Kraft	5-3500
	Drehmoment	0.025-517
Innenring-Größe (Millimeter)		14-360
Außenring-Größe (Millimeter)		38-590
Stärke (Millimeter)		15-175
Gewicht (Kilogramm)		0.1-186

Produkt-Parameter

基本尺寸 grundlegende Maße							内六角螺钉 interner hexa gon ging Bolzen voran		额定负荷 Bewertete Last		PF (N/mm2)	MA (N·m)	G (Kilogramm)
d	D	L₄	L₃	L₂	D₁	L₁	规格 Größen	数量 Menge	Ft (kN)	Mt (kN·m)
Millimeter							规格 Größen	数量 Menge	Ft (kN)	Mt (kN·m)
14									18	0,127	208	25	0,37
16									18	0,142	181	25	0,39
18									18	0,157	161	25	0,41
19									18	0,165	152	25	0,42
20 22	55	17	30	22	62	38	M6	6	18 25,5	0,172 0,285	145 186	25 35	0,44 0,45
24									25,5	0,307	170	35	0,46
25									25,5	0,315	163	35	0,47
28									31,5	0,435	175	41	0,48
30									31,5	0,472	163	41	0,50
24									37,4	0,440	244	30	0,46
25									37,4	0,460	234	30	0,48
28									43,6	0,600	243	35	0,51
30 32	65	17	30	22	72	38	M8	5	43,6 43,6	0,640 0,690	227 213	35 35	0,55 0,56
35									52,5	0,910	234	41	0,58
38									52,5	0,990	216	41	0,61
40									52,5	1,050	205	41	0,62
30									52,4	0,780	232	30	0,73
32									52,4	0,830	217	30	0,76
35									61,0	1,060	232	35	0,82
38									61,0	1,150	214	35	0,89
40	80	20	33	25	87	41	M8	7	61,0	1,220	203	35	0,92
43									73,5	1,540	233	41	0,96
45									73,5	1,650	217	41	0,99
48									73,5	1,760	203	41	1,00
50									73,5	1,830	195	41	1,02
