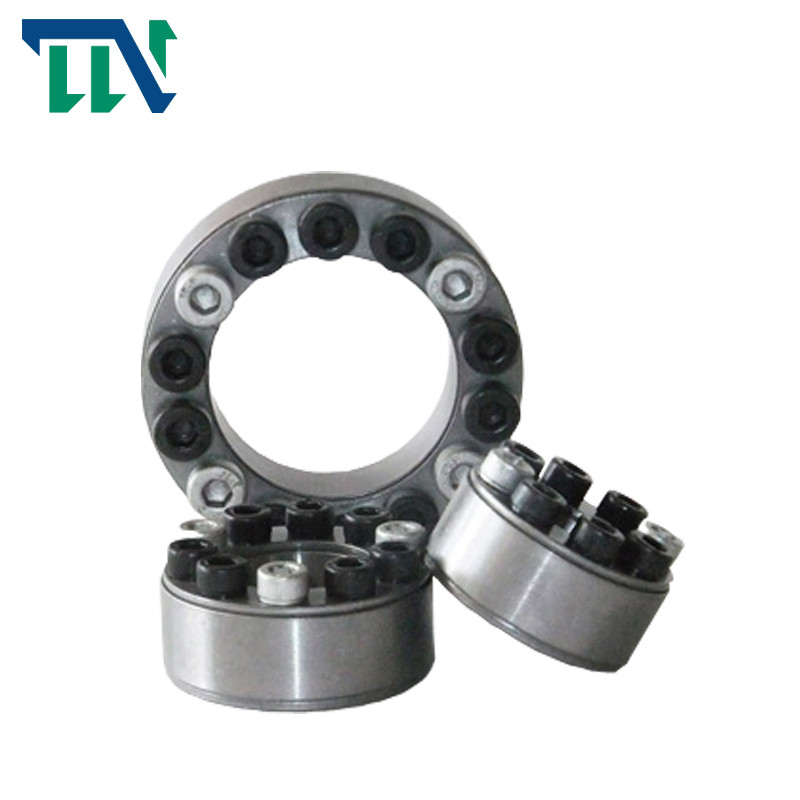

Keyless Versammlungs-selbstzentrierendes Festklemmen Schraubensicherungen der Welle TLK200

Brand Name:	Tianniu
Model Number:	Reihe TLK200
MOQ:	2
Preis:	negotiable
Delivery Time:	Tage 5-7working

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO-9001

Modellnummer:

TLK200 Feststellvorrichtung

Material:

Wälzlagerstahl GCr15

Bohrungs-Größe:

10-500mm

Gewicht:

0.01-16.5

Außendurchmesser:

13-540mm

GRÖSSE:

M 4 M 6

Drehmoment (kNm:

1.4-1110

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

keyless Feststellvorrichtung

Keyless Schraubensicherungen der Welle TLK200

Feststellvorrichtung TLK200

Product Description

Versammlungs-selbstzentrierendes Keyless Festklemmen der Schraubensicherungs-TLK200

Kontermutter der Reihen-TLK200, die Standardwellen-Schraubensicherung trägt

Produkteinführung

Feststellvorrichtung ist eine moderne grundlegende Komponente, die in der mechanischen Verbindung unter schwerer Last in der Welt weitverbreitet ist. In der Verbindung des Rades und der Welle, ist es ein keyless Verbindungsgerät, das Kraftübertragung verwirklicht, indem es hochfeste Bolzen festzieht, um den Druck und die Reibung produziert zwischen den Eindämmungsoberflächen zu machen.

Passend für hohe Lastsgelegenheiten

Besonders passend für wechselndes Drehmoment

Typische Anwendungen: Schwungrad, Gurttrommel

Drehmomentsystem

Installation

Installieren Sie 1 Expansionsärmel 1xt

Installieren Sie 2 Expansionsärmel 1.9xt

Installieren Sie 3 Expansionsärmel 2.7xt

Installieren Sie 4 Expansionsärmel 3.6xt

Das Vorwählen der Feststellvorrichtung sollte die folgenden Bedingungen erfüllen:

Drehmoment A. Transmission: M.Ü.-≥ M

Axiale Kraft B. Bearing: ft ≥ FX

Kraft C. Transmission: ft ≥ f2x + (MD/2x10-3) 2

Radialkraft D. Bearing: Pint-≥ Franc/d1x103, wo:

Übertragen zu werden m-¯ Drehmoment, kn · m;

Getragen zu werden FX-¯ axiale Kraft, kn;

FT getragen zu werden ¯ Radialkraft, kn;

Bewertetes Drehmoment von M.Ü.-¯ Feststellvorrichtung, kn · m;

Bewertete axiale Kraft von FT-¯ Feststellvorrichtung; KN;

d. |innere Durchmesser- und Innenringbreite der Feststellvorrichtung, Millimeter;

Druck auf der gemeinsamen Oberfläche zwischen Pint-¯ Feststellvorrichtung und Welle, N/mm2

Produkte kennzeichnet

Modell		Feststellvorrichtung RLK603
Bewertete Last (kN.m)	Kraft	5-3500
	Drehmoment	0.025-517
Innenring-Größe (Millimeter)		14-360
Außenring-Größe (Millimeter)		38-590
Stärke (Millimeter)		15-175
Gewicht (Kilogramm)		0.1-186

Produkt-Parameter

基本尺寸				当 Pf=100N/mm2 时的额定负荷		重量 G (Kilogramm)
d	D	L	L	F₁ (KN)	Mt (KN·m)
Millimeter				F₁ (KN)	Mt (KN·m)
10	13	4,5	3,7	1,4	7,0	0,01
12	15			1,6	9,8	0,01
13	16			1,8	11	0,01
14	18	6,3	5,3	2,8	19	0,01
15	19			3,0	22	0,01
16	20			3,2	25	0,01
17	21			3,4	28	0,01
18	22			3,6	32	0,01
19	24			3,8	35	0,01
20	25			4,0	40	0,01
22	26			4,5	50	0,01
24	28			4,8	56	0,01
25	30			5,0	60	0,01
28	32			5,6	80	0,01
30	35			6,0	90	0,01
32	36			6,4	100	0,01
35	40	7,0	6,0	8 .2	150	0,02
36	42			8,4	160	0,02
38	44			8,6	166	0,02
40	45	8,0	6,6	9,9	200	0,02
42	48	8,0	6,6	10,4	220	0,03
45	52	10	8,6	14,6	330	0,04

基本尺寸				当 Pf=100N/mm2 时的额定负荷		重量 G (Kilogramm)
d	D	L	L	F₁ (KN)	Mt (KN·m)
Millimeter				F₁ (KN)	Mt (KN·m)
48	55	10	8,6	15,6	370	0,05
50	57			16,2	400	0,05
55	62			17,8	490	0,05
56	64	12	10,4	22,0	610	0,06
60	68			23,5	700	0,07
63	71			24,8	780	0,08
65	73			25,6	830	0,09
70	79	14	12,2	32,0	1120	0,11
75	84	14	12,2	34,4	1290	0,12
80	91	17	15	45,0	1810	0,19
85	96			48	2040	0,20
90	101			51	2290	0,22
95	106			54	2550	0,23
100	114	21	18,7	70	3500	0,38
105	119			73,2	3820	0,40
110	124			77	4250	0,41
120	134			84	5050	0,45
125	139			92	5750	0,62
130	148	28	25,3	124	8050	0,85

基本尺寸				当 Pf=100N/mm2 时的额定负荷		重量 G (Kilogramm)
d	D	L	L	F₁ (KN)	Mt (KN·m)
Millimeter
140	158	28	25,3	134	9350	0,91
150	168			143	10700	0,97
160	178			152,5	12200	1,02
170	191	33	30	192	16300	1,50
180	201			204	18300	1,58
190	211			214	20400	1,68
200	224	38	34,8	262	26200	2,32
210	234			275	28900	2,45
220	244			288	37700	2,49
240	267	42	39,5	358	43000	3,52
250	280	48	44	415	52000	4,68
260	290			435	56500	4,82
280	313	53	49	520	72500	6,27
300	333			555	83000	6,47
320	360	65	59	710	114000	10,90
340	380			755	128500	11,50
360	400			800	144000	12,20
380	420			845	160500	12,80
400	440			890	178000	13,50
420	460			935	196000	14,1
450	490			998	224500	15,2
480	520			1070	256000	16,00
500	540			1110	278000	16,50
