Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO-9001
Modellnummer: TLK401series
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: Tage 5-7working
Versorgungsmaterial-Fähigkeit: 1000 pro Monat
Modellnummer: |
TLK401 Feststellvorrichtung |
Material: |
Wälzlagerstahl GCr15 |
Bohrungs-Größe: |
45-320mm |
Gewicht: |
1.5-71KG |
Außendurchmesser: |
75-405mm |
GRÖSSE: |
M8 M10 M12 M14 M16 M20 |
Drehmoment (kNm: |
174-2930 |
Modellnummer: |
TLK401 Feststellvorrichtung |
Material: |
Wälzlagerstahl GCr15 |
Bohrungs-Größe: |
45-320mm |
Gewicht: |
1.5-71KG |
Außendurchmesser: |
75-405mm |
GRÖSSE: |
M8 M10 M12 M14 M16 M20 |
Drehmoment (kNm: |
174-2930 |

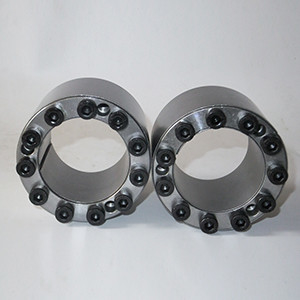

TLK401 Feststellvorrichtung selbstzentrierendes Tollok Keyless für Industrie
Kontermutter der Reihen-TLK300, die Standardwellen-Schraubensicherung trägt
Produkt-Einführung
Die Feststellvorrichtung der Zreihen, die von der Changzhou-tianniu Getriebefirma produziert wird, baut auf die maßgebenden technischen Standards in Europa und hat etwas kreative Verbesserungen zu den Produkten wissenschaftlich gemacht. Die Firma produziert hauptsächlich Euro, Standards JB (GB), USA-Standards und verschiedene nichtstandardisierte Feststellvorrichtungs-Reihenprodukte. Die Produkte werden in die Europäische Gemeinschaft, die Vereinigten Staaten, Australien, Südostasien, Hong Kong und Taiwan und andere Länder und Regionen exportiert. Zur Zeit deckt das Unternehmen einen Bereich von 1000 Quadratmetern ab und hat verschiedene werkzeugmaschinen, Hochpräzisionsmessgeräte und spezielle Messausrüstung. Die Firma hat mehrmals hintereinander mehr als 30 Standardreihe und Tausenden Spezifikationen von Feststellvorrichtungen entwickelt und produziert. Es ist ein umfangreicher Berufsfeststellvorrichtungshersteller in China.
Die Feststellvorrichtung ist ein modernes mechanisches niedriges Teil, das herein weitverbreitet ist
die Welt für mechanische Gelenke unter verschiedenen Lasten. Die Vereinigten Staaten, Deutschland, Japan
und Länder mit entwickelten Industrien setzten zuerst diese neue Technologie in der Hochleistungsmaschinerie ein.
Produkte kennzeichnet
| Modell | Feststellvorrichtung RLK603 | |
| Bewertete Last (kN.m) | Kraft | 5-3500 |
| Drehmoment | 0.025-517 | |
| Innenring-Größe (Millimeter) | 14-360 | |
| Außenring-Größe (Millimeter) | 38-590 | |
| Stärke (Millimeter) | 15-175 | |
| Gewicht (Kilogramm) | 0.1-186 | |
Produkt-Parameter
|
基 本 尺 寸 grundlegende Maße |
内 六 角 螺 钉 internes Hexagon vorangegangener Bolzen |
额 定 Bewertet |
负 荷 Last |
PF (N/mm2) |
G
(Kilogramm) |
||||||
| d | D | Ich | L |
规 格 Größen |
数 量 Menge |
MA N·m |
Ft (kN) | Mt (kN·m) | |||
| Millimeter | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
| 90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
| 120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
