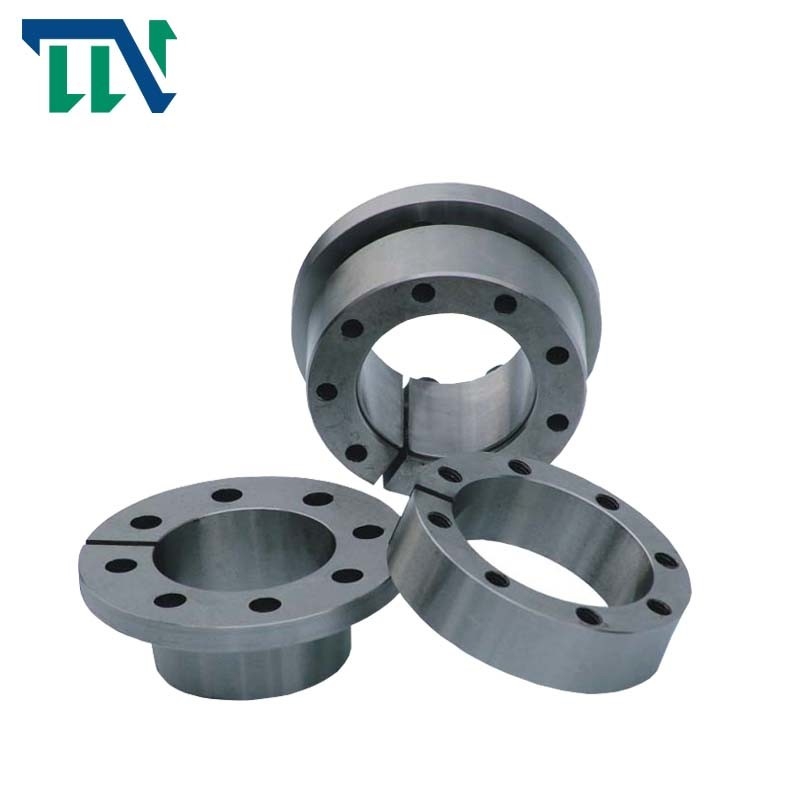

Selbstzentrierende Feststellvorrichtung TLK601

Brand Name:	Tianniu
Model Number:	Reihe TLK601
MOQ:	2
Preis:	negotiable
Delivery Time:	Tage 5-7working

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

ISO9001

Modellnummer:

Feststellvorrichtung TLK601

Material:

Wälzlagerstahl GCr15

Gewicht:

0.15-4.2

Bohrungs-Größe:

14-90mm

Außendurchmesser:

23-112mm

Größe:

M4 M6 M8 m 10

Drehmoment (kNm:

9.7-184

Verpackung Informationen:

Kartone durch Seeverschiffen durch Flugzeug

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

Versammlung TLK601 Lockings

Selbstzentrierende Lockings Versammlung TLK601

Lockings TLK601 Versammlungen

Product Description

Feststellvorrichtung TLK601 selbstzentrierend

Kontermutter der Reihen-TLK601, die Standardwellen-Schraubensicherung trägt

Produkt-Einführung

Vorteile

• Zentriert die Welle zur Nabe

• Hohe übertragbare Drehmomente

• Flache radialhöhe ist für besonders passend

kleine Nabenaußendurchmesser

• Keine axiale Verschiebung zwischen Nabe und

Welle während des Festklemmens des Verfahrens passend zu

örtlich festgelegter Endanschlagpunkt

• Übertragbares Drehmoment von siebzehn Nanometer herauf to18 000 Nanometer

• Für Wellendurchmesser between6 Millimeter und hundert und zwanzig Millimeter

Übertragungsausstattung Co., Ltd. (Kupplungs-Fabrik Changzhous TIANNIU Changzhous TIANNIU) ist ein Berufs Weisenkupplungs-Lagerlieferant, die Grundstoffe ist elektromagnetische Mikrokupplung, die Drehmomentbegrenzerkoppelung und schiebt Wellenkupplung, flexible Propellerwellenkupplung, Feststellvorrichtung und Wellenkupplungen, etc.

Wir sind in der Überholkupplung gewesen, die und der Kupplung eine den WeisenLagerschalenhersteller für mehr als 10years trägt und bestanden auf dem Geschäftsgrundsatz von den Produkten weiter, die zu den Anforderungen von den Kunden hergestellt werden. Wir halten durch das Hören auf unsere Kunden, das Anwenden der Innovation und das Errichten mit Kunstfertigkeit, um ganzen Bedarf zu erfüllen ihren instand.

Produkte kennzeichnet

Modell		Feststellvorrichtung RLK603
Bewertete Last (kN.m)	Kraft	5-3500
	Drehmoment	0.025-517
Innenring-Größe (Millimeter)		14-360
Außenring-Größe (Millimeter)		38-590
Stärke (Millimeter)		15-175
Gewicht (Kilogramm)		0.1-186

Produkt-Parameter

grundlegende Maße									internes Hexagon vorangegangener Bolzen		Bewertete Last		PF (N/mm2) A/B	MA (N·m)	G (Kilogramm)
d	D	d₀	L₀	L	L₁	L₂	D₁	D₂	Größen	Menge	Ft (kN) A/B	Mt (kN·m), A/B
Millimeter									Größen	Menge	Ft (kN) A/B	Mt (kN·m), A/B
14	23	28,5	23	14	26	30	38	33	M4		15.5/9.7	0.108/0.068	210/132	4,9	0,15
15	24	32	29	16	36	42	45	40	M6	4	35.5/22.4	0.285/0.179	307/193	17	0,25
16	24	32	29	16	36	42	45	40	M6		35.5/22.4	0.285/0.179	328/206	17	0,26
18	26	34					47	42				0.320/0.200	290/184		0,27
19	27	35	34	18	41	47	49	43	M6	4	35.5/22.4	0.335/0.212	276/174	17	0,30
20	28	36					50	44				0.350/0.224	262/165		0,31
22	32	40					54	48		6		0.353/0.231	155/101		0,38
24	34	42					56	50		6		0.636/0.400	237/149		0,38
25	34	42	41	25	48	54	56	50	M6	6	53.4/33.6	0.665/0.420	228/143	17	0,40
28	39	47	41	25	48	54	61	55	M6	6	53.4/33.6	0.745/0.470	204/128	17	0,41
30	41	49					61	57		6		0.795/0.500	189/119		0,47
32	43	51					65	59		8		1.136/0.715	237/149		0,48
35	47	54					69	62				1.160/0.735	152/99		0,63
38	50	58	45	32	52	58	72	66	M6	8	71.3/44.8	1.223/0.797	140/92	17	0,67
40	53	61	45	32	52	58	75	69	M6	8	71.3/44.8	1.287/0.840	133/87	17	0,74
42	55	63					78	71				1.352/0.881	127/82		0,78
45	59	69,5					86	80				2.677/1.745	155/102		1,23
48	62	71,5	64	45	72	80	87	81	M8	8	119/77.6	2.855/1.860	145/92	41	1,24
50	65	75,5					92	86				2.975/1.940	140/92		1,40
55	71	81,5					98	92				3.680/2.400	117/77		1,70
60	77	87,5	74	55	82	90	104	98	M8	9	133/87.2	4.015/2.620	107/70	41	1,90
65	84	94,5					111	105				4.350/2.840	100/65		2,20
70	90	101,5					119	113		9	212/139	7.440/4.850	123/81		3,05
75	95	107,0					126	119		9	212/139	7.970/5.200	114/75		3,32
80	100	112,5	87	65	97	107	131	125	M10	12	283/184	11.335/7.39	144/94	83	3,50
85	106	118,5					137	131		12	283/184	12.040/7.85	135/88		3,81
90	112	124,5					144	137		12	283/184	12.750/8.32	128/83		4,20
