Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Tianniu
Zertifizierung: ISO9001-2005
Modellnummer: Handhabung am Boden 16*18
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlung
Preis: negotiable
Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug
Lieferzeit: 5-7 Werktage
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Versorgungsmaterial-Fähigkeit: 10000 pro Monat
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
Handhabung- am Bodenreihe |
Struktur: |
Oldham-Wellenkupplung |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |
Name: |
Oldham-Wellenkupplung |
Material: |
Aluminiumstahl |
Innerer Durchmesser: |
16-70mm |
Modell: |
Handhabung- am Bodenreihe |
Struktur: |
Oldham-Wellenkupplung |
Garantie: |
12 Monate |
Oberflächenbehandlung: |
Behandlung der aufsteigenden Oxidation |
Flexibel oder steif: |
Flexibel |

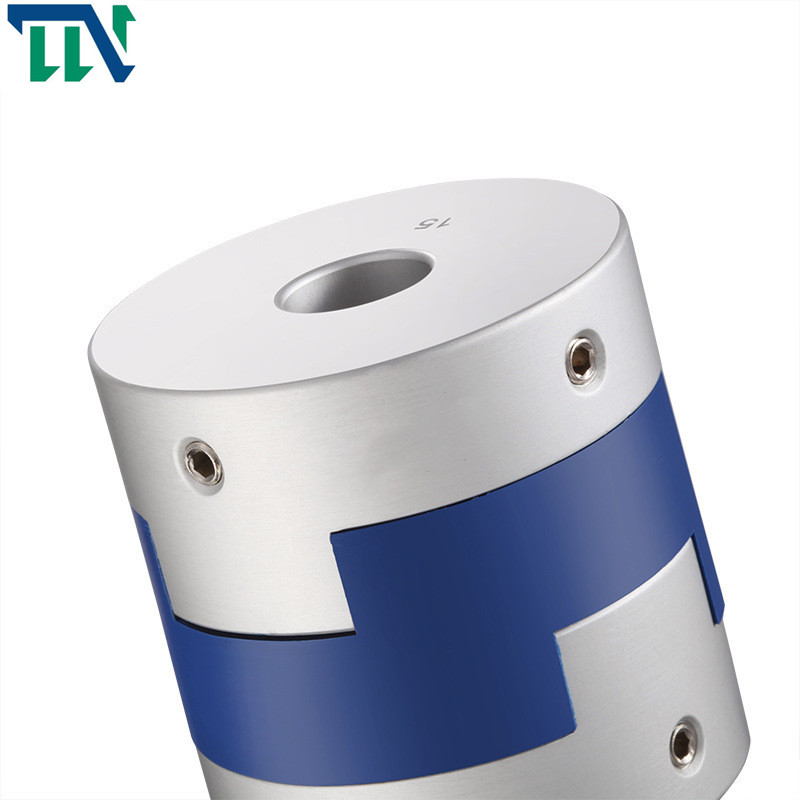

Art Wellenkupplung Handhabung am Boden 16X18 M3 Oldham für Mechanismus-Verbindung
Produkte kennzeichnet
>Tianniu-Marken-Oldham-Wellenkupplungen verwenden das Schieben des Entwurfs können Radialstrahl und Winkelabweichung effektiv kompensieren
>Tianniu Marken-Oldham-Wellenkupplungen verwenden den abnehmbaren Entwurf, einfach zu installieren
>Tianniu Marken-Oldham-Wellenkupplungen, die Methode der Feststellschraube befestigen
Produkt-Einführung
Wellenkupplung bezieht sich die auf Situation, dass zwei Teile der Energieübertragungseinrichtung und der drehenden Welle zusammen nicht während der normalen Bewegung angeschlossen werden. Manchmal wird sie auch als Sicherheitsvorrichtung verwendet, um die verbundenen Teile am Tragen der übermäßigen Last zu verhindern und die Rolle des Überlastschutzes zu spielen.
Oldham-Art Wellenkupplung sind entworfen, um die Welle gleichmäßig festzuklemmen und größeres Zurückhalten als örtlich festgelegte Schraubenkoppelungen ohne Beschädigungswelle zur Verfügung zu stellen. Ziehen Sie dann die Feststellschrauben fest, um zu sichern. Diese sind Oldham-Koppelungen
Produkt-Parameter
Fertigungszeichnung
Produktions-Datenblatt
| vorbildlicher Parameter | allgemeiner gebohrter Durchmesser d1, d2 | ΦD | L | WENN | LP | F | M | Spannerdrehmoment (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| vorbildlicher Parameter | Bewertetes Drehmoment (N.M)* |
zulässige Exzentrizität (Millimeter) * |
zulässiger Ablenkwinkel (°) * |
zulässige axiale Abweichung (Millimeter) * |
Höchstgeschwindigkeit U/min |
statische Dreh- Steifheit (N.M/rad) |
Trägheitsmoment (Kg.M2) |
Material des Wellenärmels | Material des Schrapnells | Oberflächenbehandlung | Gewicht (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Hochfeste Aluminiumlegierung | P A 6 6 | Anodisierungsbehandlung | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
