Schraubensicherungs-Verriegelungsachsen-Gerät der Feststellvorrichtungs-Z18 für Maschine

Einzelheiten zum Produkt

Herkunftsort: China

Markenname: Tianniu

Zertifizierung: ISO-9001

Modellnummer: Z18

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 2

Preis: negotiable

Verpackung Informationen: Kartone durch Seeverschiffen durch Flugzeug

Lieferzeit: Tage 5-7working

Versorgungsmaterial-Fähigkeit: 1000 pro Monat

Beste Preis erhalten
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

Feststellvorrichtung Z18

,

Gerät der Verriegelungsachsen-Z18

,

Gerät der Verriegelungsachsen-GCr15

Modellnummer:
Feststellvorrichtung Z18
Material:
Wälzlagerstahl GCr15
Gewicht:
1.5-71KG
Außendurchmesser:
75-405mm
Stärke (Millimeter):
72-197mm
Bohrungs-Größe:
45-320mm
Drehmoment (kNm:
3.9-470
Modellnummer:
Feststellvorrichtung Z18
Material:
Wälzlagerstahl GCr15
Gewicht:
1.5-71KG
Außendurchmesser:
75-405mm
Stärke (Millimeter):
72-197mm
Bohrungs-Größe:
45-320mm
Drehmoment (kNm:
3.9-470
Beschreibung

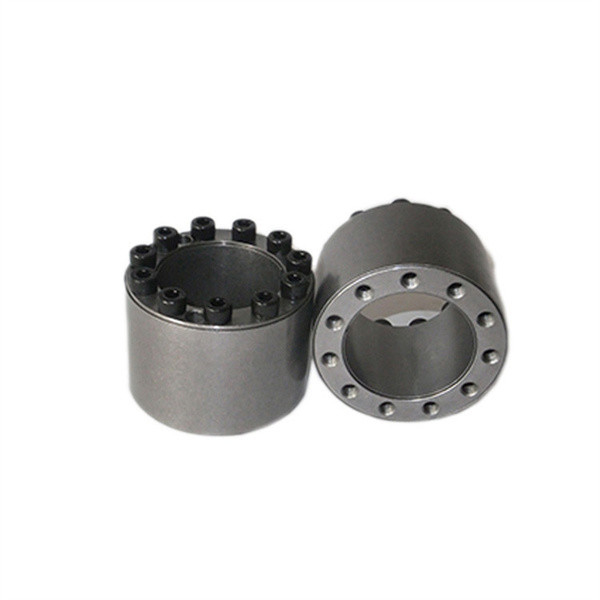

Schraubensicherungs-Verriegelungsachsen-Gerät der Feststellvorrichtungs-Z18 für Maschine

Schraubensicherungs-Verriegelungsachsen-Gerät der Feststellvorrichtungs-Z18 für Maschine



Produkte kennzeichnet



Feststellvorrichtung ist eine moderne mechanische Basis, die in der Welt für mechanische Koppelung unter verschiedenen Lasten weitverbreitet ist. Die Vereinigten Staaten, das Deutschland, das Japan und die Länder mit entwickelten Industrien setzten zuerst diese neue Technologie in der Hochleistungsmaschinerie ein. Sie ist auf viele andere Maschinerieindustrien verlängert worden. Feststellvorrichtung begann international in den frühen siebziger Jahren. China entwickelte das Produkt in den früher 80er-Jahren, und erstens gefördert und wendete es in den verschiedenen Schwermaschinen an



Die Feststellvorrichtung der Zreihen, die von der Changzhou-tianniu Getriebefirma produziert wird, baut auf die maßgebenden technischen Standards in Europa und hat etwas kreative Verbesserungen zu den Produkten wissenschaftlich gemacht.



Die Firma produziert hauptsächlich Euro, Standards JB (GB), USA-Standards und verschiedene nichtstandardisierte Feststellvorrichtungs-Reihenprodukte. Die Produkte werden in die Europäische Gemeinschaft, die Vereinigten Staaten, Australien, Südostasien, Hong Kong und Taiwan und andere Länder und Regionen exportiert.



Die Firma hat mehrmals hintereinander mehr als 30 Standardreihe und Tausenden Spezifikationen von Feststellvorrichtungen entwickelt und produziert. Es ist ein umfangreicher Berufsfeststellvorrichtungshersteller in China



Zur Zeit deckt das Unternehmen einen Bereich von 1000 Quadratmetern ab und hat verschiedene werkzeugmaschinen, Hochpräzisionsmessgeräte und spezielle Messausrüstung.







Modell Kegel Z18, der Elemente festklemmt
Druck auf Welle (N/mm2) 120
Druck auf Nabe (N/mm2) 92-108
Bewertete Last (kN.m) Kraft 174-2930
Drehmoment 3.9-470
Innenring-Größe (Millimeter) 45-320
Außenring-Größe (Millimeter) 75-405
Stärke (Millimeter) 72-197
Gewicht (Kilogramm) 1.5-71

































Produkt-Parameter



基 本 尺 寸

grundlegende Maße

内 六 角 螺 钉

internes Hexagon vorangegangener Bolzen

额 定

Bewertet

负 荷

Last



PF (N/mm2)



G



(Kilogramm)

d D Ich L

规 格

Größen

数 量

Menge

MA

N·m

Ft (kN) Mt (kN·m)
Millimeter
45 75       9   174 3,9 185 1,5
48 80       9   174 4,1 170 1,6
50 80 64 72 M8 9 41 174 4,3 165 1,7
55 85 9 174 4,8 150 1,8
60 90       11   213 6,4 170 1,9
65 95       11   213 6,9 155 2,0
70 110       11   338 11,8 185 3,6
75 115       11   338 12,7 170 3,8
80 120 78 88 M10 12 83 369 14,7 175 4,0
85 125 12 369 15,7 165 4,3
90 130       13   400 18,0 170 4,5
95 135       13   400 19,0 160 4,7
100 145       12   538 26,9 160 7,2
110 155 100 112 M12 13 145 583 32,0 155 7,7
120 165       15   673 40,3 165 8,3
130 180       13   800 52,0 155 11,7
140 190 116 130 M14 15 230 923 64,6 170 12,5
150 200 16 985 73,8 165 13,2
160 210       17   1045 83,7 165 14,0
170 225       15   1283 109 150 20,6
180 235       16   1369 123 150 21,6
190 250       17   1454 138 150 25,0
200 260 146 162 M16 17 355 1454 145 145 26,2
220 285       20   1710 188 155 31,1
240 305       22   1880 225 155 33,6
260 325       22   1880 244 145 36,1
280 355       20   2670 373 155 54,9
300 375 177 197 M20 22 690 2930 440 155 58,3
320 405       22   2930 470 145 71,0
